性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
BG8244x-LE-NC |
1540~1560 |
BG8244x-LE-WD |
输入波长 |
(nm) |
1310,1490/1550 |
通过波长 |
(nm) |
1310,1490 |
通道隔离度 |
(dB) |
>40 |
响应度 |
(A/W) |
>0.85 |
1310nm |
>0.9 |
1550nm |
光AGC控制范围 |
(dBm) |
-7~+2 |
Vo: 104 dBμV ±1.0 |
接收光功率范围 |
(dBm) |
-10~+2 |
模拟电视 |
-17~+2 |
数字电视 |
光发射损耗 |
(dB) |
≥50 |
|
光纤连接器 |
|
LC/APC |
可选SC/APC , FC/APC |
RF
特
性 |
工作带宽 |
(MHz) |
45 ~ 862 |
|
平坦度 |
(dB) |
≤±1.0 |
|
输出电平 |
(dBμV) |
104 ±1.0 |
Pin:-7.0~+2.0dBm |
AGC特性 |
(dB) |
≤±1.0 |
Pin:-7.0~+2.0dBm |
输出电平调节范围 |
(dB) |
-15~0 |
|
输出斜率调节范围 |
(dB) |
-15~0 |
|
反射损耗 |
(dB) |
≤14 |
47 ~ 862MHz |
输出阻抗 |
(Ω) |
75 |
|
RF接头 |
|
F型英制 |
|
模
拟
电
视
链
路
特
性 |
测试频道 |
|
59CH(PAL-D) |
47-550MHz 模拟 |
Digital QAM |
550-862 MHz |
OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.6 |
Pin = -2.0dBm |
CNR2 |
(dB) |
48.6 |
Pin = -7.0dBm |
CTB |
(dB) |
≤-70 |
Pin = -2.0dBm |
CSO |
(dB) |
≤-65 |
Pin = -2.0dBm |
HUM |
(dB) |
≤-60 |
|
数
字
电
视
链
路
特
性 |
测试频道 |
|
<10 CH |
模拟 |
Digital QAM |
47-862MHz |
MER |
(dB) |
35 (注1) |
Pin : -7.0~+2.0dBm |
30 |
Pin = -16.0dBm |
BER |
(dB) |
<1.0E-9 |
Pin : -20.0~+2.0dBm |
通
用
特
性 |
供电 |
(V) |
AC(130~265)V |
AC (35~85)V |
功耗 |
(W) |
≤15 |
|
工作温度 |
(℃) |
-40~60 |
|
储存温度 |
(℃) |
-40~65 |
|
工作相对湿度 |
(%) |
5 ~ 59 |
|
尺寸(W)×(D)×(H) |
|
7.3×5.5×3.6 ( " )
185×140×91 ( mm ) |
内置电源
|
4.8×4.9×1.6 ( " )
123×126×42 ( mm ) |
外置电源 |
注：1.数字电视测试信号：MER：35.4dB、BER：<1.0E-9
 测试数据  模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
Vo(dBμV) |
105.5 |
106.9 |
107.0 |
106.7 |
107.1 |
107.2 |
CNR(dB) |
57.2 |
57.0 |
56.0 |
55.6 |
54.6 |
53.2 |
CTB(dB) |
70.1 |
69.8 |
71.9 |
71.4 |
72.9 |
72.9 |
CSO(dB) |
70.1 |
68.0 |
68.1 |
68.4 |
67.9 |
63.9 |
模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
Pin(dBm) |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
Vo(dBμV) |
106.7 |
107.0 |
106.7 |
106.8 |
104.9 |
102.9 |
100.5 |
CNR(dB) |
52.3 |
51.3 |
49.7 |
48.6 |
46.3 |
45.3 |
43.9 |
CTB(dB) |
73.1 |
69.6 |
67.0 |
69.1 |
70.9 |
70.1 |
70.1 |
CSO(dB) |
63.7 |
63.2 |
63.2 |
63.0 |
61.9 |
63.1 |
63.2 |
注： 1. 测试信号：47~550MHz 59CH (PAL-D), 550~862MHz Digital QAM.
2. 调制度：OMI=3.8%
3. 输出电平为0dB衰减
数字电视测试数据 （Pin=+2.0dBm~-20.0dBm ）
| Pin(dBm) |
Vo(dBμV) |
MER |
POST |
BRE |
+2.0 |
102.4 |
35.2 |
<1.0E-9 |
<1.0E-9 |
+1.0 |
103.9 |
35.1 |
<1.0E-9 |
<1.0E-9 |
0 |
103.5 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
102.8 |
35.2 |
<1.0E-9 |
<1.0E-9 |
-2.0 |
103.6 |
35.0 |
<1.0E-9 |
<1.0E-9 |
-3.0 |
103.5 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-4.0 |
103.2 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-5.0 |
103.6 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-6.0 |
103.8 |
35.1 |
<1.0E-9 |
<1.0E-9 |
-7.0 |
103.7 |
35.0 |
<1.0E-9 |
<1.0E-9 |
-8.0 |
102.2 |
34.9 |
<1.0E-9 |
<1.0E-9 |
-9.0 |
99.9 |
34.8 |
<1.0E-9 |
<1.0E-9 |
-10.0 |
97.3 |
34.7 |
<1.0E-9 |
<1.0E-9 |
-11.0 |
95.8 |
34.5 |
<1.0E-9 |
<1.0E-9 |
-12.0 |
93.4 |
33.9 |
<1.0E-9 |
<1.0E-9 |
-13.0 |
91.8 |
33.5 |
<1.0E-9 |
<1.0E-9 |
-14.0 |
89.6 |
32.8 |
<1.0E-9 |
<1.0E-9 |
-15.0 |
87.8 |
31.8 |
<1.0E-9 |
<1.0E-9 |
-16.0 |
86.1 |
30.7 |
<1.0E-9 |
<1.0E-9 |
-17.0 |
83.2 |
28.8 |
5.5E-8 |
<1.0E-9 |
-18.0 |
81.8 |
27.5 |
4.0E-7 |
<1.0E-9 |
-19.0 |
79.5 |
25.8 |
1.7E-5 |
<1.0E-9 |
-20.0 |
77.6 |
24.4 |
1.7E-4 |
<1.0E-9 |
注： 1. 测试信号：MER：35.4(dB)、BER：<1.0E-9
2. 频道负核：<10CH Analog TV 、Digital QAM
3. 输出电平为0dB衰减

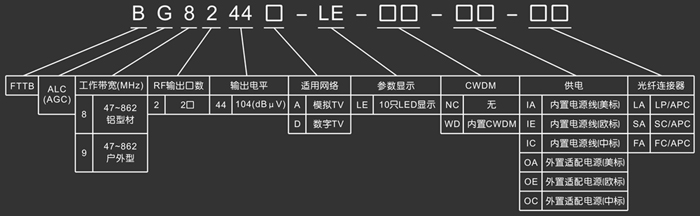

产品系列
|
型号 |
适用网络 |
CWDM |
显示 |
BG8244A-LE-NC |
适用模拟电视
及数字电视 |
无CWDM |
10 只 LED 显示光功率
|
BG8244A-LE-WD |
内置 CWDM 适用 FTTx PON |
BG8244D-LE-NC |
适用以数字电视为主的 CATV 网络 |
无CWDM |
BG8244D-LE-WD |
内置 CWDM 适用 FTTx PON |
|
