 下行技术指标 |
| |
| 性能 |
指标 |
补偿 |
光
学
特
性 |
工作波长 |
(nm) |
1260~1620 |
|
响应度 |
(A / W) |
>0.85 |
1310nm |
| >0.9 |
1550nm |
光AGC控制范围 |
(dBm) |
-7~+3 |
可扩展至-10~+3 |
光反射损耗 |
(dB) |
≥50 |
|
光纤链接器 |
|
LC / APC |
可选SC / APC , FC / APC |
RF
特
性
|
工作带宽 |
(MHz) |
47~1050 |
RFoG4001-0 |
| 52~1050 |
RFoG4001-4 |
| 88~1050 |
RFoG4001-6 |
平坦度 |
(dB) |
≤±1.0 |
|
输出电平 |
(dBμV) |
112±1.0 |
Pin:-7.0~+3.0dBm |
最大输出电平 |
(dBμV) |
120 |
Pin:-7.0~+3.0dBm |
AGC特性 |
(dB) |
≤±1.0 |
Pin:-7.0~+3.0dBm |
输出电平调节范围 |
(dB) |
-20~0 |
|
输出斜率调节范围 |
(dB) |
-10~0 |
|
反射损耗 |
(dB) |
≥14 |
47~1050MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| RF接头 |
|
F型英制 |
|
正
向
链
路
特
性 |
测试频道 |
|
59CH ( PAL-D ) |
47~550MHz模拟 |
Digital QAM |
550-862MHz |
| OMI |
(%) |
3.8 |
|
| CNR |
(dB) |
≥52 |
Pin = -2.0dBm |
CTB |
(dB) |
≥-65 |
Vo = 108 dBμV |
CSO |
(dB) |
≥-63 |
Vo = 108 dBμV |
HUM |
(dB) |
≥-63 |
|
|
|
| 上行技术指标 |
| |
 非触发式回传（选配件一）
| 性能 |
指标 |
补偿 |
回
传
发
射
特
性 |
光发射波长 |
(nm) |
1310 |
43×4、63×4 |
1550 |
45×4、65×4 |
1590 |
49×4、69×4 |
1610 |
46×4、66×4 |
激光器类型 |
|
DFB |
4×D4、6×D4 |
FP |
4×F4、6×F4 |
输出光功率 |
(dBm) |
2~4 |
|
射频工作带宽 |
(MHz) |
5~42 |
RFoG4001- 4 |
5~65 |
RFoG4001- 6 |
输入电平 |
(dBμV) |
85~90 |
|
输入阻抗 |
(Ω) |
75 |
|
| 激光器开启时间 |
(us) |
0.5~1.0 |
|
| 激光器关闭时间 |
(us) |
0.5~1.5 |
|
触发式回传（选配件二）
| 性能 |
指标 |
补偿 |
回
传
通
道
光、
电
参
数 |
光发射波长 |
(nm) |
1310 |
43×4、63×4 |
1550 |
45×4、65×4 |
1590 |
49×4、69×4 |
1610 |
46×4、66×4 |
激光器类型 |
|
DFB |
4×D4、6×D4 |
FP |
4×F4、6×F4 |
输出光功率 |
(dBm) |
2~4 |
|
带宽 |
(MHz) |
5~42 |
RFoG4001- 4 |
5~65 |
RFoG4001- 6 |
| 平坦度 |
(dB) |
≤±1.0 |
|
| 阻抗 |
(Ω) |
75 |
|
| RF反射损耗 |
(dB) |
≥16 |
|
| RF输入电平 |
(dBμV) |
10~25 |
|
| 关闭状态下的输出光功率 |
(dBm) |
≤-30 |
|
| 激光器开启门限 |
(dBμV) |
≥15 |
RF输入 |
| 激光器开启时间 |
(us) |
0.5~1.0 |
|
| 激光器关闭时间 |
(us) |
0.5~1.2 |
|
|
|
| 通用特性 |
| |
| 性能 |
指标 |
补偿 |
通
用
特
性 |
SNMP网管接口 |
|
RJ45 |
|
| 供电 |
(V) |
AC ( 150~265 ) V |
AC220 |
AC ( 35~90 ) V |
AC60 |
功耗 |
(W) |
≤25 |
带回传模块≤32 |
| 工作温度 |
(℃) |
-40~60 |
|
贮存温度 |
(℃) |
-40~65 |
|
工作相对湿度 |
(%) |
5~59 |
|
尺寸 |
(mm) |
238×167×127 |
(W)×(D)×(H) |
|
|
| 结构示意图 |
| |
|
|
| 产品系列 |
| |
型号 |
上行工作带宽 |
下行工作带宽 |
上行工作波长 |
激光器类型 |
回传光功率 |
回传模式 |
RFoG4001-0000 |
无 |
47~1050MHz |
无 |
无 |
无 |
无 |
RFoG4001-口3D4 |
5~42MHz 或5~65MHz |
54~1050MHz或 87~1050MHz |
1310nm |
DFB |
2~4dBm |
非触发式回传 |
RFoG4001-口3F4 |
FP |
RFoG4001-口5D4 |
1550nm |
DFB |
RFoG4001-口5F4 |
FP |
RFoG4001-口9D4 |
1590nm |
DFB |
RFoG4001-口9F4 |
FP |
RFoG4001-口6D4 |
1610nm |
DFB |
RFoG4001-口6F4 |
FP |
RFoG4001-口3D4 |
5~42MHz 或5~65MHz |
54~1050MHz或 87~1050MHz |
1310nm |
DFB |
2~4dBm |
触发式回传 |
RFoG4001-口3F4 |
FP |
RFoG4001-口5D4 |
1550nm |
DFB |
RFoG4001-口5F4 |
FP |
RFoG4001-口9D4 |
1590nm |
DFB |
RFoG4001-口9F4 |
FP |
RFoG4001-口6D4 |
1610nm |
DFB |
RFoG4001-口6F4 |
FP |
|
|

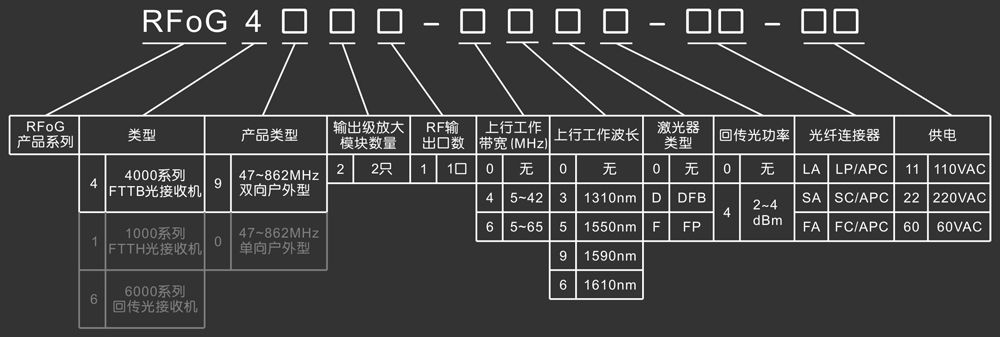

| 订货信息 |
| |
|
|
