 性能指标 |
| |
性能 |
Min. |
Typ. |
Max. |
补充 |
光学特性 |
工作波长范围 |
(nm) |
1260 |
|
1620 |
|
| 响应度 |
R13 |
(A/W) |
0.85 |
0.95 |
|
1310nm |
R15 |
0.85 |
1.0 |
|
1550nm |
R16 |
|
0.85 |
|
1610nm |
| 暗电流 |
(nA) |
|
1.0 |
5 |
|
| 最小灵敏度 |
(dBm) |
|
-20.0 |
-18.0 |
|
| 最大过载 |
(dBm) |
0 |
+2.0 |
|
|
| 光反射损耗 |
(dB) |
40 |
|
|
|
| 光纤连接器 |
|
SC/APC |
可选FC/APC, LC/APC |
RF特性 |
最高频率 (-3dB截止频率) |
(GHz) |
6.0 |
|
|
MR22-06 |
8.0 |
|
|
MR22-08 |
10.0 |
|
|
MR22-10 |
13.0 |
|
|
MR22-12 |
15.0 |
|
|
MR22-15 |
18.0 |
|
|
MR22-18 |
| -3dB最低频率 |
(KHz) |
|
40 |
|
|
| 带内起伏 |
(dB) |
|
|
±1.5 |
≤10GHz |
| |
|
±2.5 |
>10GHz |
| AC输出电压幅度(Vpp) |
(mA) |
|
400 |
|
|
| TIA阻抗增益 |
(Ω) |
800 |
1200 |
|
|
| RF反射损耗 |
(dB) |
8 |
|
|
|
| RF输出藕合器 |
|
|
AC |
|
|
| RF输出连接器 |
|
SMA-F或K-connector |
|
通用特性 |
通信接口 |
|
RS232 |
MX, P3 |
| 网管接口 |
|
RJ45 |
|
| 供电 |
220VAC |
(V) |
90 |
220 |
265 |
1RU, 3RU, 2D |
-48VDC |
-30 |
-48 |
-72 |
1RU, 3RU |
+12VDC |
+11 |
+12 |
+12.5 |
MX |
| 功耗 |
(W) |
|
|
5 |
单个插件或模块 |
| 工作温度 |
(℃) |
-10 |
|
+65 |
|
| 储存温度 |
(℃) |
-40 |
|
+85 |
|
| 相对湿度 |
(%) |
5 |
|
95 |
|
| 尺寸 |
1U |
|
19×11.0×1.75 ( " )
483×279×44 ( mm ) |
19"机架 |
3U |
|
19×14.5×5.25 ( " )
483×368×133 ( mm ) |
2D |
|
12.4×13.0×3.5 ( " )
315×330×89 ( mm ) |
桌面式 |
M1 |
|
5.7×3×1.1 ( " )
145×75×28 ( mm ) |
带RS232模块 |
M2 |
|
2.8×1.77×0.63 ( " )
70×45×16 ( mm ) |
不带RS232模块 |
|
|
| 产品系列 |
| |
型号 |
最高频率 |
RF输出口 |
RF连接器 |
外型 |
光纤连接器 |
MR22-06-K |
6.0GHz |
单端AC藕合输出 |
SMA-F或K-connector |
1U, 3U, 2D, MX, 3P 可选 |
SC/APC, 可选 FC/APC, LC/APC |
MR22-08-K |
8.0GHz |
MR22-10-K |
10.0GHz |
MR22-13-K |
13.0GHz |
MR22-15-K |
15.0GHz |
MR22-18-K |
18.0GHz |
MR22-06-G |
6.0GHz |
单端AC藕合输出 |
GPO |
1U, 3U, 2D, MX, 3P 可选 |
SC/APC, 可选 FC/APC, LC/APC |
MR22-08-G |
8.0GHz |
MR22-10-G |
10.0GHz |
MR22-13-G |
13.0GHz |
MR22-15-G |
15.0GHz |
MR22-18-G |
18.0GHz |
注：具体产品请按型号解释订货 |
|
型号解释 |
| |

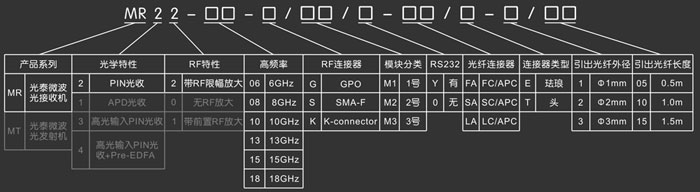

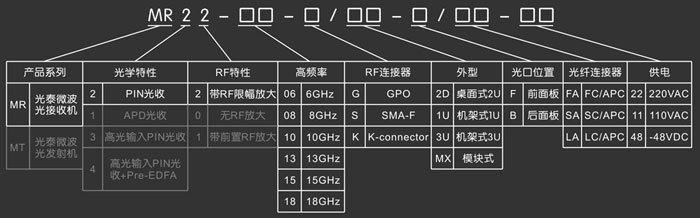

 1U, 3U, 2D型号解释 模块式型号解释 注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。 |
|
| |
|
|
