M9226
ONU单元CATV光接收模块(两输出)
  M9226 产品图片 相关下载 技术参数
产品 FTTx系列产品 M9226 技术参数

技术参数

性能
指标
补充
光
学
特
性
 工作波长
(nm)
1250 ~ 1600
典型应用1550nm±10nm
接收光功率
(dBm)
-2 ~ -12

响应度
(A/W)
1310nm ≥0.85

1550nm ≥0.9

光反射损耗
(dB)
≥55

光纤链接器

SC/APC

射
频
特
性
 工作带宽
(MHz)
47 ~ 862

平坦度
(dB)
≤±1.0

输出电平
(dBμV)
86
Pin = -2dBm
输出电平控制
(dB)
0~18
MGC
反射损耗
(dB)
≥12
47 ~ 862MHz
输出阻抗
(Ω)
75

输出口数

2

RF接头

F型英制

链
路
特
性
测试频道
CH
59CH(PAL-D)
OMI=3.8%
CNR1
(dB)
56.6
Pin:-2dBm
CNR2
(dB)
48.2
Pin:-8dBm
CTB
(dB)
≤-65
Vo≤88dBμV
CSO
(dB)
≤-63
Vo≤88dBμV
HUM
(dB)
≤-60

通
用
特
性
 远程通断控制电压
(V)
4.5
最大值5V，最小值0V
供电
(V)
+12VDC
±1.0V
功耗
(W)
≤3
+12VDC，160mA
工作温度
(℃)
-20 ~ +50

贮存温度
(℃)
-40 ~ 85

工作相对湿度
(%)
5 ~ 59

尺寸 (W)×(D)×(H)

3.5×1.41×0.47 ( " )
90×36×12 ( mm )


测试数据
Pin(dBm)
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
Vo(dBμV)
88
86
84
82
80
78
76
74
72
70
68
CNR(dB)
56.1
55.6
54
53
51.7
50.3
49.1
48.2
46.8
45.5
43.7
CTB(dB)
63
65
65
65
65
67
68
67
65
65
65
CSO(dB)
63
63
64
65
65
65
65
65
63
63
63
注： 1、测试条件：PAL-D59CH，OMI＝3.8%
         2、Vo为每口输出电平
         3、测试机型：M9226

连接头引脚定义及描述

引脚序号
定义
描述
1
GND
 接地
2
+12V
 电源+12VDC
3
GND
接地
4
Op-detect
 光功率检测：此处电压等于光接收二极管的电流乘以1KΩ电阻。此引脚也可兼测RF输出电平，（光输 入功率下降1 dB，则RF电平下降2dB）。
5
Output Disable
 CATV信号连通，此脚可通过一个3-5V　CMOS逻辑信号电平，或可接10KΩ上拉电阻到 4.5V激活RF输出。CATV信号关断，此脚接GND。
6
N.C.
 空

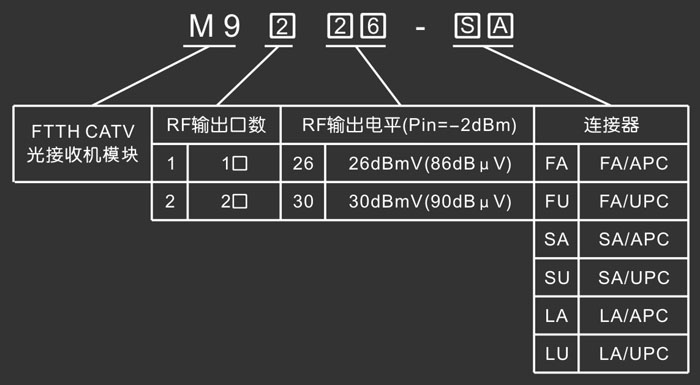

订货信息
