性能 |
指标 |
补充 |
光
学
特
性 |
工作波长 |
(nm) |
1250 ~ 1600 |
典型应用1550nm±10nm |
| 接收光功率 |
(dBm) |
-2 ~ -12 |
|
| 响应度 |
(A/W) |
1310nm ≥0.85 |
|
1550nm ≥0.9 |
|
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
|
SC/APC |
|
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±1.0 |
|
| 输出电平 |
(dBμV) |
90 |
Pin = -2dBm |
| 输出电平控制 |
(dB) |
0~18 |
MGC |
| 反射损耗 |
(dB) |
≥12 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
|
链
路
特
性 |
测试频道 |
CH |
59CH(PAL-D) |
|
| OMI |
|
3.8% |
|
CNR1 |
(dB) |
56.6 |
Pin = -2dBm |
CNR2 |
(dB) |
48.2 |
Pin = -8dBm |
CTB |
(dB) |
≤-65 |
Vo≤88dBμV |
CSO |
(dB) |
≤-63 |
Vo≤88dBμV |
| HUM |
(dB) |
≤-60 |
|
通
用
特
性 |
供电 |
(V) |
+12VDC |
±1.0V |
| 功耗 |
(W) |
≤3 |
+12VDC, 160mA |
| 工作温度 |
(℃) |
-20~+50 |
|
| 贮存温度 |
(℃) |
-40~85 |
|
| 工作相对湿度 |
(%) |
5~59 |
|
| 尺寸 (W)×(D)×(H) |
|
3.5×1.41×0.47 ( " )
90×36×12 ( mm ) |
|
 测试数据
Pin(dBm) |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
-11 |
Vo(dBμV) |
92 |
90 |
88 |
86 |
84 |
82 |
80 |
78
| 76
| 74
| 72
|
CNR(dB) |
56.1 |
55.6 |
54 |
53 |
51.7 |
50.3 |
49.1 |
48.2 |
46.8 |
45.5 |
43.7 |
CTB(dB) |
63 |
65 |
65 |
65 |
65 |
67 |
68 |
67 |
65 |
65 |
65 |
CSO(dB) |
63 |
63 |
64 |
65 |
65 |
65 |
65 |
65
| 63
| 63
| 63
|
注：1、测试条件：PAL-D59CH，OMI＝3.8%
2、测试机型： M9130
连接头引脚定义及描述
引脚序号 |
定义 |
描述 |
1 |
GND |
接地 |
2 |
+12V |
电源+12VDC |
3 |
GND |
接地 |
4 |
Op-detect |
光功率检测：此处电压等于光接收二极管的电流乘 以1KΩ电阻。.此引脚也可兼测RF输出电平，（光输 入功率下降1 dB，则RF电平下降2dB）。 |
5 |
Output Disable |
CATV信号接通，此脚可通过一个3-5V CMOS逻辑信号电平，或可接10KΩ上拉电阻到 4.5V，,激活RF输出。CATV信号关断，,此脚接GND。 |
6 |
N.C. |
空 |
产品系列
型号 |
输入波长 |
工作波长 |
数据通过波长 |
光纤连接器 |
M9130 |
1310或1550nm |
1260~1600nm |
- |
SC/APC |
M9130/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
FC/APC |

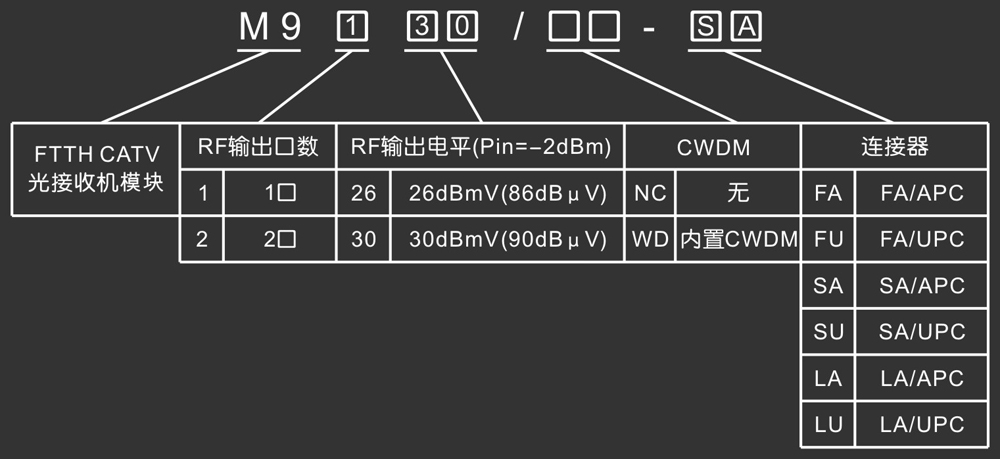

订货信息 |
