H9122-4FE
CATV & 4 个10/100M LAN
三网融合 光纤到户 ONU
H9122-4FE
产品图片
相关下载
技术参数
产品
三网融合 光纤到户 光网络单元
H9122-4FE
技术参数
CATV 技术参数
性能
指标
补充
光
学
特
性
CATV工作波长
(nm)
1260~1620
H9122-4FE-DF
1540~1563
H9122-4FE-SF
通道隔离 (1550 &1490nm)
(dB)
≥40
H9122-4FE-SF
响应度
(A/W)
≥0.85
1310nm
≥0.9
1550nm
接收光功率范围
(dBm)
+2 ~ -10
模拟电视(CNR>45dB)
+2 ~ -20
数字电视(MER>28dB)
光反射损耗
(dB)
≥55
SC/APC
光纤链接器
SC/APC
H9122-4FE-SF
SC/APC ( CATV )
H9122-4FE-DF
SC/UPC ( DATA )
射
频
特
性
工作带宽
(MHz)
47 ~ 862
平坦度
(dB)
≤±0.75
47 ~ 862MHz
输出电平
(dBμV)
>82
模拟电视(Pin=-3dBm)
>64
数字电视(Pin=-16dBm)
输出电平调节范围
(dB)
0 ~ 18
MGC
反射损耗
(dB)
≥14
47 ~ 862MHz
输出阻抗
(Ω)
75
输出口数
1
RF接头
F型英制
可选公制
模
拟
TV
链
路
特
性
测试频道
CH
59CH (PAL-D)
OMI
(%)
3.8
CNR1
(dB)
54.6
Pin＝-2dBm
CNR2
(dB)
48.9
Pin＝-7dBm
CTB
(dB)
≤-65
Pin:0~-10dBm
CSO
(dB)
≤-65
Pin:0~-10dBm
数
字
TV
特
性
测试信号
MER
(dB)
38.3
BER
<1.0E-9
链路特性
( Tx输入电平=87dBμV )
MER
(dB)
≥37
Pin : +2.0~-13.0dBm
≥36
Pin = -15.0dBm
≥29
Pin = -20.0dBm
BER
(dB)
<1.0E-9
Pin :+2.0 ~-20dBm
EPON ONU 技术参数
执行标准
IEEE802.3/802.3ah
光纤类型
标准单模光纤 SMF
光接口形式
SC/PC
工作波长
Tx：1310nm，Rx：1490nm
Tx 输出光功率
-1dBm ~ +3dBm
Rx 接收灵敏度
-26dBm
光链路预算损耗
29dB
传输速率
1Gbps 上下行对称
用户认证
ONU IEEE802.1x
服务质量
QoS IEEE802.1p IPV4 TOS 优先
动态带宽分配
DBA 每个ONU用户的最大带宽和保证带量分配
L2交换功能
MAC地址管理：8K Rate Limiting。支持IGMP Snooping（V1/V2）查询
支持IEEE802.1d STP，支持IEEE802.1q VLAN
LAN接口
适用标准
IEEE802.310Base-t，IEEE802.3u 100Base-Tx/Fx IEEE802.3x
接口和数量
4路RJ45，10M/100M Ethernet 网口
管理方式
Web Server，SNMP数据采集，通过HTTP可远程上升级内置软件
通用特性
供电
DC+12V ( ±1.0V )
功耗
Max.≤10W, Typ.=7W
工作温度
-20℃~+50℃
贮存温度
-40℃~+85℃
工作相对湿度
5%~95%
外形尺寸
132×98×24mm （W）×（D）×（H）
CATV 测试数据
模拟电视测试数据 （Pin=+2.0dBm~-10dBm ）
Pin(dBm)
+2
+1
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
Vo(dBμV)
93.3
91.2
89.3
87.3
85.1
83.4
81.0
79.5
77.6
75.0
73.1
71.5
69.1
PAD(dB)
0
0
0
0
0
0
0
0
0
0
0
0
0
CNR(dB)
58.1
57.3
56.7
55.4
54.6
53.8
53.0
51.9
50.2
48.9
47.9
46.8
45.1
CTB(dB)
65.7
70.0
70.9
72.1
71.1
75.0
74.0
72.0
70.6
69.3
68.5
67.6
65.7
CSO(dB)
67.2
69.6
70.9
70.7
70.3
72.8
72.0
68.6
65.4
67.4
69.8
64.0
66.7
注： 1、测试条件：PAL-D59CH, OMI＝3.8%
数字电视测试数据 （Pin=+2.0dBm~-20dBm ）
Pin(dBm)
Vo(dBμV)
MER
BER
POST
PRE
+2.0
100.6
38.1
<1.0E-9
<1.0E-9
+1.0
98.0
38.3
<1.0E-9
<1.0E-9
+0.0
96.1
38.3
<1.0E-9
<1.0E-9
-1.0
94.0
38.3
<1.0E-9
<1.0E-9
-2.0
92.1
38.3
<1.0E-9
<1.0E-9
-3.0
90.1
38.2
<1.0E-9
<1.0E-9
-4.0
87.9
38.1
<1.0E-9
<1.0E-9
-5.0
85.7
38.0
<1.0E-9
<1.0E-9
-6.0
83.5
38.0
<1.0E-9
<1.0E-9
-7.0
81.2
38.0
<1.0E-9
<1.0E-9
-8.0
79.9
38.0
<1.0E-9
<1.0E-9
-9.0
78.1
37.9
<1.0E-9
<1.0E-9
-10.0
76.1
37.8
<1.0E-9
<1.0E-9
-11.0
74.2
37.7
<1.0E-9
<1.0E-9
-12.0
72.0
37.5
<1.0E-9
<1.0E-9
-13.0
70.0
37.3
<1.0E-9
<1.0E-9
-14.0
68.1
36.9
<1.0E-9
<1.0E-9
-15.0
66.3
36.0
<1.0E-9
<1.0E-9
-16.0
64.0
35.3
<1.0E-9
<1.0E-9
-17.0
61.5
34.6
<1.0E-9
<1.0E-9
-18.0
60.4
33.3
<1.0E-9
<1.0E-9
-19.0
57.7
31.4
<1.0E-9
<1.0E-9
-20.0
56.6
29.5
<1.0E-9
2.2E-9
产品系列
型号
光口模式
CATV工作波长
数据工作波长
光纤连接器
H9122-4FE-SF
单纤三波
1540~1563nm
1310/1490nm
SC/APC
H9122-4FE-DF
双纤接入
1260~1620nm
1310/1490nm
CATV:SC/APC;DATA:SC/UPC

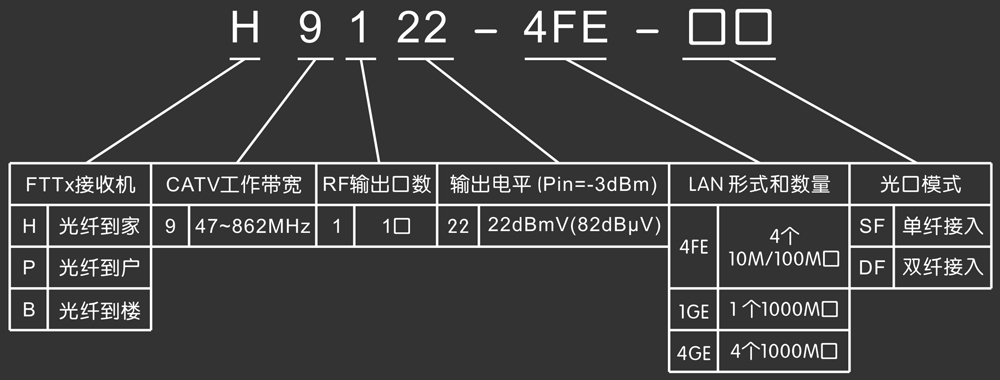

订货信息
