 技术指标 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
P9428 |
1540~1563 |
P9428/WF,P9428/WD
|
| 通过波长 |
(nm) |
1310, 1490 |
P9428/WD |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -9 |
模拟电视(CNR>45dB) |
+2 ~ -20 |
数字电视(MER>28dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
| SC/APC |
P9428、P9428/WF |
LC/APC |
P9428/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±0.75 |
47 ~ 862MHz |
| 输出电平 |
(dBμV) |
>88 |
模拟电视(Pin=-+1dBm) |
>74 |
数字电视(Pin=-16dBm) |
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
可选公制 |
模
拟
TV
链
路
特
性 |
测试频道 |
CH |
59CH (PAL-D) |
|
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
52.9 |
Pin＝-2dBm |
CNR2 |
(dB) |
46.8 |
Pin＝-7dBm |
CTB |
(dB) |
≤-65 |
Pin:0~-9dBm |
CSO |
(dB) |
≤-68 |
Pin:0~-9dBm |
数
字
TV
特
性 |
MER (注) |
(dB) |
≥36 |
Pin : +2.0~-13.0dBm |
≥35.7 |
Pin = -15.0dBm |
≥27.7 |
Pin = -20.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin :+2.0 ~-20dBm |
通
用
特
性 |
供电 |
(V) |
DC+12V |
±1.0V |
| 功耗 |
(W) |
≤3 |
+12VDC, 210mA |
| 工作温度 |
(℃) |
-20 ~ +50 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
|
118×73×29 |
(W)×(D)×(H) |
测试数据  模拟电视测试数据
Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
Vo(dBμV) |
90.3 |
88.4 |
86.4 |
86.2 |
86.1 |
86.3 |
86.6
| 86.3
| 85.2
| 83.6
| 81.4
| 79.6
|
| PAD(dB) |
11 |
11 |
11 |
9 |
7 |
5 |
3 |
-1 |
0 |
0 |
0 |
0 |
CNR(dB) |
57.0 |
56.3 |
55.3 |
54.3 |
52.9 |
51.8 |
50.5 |
49.4 |
48.1 |
46.8 |
45.7 |
44.3 |
CTB(dB) |
54.9 |
58.6 |
63.6 |
64.1 |
65.1 |
66.9 |
64.7 |
64.1 |
66.3 |
69.8 |
70.1 |
71.7 |
CSO(dB) |
65.9 |
67.0 |
69.7 |
70.3 |
71.5 |
69.3 |
71.8
| 69.2
| 71.5
| 71.0
| 73.5
| 69.6
|
数字电视测试数据 (Pin=+2.0dBm~-20dBm)
Pin(dBm) |
Vo(dBμV) |
PAD(dB) |
MER |
BER |
POST |
PRE |
|
+2.0 |
94 |
11 |
37.6 |
<1.0E-9 |
<1.0E-9 |
|
+1.0 |
92.5 |
11 |
37.8 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
90.1 |
11 |
38.0 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
88.8 |
11 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-2.0 |
86.2 |
11 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-3.0 |
90.4 |
7 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-4.0 |
88.7 |
7 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-5.0 |
86.7 |
7 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-6.0 |
93.4 |
0 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-7.0 |
91.5 |
0 |
38.0 |
<1.0E-9 |
<1.0E-9 |
|
-8.0 |
89.7 |
0 |
37.9 |
<1.0E-9 |
<1.0E-9 |
|
-9.0 |
87.8 |
0 |
37.8 |
<1.0E-9 |
<1.0E-9 |
|
-10.0 |
85.8 |
0 |
37.6 |
<1.0E-9 |
<1.0E-9 |
|
-11.0 |
83.9 |
0 |
37.4 |
<1.0E-9 |
<1.0E-9 |
|
-12.0 |
81.8 |
0 |
37.2 |
<1.0E-9 |
<1.0E-9 |
|
-13.0 |
80.1 |
0 |
36.8 |
<1.0E-9 |
<1.0E-9 |
|
-14.0 |
78.1 |
0 |
36.3 |
<1.0E-9 |
<1.0E-9 |
|
-15.0 |
76.2 |
0 |
35.7 |
<1.0E-9 |
<1.0E-9 |
|
-16.0 |
74.4 |
0 |
34.9 |
<1.0E-9 |
<1.0E-9 |
|
-17.0 |
72.1 |
0 |
33.2 |
<1.0E-9 |
<1.0E-9 |
|
-18.0 |
70.1 |
0 |
31.5 |
<1.0E-9 |
<1.0E-9 |
|
-19.0 |
68.1 |
0 |
29.6 |
<1.0E-9 |
6.0E-8 |
|
-20.0 |
66.4 |
0 |
27.7 |
<1.0E-9 |
4.2E-6 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
P9428 |
1310或1550nm |
1260~1620nm |
-
|
SC/APC
|
P9428/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |
P9428/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |

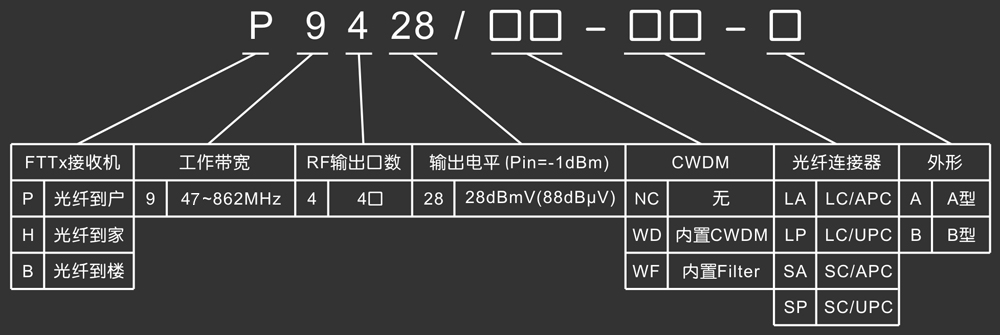

订货信息 |
|
|
