性能 |
指标 |
补充 |
Min |
Typ. |
Max |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260 |
|
1620 |
HRS-24-H1/NC |
1540 |
1550 |
1560 |
HRS-24-H1/WF,
HRS-24-H1/WD
|
| 输入波长 |
(nm) |
1310, 1490/1550 |
| 通过波长 |
(nm) |
1260 |
1310 |
1360 |
1480 |
1490 |
1500 |
插入损耗 |
通过通道 |
(dB) |
|
|
0.4 ( 注1 ) |
反射通道 |
(dB) |
|
|
0.3 ( 注1 ) |
通道隔离 |
通过通道 |
(dB) |
40 |
45 |
|
反射通道 |
(dB) |
20 |
25 |
|
| 响应度 |
(A/W) |
0.85 |
|
|
1310nm |
0.9 |
|
|
1550nm |
| 接收光功率范围 |
(dBm) |
+2 |
|
-10 |
Analog TV |
+2 |
|
-19 |
Digital TV |
+2 |
|
-15 |
Satellite TV |
| 光反射损耗 |
(dB) |
55 |
|
|
|
| 光纤链接器 |
|
SC/APC |
HRS-24-H1/NC、/WF |
LC/APC |
HRS-24-H1/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 |
|
2400 |
|
| 平坦度 |
(dB) |
-1.0 |
|
+1.0 |
47~862MHz |
-2.0 |
|
+2.0 |
950~2400MHz |
| 输出电平 ( Pin=-2dBm ) |
(dBμV) |
|
86 |
|
HRS-24-H1/NC |
| |
84 |
|
HRS-24-H1/WD |
| 反射损耗 |
(dB) |
14 |
|
|
47~862MHz |
8 |
|
|
950~2400MHz |
| 输出阻抗 |
(Ω) |
|
75 |
|
|
| 输出口数 |
|
|
1 |
|
47~2400MHz |
| RF接头 |
|
F型英制 |
|
模
拟
TV
链
路
特
性 |
测试频道 |
CH |
59CH (PAL-D) |
NTSC/80CH |
| OMI |
(%) |
|
3.8 |
|
|
CNR1 ( Pin=-2dBm ) |
(dB) |
55 |
|
|
HRS-24-H1/NC |
54 |
|
|
HRS-24-H1/WD |
CNR2 |
(dB) |
48 |
|
|
HRS-24-H1/NC |
47 |
|
|
HRS-24-H1/WD |
CTB |
(dB) |
|
|
-65 |
Pin= 0 dBm |
| |
|
-70 |
Pin= -5dBm |
CSO |
(dB) |
|
|
-65 |
Pin= 0 dBm |
| |
|
-69 |
Pin= -5dBm |
| HUM |
(dB) |
|
|
-60 |
|
数
字
TV
链
路
特
性 |
测试频道 |
|
<10 CH |
模拟 |
Digital QAM |
47-862MHz |
| MER (注2) |
(dB) |
37 |
|
|
Pin : +2.0~-10dBm |
33 |
|
|
Pin >-14.0dBm |
| BER (注2) |
(dB) |
|
|
1.0E-9 |
Pin : +2~-19dBm |
通
用
特
性 |
工作电压 |
(V) |
+4.5 |
|
+6 |
|
| 工作电流 |
(mA) |
180 |
|
200 |
|
| 工作温度 |
(℃) |
-20 |
|
+60 |
|
| 贮存温度 |
(℃) |
-40 |
|
+85 |
|
| 工作相对湿度 |
(%) |
5 |
|
59 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
59×98×23 |
|
注1: 不带光纤连接器
2: .数字电视测试信号：MER：38.6dB、BER：<1.0E-9
 模拟电视测试数据
| Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
| Vo(dBμV) |
94.2 |
92.2 |
90.4 |
88.2 |
86.2 |
84.5 |
82.5 |
80.4 |
78.3 |
76.2 |
74.5 |
72.4 |
70.2 |
| CNR(dB) |
59.5 |
58.3 |
57.3 |
56.4 |
55.5 |
54.4 |
53.3 |
52.2 |
51.0 |
49.6 |
48.1 |
46.6 |
44.9 |
| CTB(dB) |
58.1 |
65.2 |
68.1 |
70.2 |
69.7 |
71.3 |
72.2 |
71.7 |
71.1 |
72.0 |
71.6 |
69.0 |
66.6 |
| CSO(dB) |
60.0 |
62.0 |
65.0 |
66.9 |
67.7 |
68.3 |
68.6 |
69.4 |
68.0 |
71.4 |
69.9 |
68.9 |
66.9 |
注： 测试条件：1、 测试条件：PAL-D59CH, OMI＝3.8%
2、测试机型：HRS-24-H1/NC
数字电视测试数据
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
| +2.0 |
94.1 |
38.5 |
<1.0E-9 |
<1.0E-9 |
| +1.0 |
92.5 |
38.4 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
90.1 |
38.4 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
88.4 |
38.4 |
<1.0E-9 |
<1.0E-9 |
| -2.0 |
86.5 |
38.4 |
<1.0E-9 |
<1.0E-9 |
| -3.0 |
84.3 |
38.4 |
<1.0E-9 |
<1.0E-9 |
| -4.0 |
82.4 |
38.3 |
<1.0E-9 |
<1.0E-9 |
| -5.0 |
80.5 |
38.3 |
<1.0E-9 |
<1.0E-9 |
| -6.0 |
78.5 |
38.2 |
<1.0E-9 |
<1.0E-9 |
| -7.0 |
76.2 |
38.1 |
<1.0E-9 |
<1.0E-9 |
| -8.0 |
74.6 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -9.0 |
72.7 |
37.6 |
<1.0E-9 |
<1.0E-9 |
| -10.0 |
70.4 |
37.1 |
<1.0E-9 |
<1.0E-9 |
| -11.0 |
68.3 |
36.5 |
<1.0E-9 |
<1.0E-9 |
| -12.0 |
66.5 |
35.8 |
<1.0E-9 |
<1.0E-9 |
| -13.0 |
64.4 |
34.8 |
<1.0E-9 |
<1.0E-9 |
| -14.0 |
62.2 |
33.4 |
<1.0E-9 |
<1.0E-9 |
| -15.0 |
60.1 |
31.8 |
<1.0E-9 |
<1.0E-9 |
| -16.0 |
58.6 |
30.2 |
<1.0E-9 |
<1.0E-9 |
| -17.0 |
56.5 |
28.5 |
<1.0E-9 |
1.7E-7 |
-18.0 |
54.3 |
26.3 |
<1.0E-9 |
1.1E-5 |
-19.0 |
52.2 |
24.4 |
<1.0E-9 |
2.9E-4 |
注： 测试条件：1、 测试信号：MER：38.6(dB)、BER：<1.0E-9
2、频道负核：<10CH Analog TV 、Digital QAM
3、测试机型：HRS-24-H1/NC
产品系列
型号 |
输入波长 |
工作波长 |
通过波长 |
光纤连接器 |
HRS-24-H1/NC |
1310/1550nm |
1260~1600nm |
-
| SC/APC
|
HRS-24-H1/WD |
1310, 1490/1550nm |
1540~1560nm |
1310~1490nm |
LC/APC |
HRS-24-H1/WF |
1310, 1490/1550nm |
1540~1560nm |
- |
SC/APC |

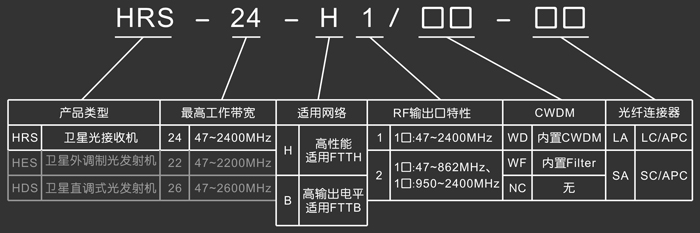

订货信息 |
