 技术参数 |
| |
性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H9222LG |
1540~1563 |
H9222LG/WF,H9222LG/WD
|
| 通过波长 |
(nm) |
1310, 1490 |
H9222LG/WD |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -10 |
模拟电视 (CNR>45dB) |
+2 ~ -21 |
数字电视 (MER>30dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
| SC/APC |
H9222LG、H9222LG/WF |
LC/APC |
H9222LG/WD |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±0.75 |
47~862MHz |
| 输出电平 |
(dBμV) |
>84 |
模拟电视 (Pin:+2.0~-8.0dBm) |
>82 |
数字电视(Pin=-13dBm) |
| AGC特性 |
(dB) |
≤±1.0
|
Pin=+2.0~-8.0dBm
|
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
2 |
|
| RF接头 |
|
F型英制 |
|
模拟
TV
链路
特性 |
测试频道 |
CH |
59CH (PAL-D) |
|
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.8 |
Pin＝-2dBm |
CNR2 |
(dB) |
45.7 |
Pin＝-10dBm |
CTB |
(dB) |
≤-78 |
Pin:0~-10dBm |
CSO |
(dB) |
≤-74 |
Pin:0~-10dBm |
数字
TV
链路
特性 |
OMI |
(%) |
4.3 |
|
| MER |
(dB) |
≥36 |
Pin = -17.0dBm |
≥31 |
Pin = -21.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin : +2~-21.0dBm |
通
用
特
性 |
供电 |
(V) |
DC+12V |
±1.0V |
| 功耗 |
(W) |
≤5.5 |
+12VDC, 420mA |
| 工作温度 |
(℃) |
-20 ~ +55 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
86×50×22 |
|
测试记录  模拟电视测试数据 （PAL-D59CH, OMI＝3.8%）
| Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
| Vo(dBμV) |
88.5 |
88.5 |
89.0 |
88.6 |
88.6 |
88.1 |
89.1 |
89.1 |
89.3 |
89.4 |
87.6 |
85.4 |
83.3 |
|
PAD(dB) |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
CNR(dB) |
59.8 |
57.7 |
56.5 |
55.6 |
54.6 |
53.7 |
52.6 |
51.7 |
50.4 |
49.3 |
48.2 |
46.6 |
45.7 |
| CTB(dB) |
72.5 |
71.8 |
73.5 |
75.3 |
78.6 |
76.8 |
75.2 |
77.0 |
74.1 |
75.6 |
74.4 |
75.8 |
76.7 |
| CSO(dB) |
69.2 |
70.7 |
70.1 |
70.4 |
70.7 |
72.3 |
72.2 |
72.7 |
73.1 |
73.4 |
74.0 |
73.5 |
72.8 |
数字电视测试数据 （原始信号：MER=39.0dB, BER<1.0E-9，测试频点：858.00MHz， OMI = 4.3%）
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
| +2.0 |
99.8 |
39.0 |
<1.0E-9 |
<1.0E-9 |
| +1.0 |
98.5 |
38.7 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
98.5 |
38.6 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
99.0 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -2.0 |
99.2 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -3.0 |
99.0 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -4.0 |
98.6 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -5.0 |
99.0 |
38.5 |
<1.0E-9 |
<1.0E-9 |
| -6.0 |
98.6 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -7.0 |
98.4 |
38.8 |
<1.0E-9 |
<1.0E-9 |
| -8.0 |
97.4 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -9.0 |
95.0 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -10.0 |
92.8 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -11.0 |
90.6 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -12.0 |
88.9 |
38.6 |
<1.0E-9 |
<1.0E-9 |
| -13.0 |
87.3 |
38.2 |
<1.0E-9 |
<1.0E-9 |
| -14.0 |
85.2 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -15.0 |
82.9 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -16.0 |
80.6 |
37.6 |
<1.0E-9 |
<1.0E-9 |
| -17.0 |
78.7 |
37.0 |
<1.0E-9 |
<1.0E-9 |
| -18.0 |
77.0 |
35.7 |
<1.0E-9 |
<1.0E-9 |
| -19.0 |
74.7 |
34.4 |
<1.0E-9 |
<1.0E-9 |
|
-20.0 |
72.5 |
32.9 |
<1.0E-9 |
<1.0E-9 |
-21.0 |
70.5 |
31.1 |
<1.0E-9 |
<1.0E-9 |
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
光纤连接器 |
H9222LG |
1310或1550nm |
1260~1620nm |
-
|
SC/APC |
H9222LG/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC |
H9222LG/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
LC/APC |

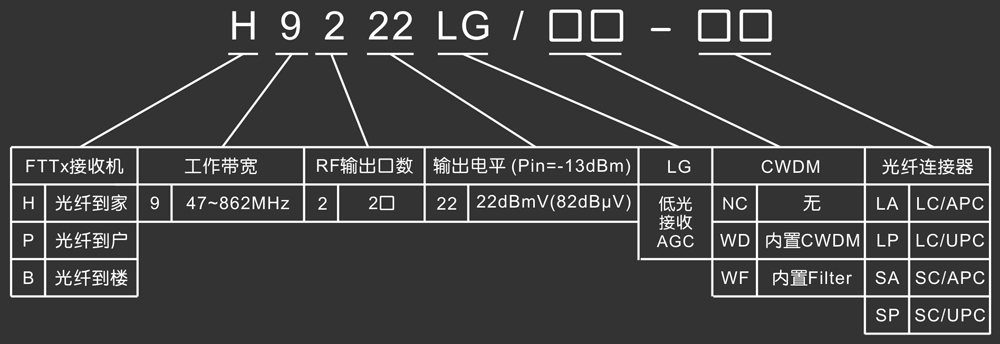

订货信息 |
|
|
