性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H9122LG-4FE-DF |
1540~1563 |
H9122LG-4FE-SF
|
| 通道隔离 (1550 &1490nm) |
(dB) |
≥40 |
H9122LG-4FE-SF |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
+2 ~ -10 |
模拟电视(CNR>45dB) |
+2 ~ -21 |
数字电视(MER>28dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
| SC/APC |
H9122LG-4FE-SF |
SC/APC (CATV) |
H9122LG-4FE-DF |
SC/UPC (DATA) |
射
频
特
性 |
工作带宽 |
(MHz) |
47 ~ 862 |
|
| 平坦度 |
(dB) |
≤±0.75 |
47 ~ 862MHz |
| 输出电平 |
(dBμV) |
>88 |
模拟电视 (Pin=+2.0~-8.0dBm) |
>82 |
数字电视(Pin=-15dBm) |
| AGC特性 |
(dB) |
≤±1.0
|
Pin=+2.0~-8.0dBm
|
| 输出电平调节范围 |
(dB) |
0 ~ 18 |
MGC |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
可选公制 |
模拟
TV
链路
特性 |
测试频道 |
CH |
59CH (PAL-D) |
|
| OMI |
(%) |
3.8 |
|
CNR1 |
(dB) |
54.4 |
Pin＝-2dBm |
CNR2 |
(dB) |
48.8 |
Pin＝-7dBm |
CTB |
(dB) |
≤-70 |
Pin:0~-10dBm |
CSO |
(dB) |
≤-65 |
Pin:0~-10dBm |
数字
TV
链路
特性 |
测试信号 |
MER |
(dB) |
38.3 |
|
| BER |
<1.0E-9 |
|
链路特性
( Tx输入电平=87dBμV ) |
MER |
(dB) |
≥37.0 |
Pin : +2.0~-13.0dBm |
≥36.0 |
Pin = -16.0dBm |
≥28.0 |
Pin = -21.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin : +2~-21.0dBm |
 EPON ONU 技术参数
| 执行标准 |
IEEE802.3/802.3ah |
| 光纤类型 |
标准单模光纤 SMF |
| 光接口形式 |
SC/PC |
| 工作波长 |
Tx：1310nm，Rx：1490nm |
| Tx 输出光功率 |
-1dBm ~ +3dBm |
| Rx 接收灵敏度 |
-26dBm |
| 光链路预算损耗 |
29dB |
| 传输速率 |
1Gbps 上下行对称 |
| 用户认证 |
ONU IEEE802.1x |
| 服务质量 |
QoS IEEE802.1p IPV4 TOS 优先 |
| 动态带宽分配 |
DBA 每个ONU用户的最大带宽和保证带量分配 |
| L2交换功能 |
MAC地址管理：8K Rate Limiting。支持IGMP Snooping（V1/V2）查询 |
| 支持IEEE802.1d STP，支持IEEE802.1q VLAN |
| LAN接口 |
适用标准 |
IEEE802.310Base-t，IEEE802.3u 100Base-Tx/Fx IEEE802.3x |
| 接口和数量 |
4路RJ45，10M/100M Ethernet 网口 |
| 管理方式 |
Web Server，SNMP数据采集，通过HTTP可远程上升级内置软件 |
通用特性
| 供电 |
DC+12V ( ±1.0V ) |
| 功耗 |
Max.≤10W, Typ.=7W |
| 工作温度 |
-20℃~+50℃ |
| 贮存温度 |
-40℃~+85℃ |
| 工作相对湿度 |
5%~95% |
| 外形尺寸 |
132×98×24mm (W)×(D)×(H) |
测试记录  模拟电视测试数据 （Pin=+2.0dBm~-10.0dBm）
| Pin(dBm) |
+2 |
+1 |
0 |
-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
-9 |
-10 |
| Vo(dBμV) |
87.0 |
87.5 |
88.6 |
88.7 |
89.2 |
88.7 |
88.7 |
89.2 |
89.4 |
88.7 |
86.5 |
84.9 |
82.6 |
|
PAD(dB) |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
CNR(dB) |
57.0 |
56.3 |
55.9 |
55.2 |
54.4 |
53.2 |
52.0 |
51.1 |
49.8 |
48.8 |
47.7 |
46.7 |
45.1 |
| CTB(dB) |
70.5 |
70.1 |
71.9 |
72.6 |
74.0 |
72.7 |
72.7 |
73.1 |
73.3 |
71.2 |
72.8 |
70.2 |
72.3 |
| CSO(dB) |
66.6 |
69.5 |
73.3 |
72.0 |
70.0 |
68.7 |
69.2 |
71.4 |
74.2 |
70.7 |
65.2 |
67.9 |
72.1 |
注： 测试条件：1. 测试条件：PAL-D59CH, OMI＝3.8%
数字电视测试数据 （Pin=+2.0dBm~-22dBm ）
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
| +2.0 |
87.4 |
37.5 |
<1.0E-9 |
<1.0E-9 |
| +1.0 |
94.4 |
38.1 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
94.4 |
38.1 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
95.0 |
38.1 |
<1.0E-9 |
<1.0E-9 |
| -2.0 |
95.8 |
38.1 |
<1.0E-9 |
<1.0E-9 |
| -3.0 |
95.6 |
38.1 |
<1.0E-9 |
<1.0E-9 |
| -4.0 |
95.7 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -5.0 |
96.3 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -6.0 |
96.2 |
38.0 |
<1.0E-9 |
<1.0E-9 |
| -7.0 |
97.7 |
37.9 |
<1.0E-9 |
<1.0E-9 |
| -8.0 |
96.5 |
37.9 |
<1.0E-9 |
<1.0E-9 |
| -9.0 |
94.4 |
37.9 |
<1.0E-9 |
<1.0E-9 |
| -10.0 |
92.4 |
37.9 |
<1.0E-9 |
<1.0E-9 |
| -11.0 |
90.1 |
37.8 |
<1.0E-9 |
<1.0E-9 |
| -12.0 |
88.1 |
37.6 |
<1.0E-9 |
<1.0E-9 |
| -13.0 |
86.1 |
37.1 |
<1.0E-9 |
<1.0E-9 |
| -14.0 |
84.2 |
36.8 |
<1.0E-9 |
<1.0E-9 |
| -15.0 |
82.3 |
36.6 |
<1.0E-9 |
<1.0E-9 |
| -16.0 |
80.6 |
36.1 |
<1.0E-9 |
<1.0E-9 |
| -17.0 |
78.3 |
35.6 |
<1.0E-9 |
<1.0E-9 |
| -18.0 |
76.4 |
34.3 |
<1.0E-9 |
<1.0E-9 |
| -19.0 |
74.1 |
32.4 |
<1.0E-9 |
<1.0E-9 |
|
-20.0 |
72.2 |
30.7 |
<1.0E-9 |
<1.0E-9 |
-21.0 |
70.7 |
28.7 |
<1.0E-9 |
8.5E-7 |
-22.0 |
68.3 |
26.7 |
<1.0E-9 |
4.3E-6 |
注： 测试条件：1. 测试信号：MER：38.3(dB)、BER：<1.0E-9
2. 频道负核：Digital TV 32 QAM
产品系列
型号 |
光口模式 |
CATV工作波长 |
数据工作波长 |
光纤连接器 |
H9122LG-4FE-SF |
单纤三波 |
1540~1563nm |
1310/1490nm
|
SC/APC
|
H9122LG-4FE-DF |
双纤接入 |
1260~1620nm |
1310/1490nm |
CATV:SC/APC;DATA:SC/UPC |

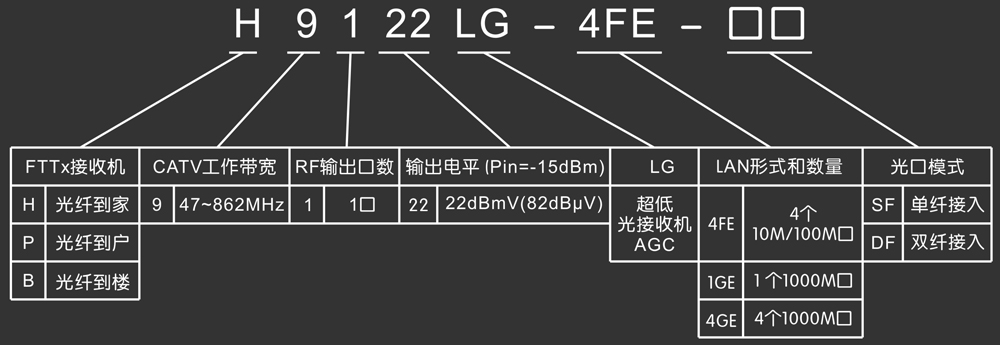

订货信息
|
