H9122L-4FE
CATV & 4 个10/100M 以太网口
三网融合 光纤到户 ONU
  H9122L-4FE 产品图片 相关下载 技术参数


  关联产品

产品概述
        Huatai华泰H9122L-4FE,是一款三网融合、光纤到户的ONU光网络单元。产品将一个高性能的CATV FTTH 光接收机和EPON ONU,集成在一个超小型的金属盒内。可向用户提供高质量的CATV和高速数据、语言、视频等宽带业务服务。产品的高性能,高兼容性,和优异的性能价格比,是当今三网融合,光纤到户的优选设备。
        H9122L-4FE,内置的EPON ONU,可向提供用户4个 10M/100M 以太网口。产品执行国家工信部互通标准,可与多个厂家的EPON OLT兼容,实现互联互通。
        H9122L-4FE,内置的 CATV光接收机,采用高灵敏度、超低光接收的H9122L。数字电视光纤到户,采用 H9122L-4FE,可以大量地节省光纤放大器的光功率资源。对运营商来说,可大幅度地降低网络的构建成本。
        H9122L-4FE光口模式,有两种选型:
                H9122L-4FE-SF: 单纤接入,内置CWDM,适用单纤三波系统。
                H9122L-4FE-DF:双纤接入,不带CWDM,CATV和数据各用一根光纤。
产品特点
CATV光接收机
1. 超低的噪声,用于模拟电视,在Pin=-10dBm时,Vo≥86dBμV,CNR≥45dB
2. 高接收灵敏度,用于数字电视,在Pin=-16dBm时,Vo≥82dBμV,MER≥36dB
3. 接收光功率在+2dBm~-22dBm的大动态范围内,均有优异的特性
4. 可大量节省光功率资源,大幅度降低网络构建成本
EPON ONU
1. 强大的L2交换功能
2. 高速率PON:上下行对称1Gb/s数据、VoIP语言和IPTV
3. 对ONU自动识别、测距、配置,ONU可“即插即用”
4. 基于服务水平协议(SLA)计费的高级质量(QoS)功能
5. 强大的OAM功能支持的远端管理功能
通用特性
1. 金属外壳,为光电敏感器件提供安全保护
2. 低功耗、高性能、高可靠性
3. 业界优异的性能价格比
主要应用
三网融合 FTTH PON
CATV光纤到户
状态指示
CATV(接收光功率)
红灯                                               >+2dBm
绿灯                                              +2~-16dBm
橙灯                                              -16~-20dBm
红灯                                              <-20dBm
ONU
PON(绿灯)                                   亮:链接、注册正常
闪烁:链接、注册不正常
LOS(红灯)                               不亮:正常
    亮:设备自检故障
LAN1(绿灯)                             闪烁:链接正常
LAN2(绿灯)                             闪烁:链接正常
LAN3(绿灯)                             闪烁:链接正常
LAN4(绿灯)                             闪烁:链接正常
电源
Power (绿灯)                                亮:正常

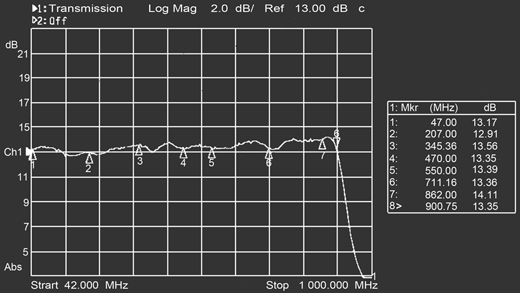

平坦度

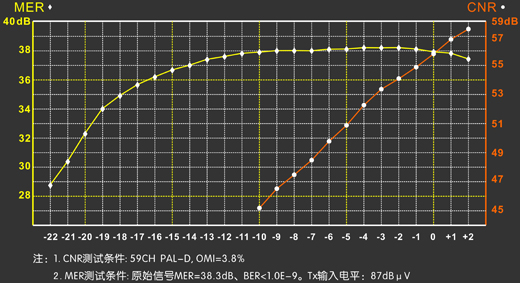

CNR、MER劣化表
