性能 |
指标 |
补充 |
光
学
特
性 |
CATV工作波长 |
(nm) |
1260~1620 |
H9008C |
1540~1563 |
H9008C/WF、H9008C/WD
|
| 通过波长 |
(nm) |
1310, 1490 |
H9008C/WD |
| 通道隔离 |
(dB) |
≥40 |
1550 &1490nm |
| 响应度 |
(A/W) |
≥0.85 |
1310nm |
≥0.9 |
1550nm |
| 接收光功率范围 |
(dBm) |
-14~+2 |
数字电视 (MER>29dB) |
| 光反射损耗 |
(dB) |
≥55 |
|
| 光纤链接器 |
|
SC/APC |
|
射
频
特
性 |
工作带宽 |
(MHz) |
45 ~ 1050 |
|
| 输出电平 |
(dBμV) |
>68 |
数字电视 (Pin＝-1dBm) |
| 反射损耗 |
(dB) |
≥14 |
47 ~ 862MHz |
| 输出阻抗 |
(Ω) |
75 |
|
| 输出口数 |
|
1 |
|
| RF接头 |
|
F型英制 |
|
数字
TV
链路
特性 |
OMI |
(%) |
4.3 |
|
| MER |
(dB) |
≥38 |
Pin=+1~-6dBm |
≥30 |
Pin=-13.0dBm |
| BER |
(dB) |
<1.0E-9 |
Pin : +2~-14dBm |
通
用
特
性 |
工作温度 |
(℃) |
-20 ~ +55 |
|
| 贮存温度 |
(℃) |
-40 ~ 85 |
|
| 工作相对湿度 |
(%) |
5 ~ 95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
50×88×22 |
C型 盒式 |
 数字电视测试数据
测试频点：155MHz |
|
测试频点：858MHz |
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
|
+2.0 |
77.2 |
39.0 |
<1.0E-9 |
<1.0E-9 |
|
+1.0 |
75.5 |
38.9 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
73.7 |
38.8 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
71.8 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-2.0 |
69.7 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-3.0 |
67.7 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-4.0 |
65.8 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-5.0 |
63.4 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-6.0 |
61.3 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-7.0 |
59.0 |
38.1 |
<1.0E-9 |
<1.0E-9 |
|
-8.0 |
57.8 |
37.8 |
<1.0E-9 |
<1.0E-9 |
|
-9.0 |
55.6 |
37.3 |
<1.0E-9 |
<1.0E-9 |
|
-10.0 |
53.5 |
36.1 |
<1.0E-9 |
<1.0E-9 |
|
-11.0 |
51.5 |
35.2 |
<1.0E-9 |
<1.0E-9 |
|
-12.0 |
49.3 |
35.4 |
<1.0E-9 |
<1.0E-9 |
|
-13.0 |
47.2 |
33.8 |
<1.0E-9 |
<1.0E-9 |
|
-14.0 |
45.6 |
32.0 |
<1.0E-9 |
<1.0E-9 |
|
-15.0 |
43.9 |
30.0 |
<1.0E-9 |
<1.0E-9 |
|
-16.0 |
41.9 |
28.0 |
<1.0E-9 |
<1.0E-9 |
|
|
Pin(dBm) |
Vo(dBμV) |
MER |
BER |
POST |
PRE |
|
+2.0 |
71.2 |
38.5 |
<1.0E-9 |
<1.0E-9 |
|
+1.0 |
69.7 |
39.0 |
<1.0E-9 |
<1.0E-9 |
+0.0 |
68.5 |
39.0 |
<1.0E-9 |
<1.0E-9 |
-1.0 |
67.7 |
38.7 |
<1.0E-9 |
<1.0E-9 |
|
-2.0 |
66.2 |
38.8 |
<1.0E-9 |
<1.0E-9 |
|
-3.0 |
64.3 |
38.9 |
<1.0E-9 |
<1.0E-9 |
|
-4.0 |
62.2 |
38.7 |
<1.0E-9 |
<1.0E-9 |
|
-5.0 |
60.5 |
38.3 |
<1.0E-9 |
<1.0E-9 |
|
-6.0 |
58.6 |
38.2 |
<1.0E-9 |
<1.0E-9 |
|
-7.0 |
57.5 |
37.5 |
<1.0E-9 |
<1.0E-9 |
|
-8.0 |
55.5 |
37.2 |
<1.0E-9 |
<1.0E-9 |
|
-9.0 |
53.2 |
36.0 |
<1.0E-9 |
<1.0E-9 |
|
-10.0 |
51.2 |
35.0 |
<1.0E-9 |
<1.0E-9 |
|
-11.0 |
49.2 |
34.9 |
<1.0E-9 |
<1.0E-9 |
|
-12.0 |
47.4 |
33.1 |
<1.0E-9 |
<1.0E-9 |
|
-13.0 |
45.4 |
31.1 |
<1.0E-9 |
<1.0E-9 |
|
-14.0 |
43.5 |
29.0 |
<1.0E-9 |
<1.0E-9 |
| |
|
|
|
|
| |
|
|
|
|
|
注 : 原始信号：MER=39.0dB, BER<1.0E-9，测试频点：858.00MHz， OMI = 4.3%
产品系列
型号 |
输入波长 |
CATV工作波长 |
数据通过波长 |
输入光纤连接器 |
输出光纤连接器 |
|
H9008C |
1310或1550nm |
1260~1620nm |
-
|
SC/APC
| -
|
H9008C/WF |
1310, 1490/1550nm |
1540~1563nm |
- |
SC/APC
| - |
H9008C/WD |
1310, 1490/1550nm |
1540~1563nm |
1310/1490nm |
SC/APC
| SC/UPC
|

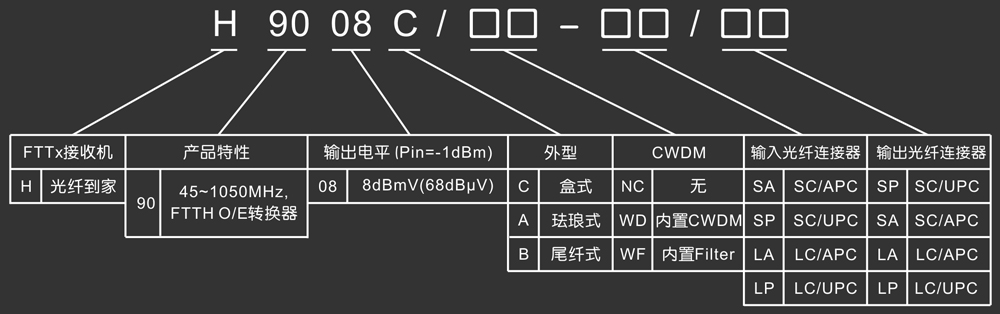

订货信息 |
