PLC-2 ×口口口
多波长平面光波导光纤分路器（PLC Splitter）
  PLC-2 ×口口口 产品图片 相关下载 技术参数
产品 平面波导光纤分路器系列产品 PLC-2 ×口口口 技术参数

技术参数

2 × 口口口型光分路器光学性能指标如下：
规格
2×004
2×008
2×016
2×032
2×064
2×128
光纤类型
G.657. A
工作波长
1260~1650nm
最大插入损耗(dB)
≤7.6
≤11
≤14.8
≤17.5
≤20.6
≤23.7
端口插损均匀性(dB)
≤0.6
≤0.8
≤1.0
≤1.5
≤1.8
≤2.0
波长间插损均匀性(dB)
≤0.8
≤0.8
≤1.0
≤1.0
≤1.0
≤1.2
回波损耗(dB)
≥55
≥55
≥55
≥55
≥55
≥55
方向性(dB)
≥55
≥55
≥55
≥55
≥55
≥55
封装形式 裸纤式
50×7×4
50×7×4
60×12×4
60×12×4
80×12×6
-
微型封装及分支器
50×7×4
60×12×4
60×12×4
60×12×6
100×20×6
盒式
100×80×10
100×80×10
100×0×18
100×80×10
140×120×18
插片式
130×100×25
130×100×25
130×100×50
130×100×100或260×100×50
130×100×200
托盘式
288×180×25
288×180×25
288×180×25
288×180×50
288×180×100
机架式
483×342×44
483×342×44
483×342×44
483×342×44
483×342×44
注：1、带插头光分路器的插入损耗在上面要求的基础上增加不大于0.3dB，其它指标要求相同；
2、带适配器的光分路器（包括机架式, 托盘式和插片式）的插入损耗在上面要求的基础上增加不大于0.2dB，其它指标要求相同;
3、插入损耗在1260~1300，1600~1650nm波长区间最大插入损耗在上面要求基础上增加0.3dB；
4、128分光比性能指标暂定；
5、工作波长、插入损耗、回波损耗、方向性测试方法按照YD-T 1117-2001中第六章进行；
6、波长间插损均匀性测试方法如下：输入端接入1260~1650nm带宽光源，输出端接入光谱分析仪测量波长对应的插入损耗，得到波长之间的损耗最大值-最小值。
环境性能要求
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 高温 85℃（±2℃），持续时间96h，在线测试 ≤ 0.4 外观无机械损伤，如
变形、裂痕、松弛等
，不得出现光纤断裂
、光缆拉出、光纤端
点处的故障以及光缆
密封损坏等。
b 低温 -40℃（±2℃），持续时间96h，在线测试 ≤0.5
c 湿热 75℃（±2℃），95%（±5%）持续时间96h，在线测试 ≤0.5
d 温度循环 （-40℃+~85℃），一次循环8h，21次循环。在线测试 ≤0.5
e 水浸泡 常温，自来水。持续时间168h ≤0.3
f 盐雾 盐溶液：5% NaC1,6.5<PH<7.2,温度：35℃，持续时间：96小时 ≤0.3
注1：温度循环测试按下图所示的温度变换曲线，一次循环8h，21次循环
机械性能指标
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 跌落试验
高度：1.8米
次数：3个轴向，每个轴向8次
循环：5次
 ≤0.4 外观无机械损伤，如变形、裂痕、松弛等，不得出现光纤断裂、光缆拉出、光纤端点处的故障以及光缆密封损坏等。
b 振动试验
频率：10~55HZ
扫频：每分钟45次
振幅：0.75mm
时间：X、Y、Z方向各持续30min
 ≤0.5
c 光缆扭转试验
负荷：
•  Φ2.0mm 光缆： 15N
•  Φ0.9 mm 光缆： 4N
•  Φ0.25 mm 光纤： 2N
方法：载重点距插头 22 ～ 28cm,±180 0 扭转， 10 次 /min ， 25 次 		≤0.4
d 光缆抗拉试验
负荷：
•  Φ2.0mm 光缆： 50N
•  Φ0.9 mm 光缆： 4N
•  Φ0.25 mm 光纤： 2N
方法：
插头侧：载重点距插头22~28cm，2min;
封装侧：载重点距插头22~28cm，2min;
 ≤0.4
注：1、光缆抗拉试验包括光缆插头侧测试以及封装侧测试。
环境寿命指标
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 高温储存
(干燥)		 85℃（±2℃）或最高存储温度，湿度<40%RH,持续时间2000h ≤ 0.5 外观无机械损伤，如
变形、裂痕、松弛等
，不得出现光纤断裂
、光缆拉出、光纤端
点处的故障以及光缆
密封损坏等。
b 低温储存 -40℃（±5℃）或最低存储温度，持续时间2000h ≤0.5
c 高湿储存
(湿热) 		75℃（±2℃），95%（±5%）RH或85℃（±2℃）、85%（±2%）RH,持续时间500h、200h(UNCb) ≤0.5
d 温度循环 （-40℃+~85℃），一次循环8h，500次循环,在线测试 ≤0.5
注1：温度循环测试按下图所示的温度变换曲线，一次循环8h，21次循环

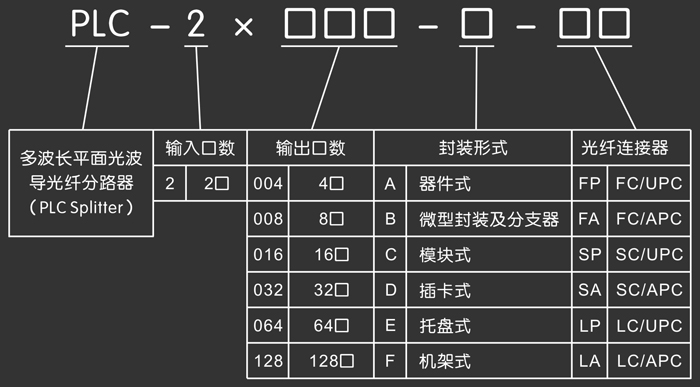

订货信息
