PLC-1 ×口口口
多波长平面光波导光纤分路器(PLC Splitter
  PLC-1 ×口口口 产品图片 相关下载 技术参数

技术参数

1 × 口口口型光分路器光学性能指标如下:
规格
1×002
1×004
1×008
1×016
1×024
1×032
1×064
1×128
光纤类型
G.657. A
工作波长
1260~1650nm
最大插入损耗(dB)
≤4.2
≤7.4
≤10.7
≤13.9
≤15.8
≤17.2
≤20.4
≤23.7
端口插损均匀性(dB)
≤0.6
≤0.6
≤0.8
≤1.0
≤1.0
≤1.5
≤1.8
≤2.0
波长间插损均匀性(dB)
≤0.8
≤0.8
≤0.8
≤1.0
≤1.0
≤1.0
≤1.0
≤1.2
回波损耗(dB)
≥55
≥55
≥55
≥55
≥55
≥55
≥55
≥55
方向性(dB)
≥55
≥55
≥55
≥55
≥55
≥55
≥55
≥55
封装形式 器件式
40×4×4
50×4×7
60×4×12
-
微型封装及分支器
50×4×4
60×4×7
80×6×12
模块式
100×80×10
100×80×18
140×120×18
插片式
130×100×25
130×100×50
-
130×100×100或260×100×50
130×100×200
托盘式
288×180×25
-
288×180×50
288×180×100
机架式
483×342×44
483×230×88
注:1、带插头光分路器的插入损耗在上面要求的基础上增加不大于0.3dB,其它指标要求相同;
2、带适配器的光分路器(包括机架式, 托盘式和插片式)的插入损耗在上面要求的基础上增加不大于0.2dB,其它指标要求相同;
3、插入损耗在1260~1300,1600~1650nm波长区间最大插入损耗在上面要求基础上增加0.3dB;
4、128分光比性能指标暂定;
5、工作波长、插入损耗、回波损耗、方向性测试方法按照YD-T 1117-2001中第六章进行;
6、波长间插损均匀性测试方法如下:输入端接入1260~1650nm带宽光源,输出端接入光谱分析仪测量波长对应的插入损耗,得到波长之间的损耗最大值-最小值。
环境性能要求
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 高温 85℃(±2℃),持续时间96h,在线测试 ≤ 0.4 外观无机械损伤,如
变形、裂痕、松弛等
,不得出现光纤断裂
、光缆拉出、光纤端
点处的故障以及光缆
密封损坏等。
b 低温 -40℃(±2℃),持续时间96h,在线测试 ≤0.5
c 湿热 75℃(±2℃),95%(±5%)持续时间96h,在线测试 ≤0.5
d 温度循环 (-40℃+~85℃),一次循环8h,21次循环。在线测试 ≤0.5
e 水浸泡 常温,自来水。持续时间168h ≤0.3
f 盐雾 盐溶液:5% NaC1,6.5<PH<7.2,温度:35℃,持续时间:96小时 ≤0.3

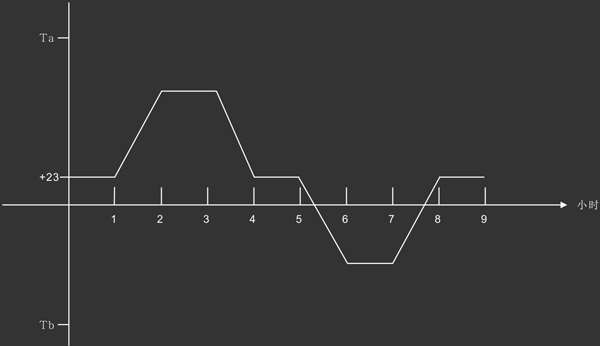

注1:温度循环测试按下图所示的温度变换曲线,一次循环8h,21次循环

机械性能指标
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 跌落试验
高度:1.8米
次数:3个轴向,每个轴向8次
循环:5次
≤0.4 外观无机械损伤,如变形、裂痕、松弛等,不得出现光纤断裂、光缆拉出、光纤端点处的故障以及光缆密封损坏等。
b 振动试验
频率:10~55HZ
扫频:每分钟45次
振幅:0.75mm
时间:X、Y、Z方向各持续30min
≤0.5
c 光缆扭转试验
负荷:
•  Φ2.0mm 光缆: 15N
•  Φ0.9 mm 光缆: 4N
•  Φ0.25 mm 光纤: 2N
方法:载重点距插头 22 ~ 28cm,±180 0 扭转, 10 次 /min , 25 次
≤0.4
d 光缆抗拉试验
负荷:
•  Φ2.0mm 光缆: 50N
•  Φ0.9 mm 光缆: 4N
•  Φ0.25 mm 光纤: 2N
方法:
插头侧:载重点距插头22~28cm,2min;
封装侧:载重点距插头22~28cm,2min;
≤0.4
注:1、光缆抗拉试验包括光缆插头侧测试以及封装侧测试。
环境寿命指标
序号 试验名称 试验方法 判定标准
插入损耗变化量 试验后外形变化
a 高温储存
(干燥)
85℃(±2℃)或最高存储温度,湿度<40%RH,持续时间2000h ≤ 0.5 外观无机械损伤,
如 变形、裂痕、松
弛等,不得出现光
纤断裂、光缆拉出
、光纤端点处的故
障以及光缆密封损
坏等。
b 低温储存 -40℃(±5℃)或最低存储温度,持续时间2000h ≤0.5
c 高湿储存
(湿热)
75℃(±2℃),95%(±5%)RH或85℃(±2℃)、85%(±2%)RH,持续时间500h、200h(UNCb) ≤0.5
d 温度循环 (-40℃+~85℃),一次循环8h,500次循环,在线测试 ≤0.5
注1:温度循环测试按下图所示的温度变换曲线,一次循环8h,21次循环

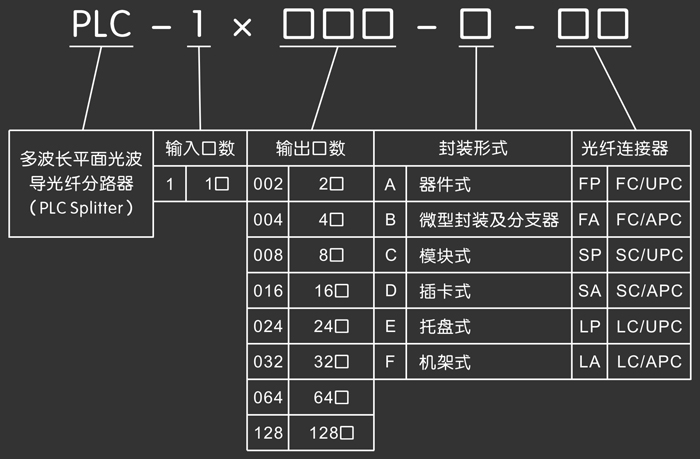

订货信息
