WLA4200-FM05 (125×150×20mm)
C-Band DWDM
线路光纤放大器模块 (WLA Module)
  WLA4200-FM05 产品图片 相关下载 技术参数
产品 线路光纤放大器模块 WLA4200-FM05 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光
学
特
性
 工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
工作频道数
(CH)
1
44

输入光功率 (Pi)
(dBm)
-25

-10

最大输出光功率(Po)
(dBm)
13

23

增益平坦度
(dB)

0.7
1.0
峰峰值 ( Peak to Peak )
噪声系数
(dB)

5.0

Max output, Max gain
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.3

偏振模式色散
(ps)

0.3

输入/输出光隔离
(dB)
30

泵浦光泄漏
(dBm)

-30

回波损耗
(dB)
45

UPC
55

APC
光管理频道波长范围
(nm)
1500
1510
1520

通
用
特
性
 通信接口
RS232

光纤类型
Coming SMF-28TM or equivalent

光纤外径
(μm)

900

尾纤长度
(mm)

1000

供电
(V)
+4.75
+5
+5.25

功耗
(W)

30

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
5

+95

尺寸 (W)×(D)×(H)
( mm )
125×150×20

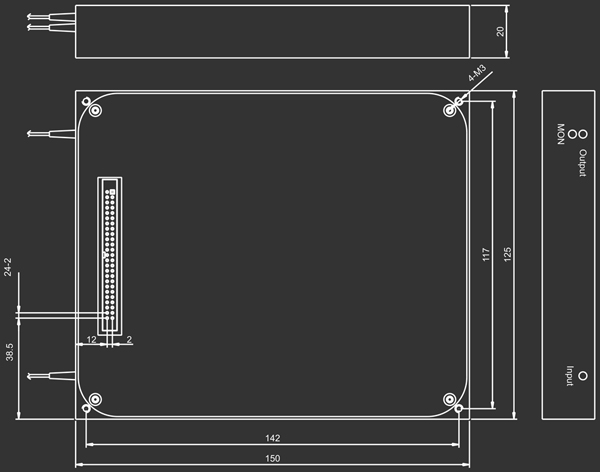

FM05 模块尺寸图

50 Pin 管脚定义
Pins
Description
Pins
Description
1
Power supply
2
Power supply
3
Power supply
4
Power supply
5
Power supply
6
Power supply
7
Ground
8
Ground
9
Ground
10
Ground
11
Reseved (do not connect)
12
Output reflection alarm
13
Ground
14
Resent input
15
Serial input
16
Serial output
17
Pump currnet alalrm
18
Stage 1 input LOS alarm
19
Ground
20
Ground
21
Reserved (do not connect)
22
Reserved (do not connect)
23
Reserved (do not connect)
24
Reserved (do not connect)
25
Ground
26
Reserved ( do not connect )
27
Stage 2 input LOS alarm
28
Ground
29
Stage 2 output / Gain alarm
30
Ground
31
Ground
32
Ground
33
Case temperature alarm
34
Stage 1 output / Gain alarm
35
Pump temperature alarm
36
Pin is absent ( Polarization key )
37
Amplifier disable input
38
Output power mute input
39
I2C SCL ( Optional )
40
I2C SDA ( optional )
41
Ground
42
Ground
43
Ground
44
Ground
45
Power supply
46
Power supply
47
Power supply
48
Power supply
49
Power supply
50
Power supply
产品系列
型号
最大输出功率(dB)
增益平坦(dB)
工作波长(nm)
检测光口模式
OSC光口模式
WLA4213-FM05-M00-O00
≥13
<1.0
1529.16~1563.86nm
ITU 88CH
无
无
WLA427-FM05-M00-O00
≥17
<1.0
WLA4218-FM05-M00-O00
≥18
<1.0
WLA4219-FM05-M00-O00
≥19
<1.0
WLA4220-FM05-M00-O00
≥20
<1.0
WLA4221-FM05-M00-O00
≥21
<1.0
WLA4223-FM05-M00-O00
≥23
<1.0
注：1）检测光口模式选项：1、MO ( 带输出监测光口 )
2、MI ( 带输入监测光口 )
3、MIO ( 带输入和输出监测光口 )
2）光管理频道OSC光口模式选项：
1、OD ( OSC / Drop )
2、OA ( OSC / Add )
3、ODA ( OSC / Drop & Add )

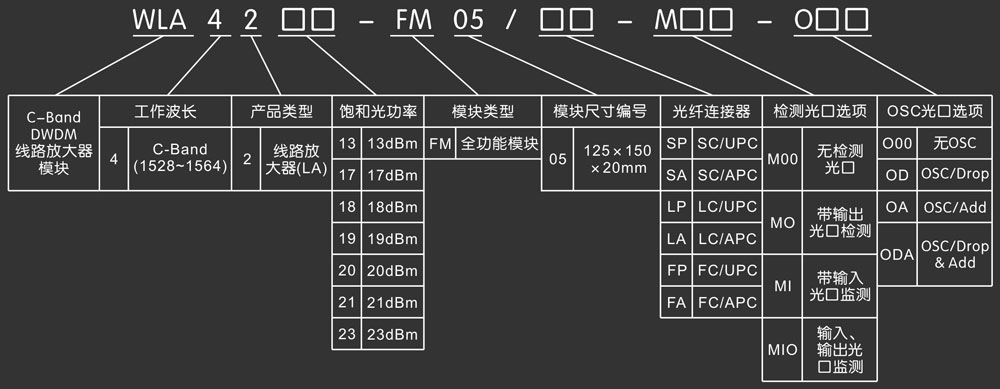

型号解释
