VGA4500-FM06 (130×212×19.5mm)
C-Band DWDM VGA Module
可变增益放大器模块（不带中间级接入）
  VGA4500-FM06 产品图片 相关下载 技术参数
产品 可变增益放大器模块 VGA4500-FM06 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光
学
特
性
 工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
输入光功率范围1)
(dBm)
-35

+3
VGA4518-FM06 典型值
-35

+3
VGA4520-FM06 典型值
-40

0
VGA4523-FM06 典型值
-40

0
VGA4524-FM06 典型值
增益范围2)
(dB)
18

30
G30典型值
23

35
G35典型值
29

41
G40典型值
12

24
G25典型值
最大输出光功率3)
(dBm)

18
VGA4518-FM06

20
VGA4520-FM06

23
VGA4523-FM06

24
VGA4524-FM06
增益平坦度
(dB)

0.7
1.0
Peak-to-peak
噪声系数
(dB)

5.5
5.9
Max. gain
偏振相关损耗(PDL)
(dB)

0.3

偏振相关增益(PDG)
(dB)

0.3

偏振模式色散(PMD)
(ps)

0.3

泵浦泄漏功率
(dBm)

-30

反射损耗 4)
(dB)
40

UPC
瞬
态
特
性		 监测通道波长范围
(nm)
1500
1510
1520

瞬态抑制时间

(μs)


500
16dB Add/Drop
瞬态过冲
(dB)
1.5

1.0
16dB Add/Drop
瞬态增益变化
(dB)

0.5
通
用
特
性
 通信接口
RS232

光纤类型
Coming SMF-28TM or equivalent

光纤外径
(μm)

900

尾纤长度
(mm)

1000

供电
(VDC)
+4.75
+5
+5.25

功耗
(W)
14

20

工作温度
(℃)
0

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
5

95

尺寸 (W)×(D)×(H)
( mm )
130×212×19.5
注：1、2、3：这些光学性能是一个典型的应用，可根据客户需求定制
4：可选 APC，反射损耗 >50dB

软件功能、检测和报警

功能
 固件升级
自动关断
（带有功率极限）可变增益控制模式 ( VGA )
可独立设置每级的工作模式（有中间接入情况时）
输出功率控制模式（APC）
泵浦电流控制模式（ACC）
人眼安全功率模式
非易失性事件日志
监测
 总输入功率
总输出功率
背射光功率（反射光功率）
泵浦状态
模块温度
报警
 信号丢失告警
低输出告警
模块温度告警
泵浦温度告警
泵浦电流告警
过量的反射光功率告警（可选）

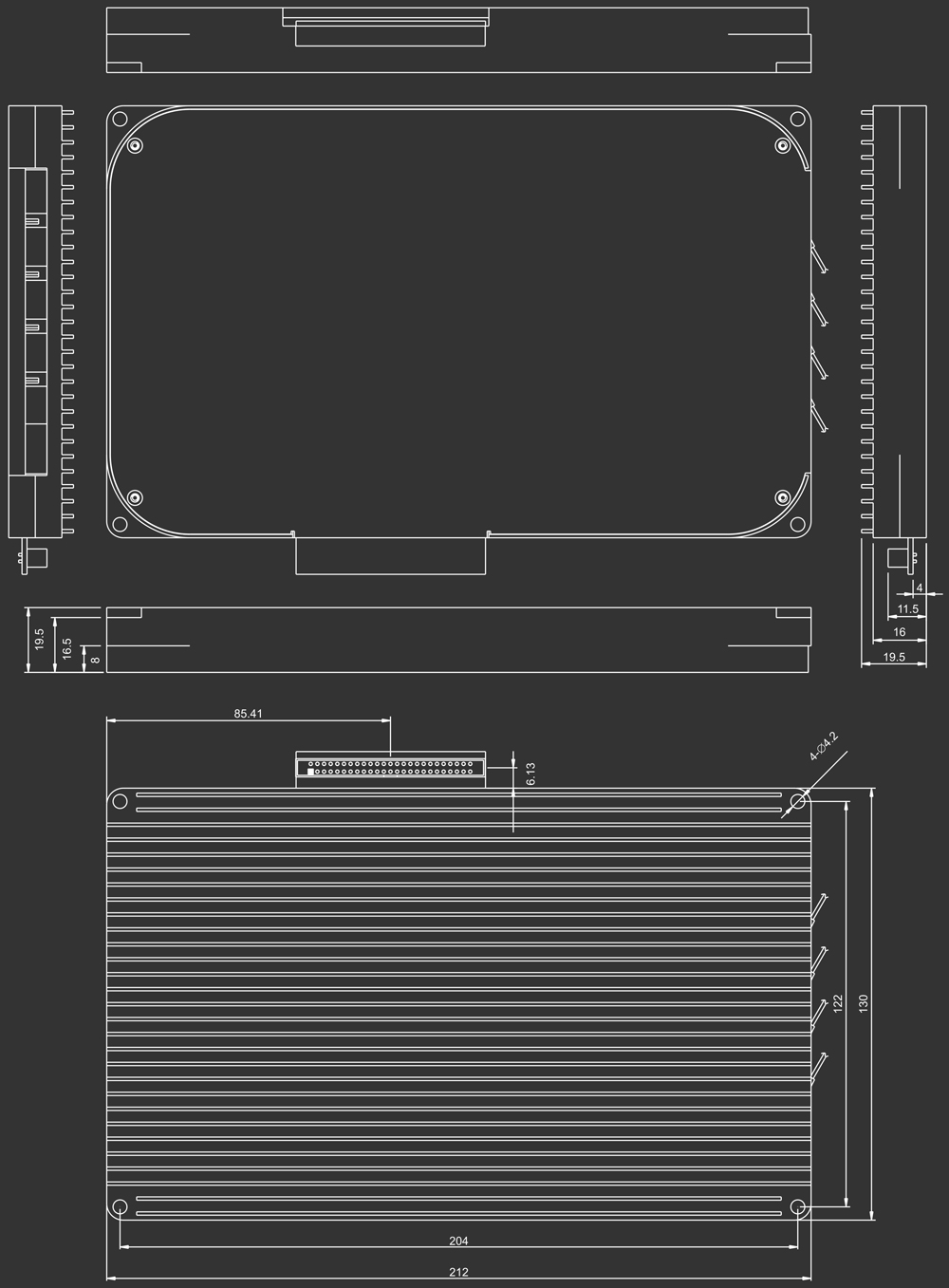

FM06 模块尺寸图
50 Pin 管脚定义
Pins
Description
Pins
Description
1
Power supply
2
Power supply
3
Power supply
4
Power supply
5
Power supply
6
Power supply
7
Ground
8
Ground
9
Ground
10
Ground
11
Reserved ( do not connect )
12
Output reflection alarm
13
Ground
14
Resent input
15
Serial input
16
Serial output
17
Pump current alarm
18
Stage 1 input LOS alarm
19
Ground
20
Ground
21
Reserved ( do not connect )
22
Reserved ( do not connect )
23
Reserved ( do not connect )
24
Reserved ( do not connect )
25
Ground
26
Reserved ( do not connect )
27
Stage 2 input LOS alarm
28
Ground
29
Stage 2 output / Gain alarm
30
Ground
31
Ground
32
Ground
33
Case temperature alarm
34
Stage 1 output / Gain alarm
35
Pump temperature alarm
36
Pin is absent ( Polarization key )
37
Amplifier disable input
38
Output power mute input
39
I2C SCL ( Optional )
40
I2C SDA ( optional )
41
Ground
42
Ground
43
Ground
44
Ground
45
Power supply
46
Power supply
47
Power supply
48
Power supply
49
Power supply
50
Power supply
产品系列
型号
最大输出光功率(dBm)
增益范围(dB)
输入功率范围典型值(dB)
中间插入损耗(dB)
检测光口模式
OSC光口模式
VGA4518-G30-FM06-M00-S00
18
16~28
+3~ -35
NC
无
无
VGA4518-G35-FM06-M00-S00
23~35
0~ -35
VGA4518-G40-FM06-M00-S00
28.5~40.5
+3~ -30
VGA4520-G30-FM06-M00-S00
20
18.5~30.5
+3~ -35
VGA4520-G35-FM06-M00-S00
23~35
0~ -35
VGA4520-G40-FM06-M00-S00
29~41
+3~ -35
VGA4523-G30-FM06-M00-S00
23
19~31
0~ -35
VGA4523-G35-FM06-M00-S00
25~37
0~ -37
VGA4523-G40-FM06-M00-S00
29~41
0~ -40
VGA4524-G35-FM06-M00-S00
24
25~37
0~ -37
VGA4524-G40-FM06-M00-S00
30.5~42.5
0~ -40
注：1）检测光口模式选项：
1、MO ( 带输出监测光口 )
2、MI ( 带输入监测光口 )
3、MIO ( 带输入和输出监测光口 )
2）光管理频道OSC光口模式选项：
1、OD ( OSC / Drop )
2、OA ( OSC / Add )
3、ODA ( OSC / Drop & Add )

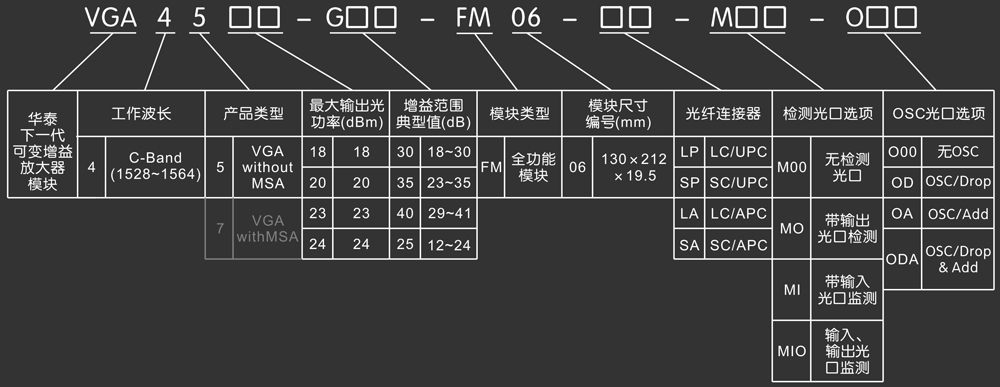

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
