 技术指标
|
| |
性能 |
Min. |
Typ. |
Max. |
|
光
学
特
性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
| 输入光功率 (pin) |
(dBm) |
-45 |
-30 |
-10 |
信号增益
@ Pin = - 30dBm |
SPA4320-GM02 |
(dB) |
20 |
|
|
SPA4325GM02 |
25 |
|
|
SPA4330-GM02 |
30 |
|
|
SPA4335-GM02 |
35 |
|
|
SPA4340-GM02 |
40 |
|
|
| 噪声系数
|
(dB) |
|
4.0
|
4.5
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
| 输出/输入光隔离 |
(dB) |
30 |
|
|
| 反射损耗 |
UPC |
(dB) |
45 |
|
|
APC |
55 |
|
|
通
用
特
性 |
光纤类型 |
|
SMF-28, 900μm loose tube |
| 光纤连接器 |
|
LC, SC, FC |
| 光纤连接器端面 |
|
UPC,APC |
| 工作温度 |
(℃) |
-5 |
|
70 |
| 储存温度 |
(℃) |
-40 |
|
+85 |
| 相对湿度 |
(%RH) |
+5 |
|
+95 |
| 外形尺寸 (W)×(L)×(H) |
( mm ) |
70×90×12 |
注：1、可选内置滤波器来降低EDFA的噪声系数，如采用C34（1550.12nm），适用SDH网络
 输入与输出监测PD规格
性能 |
Min. |
Typ. |
Max. |
| 输入监测PD响应度 |
(μA/mW) |
30 |
- |
75 |
| 输出监测PD响应度 |
(μA/mW) |
4.0 |
- |
25 |
监测 PD 反向电压 |
(V) |
- |
5 |
20 |
| 监测PD直向电流 |
(mA) |
- |
- |
10 |
| 暗电流 (-5v, 25°C) |
(nA) |
- |
- |
1 |
泵浦激光器规格
性能 |
Min. |
Typ. |
Max. |
泵激光器 阈值电流 |
(mA) |
- |
40 |
55 |
泵激光器 工作 电流（ BOL ） |
(mA) |
- |
- |
900 |
泵激光器 工作 电压 |
(V) |
- |
- |
2.6 |
TEC 电流（最大△ T=5 5 °C ） |
(A) |
- |
1.5 |
1.7 |
TEC 电压（最大 △ T=50 °C ) |
(V) |
- |
- |
2.6 |
热敏电阻器阻力 (25 °C ) |
(KΩ) |
9.5 |
10 |
10.5 |
|
|

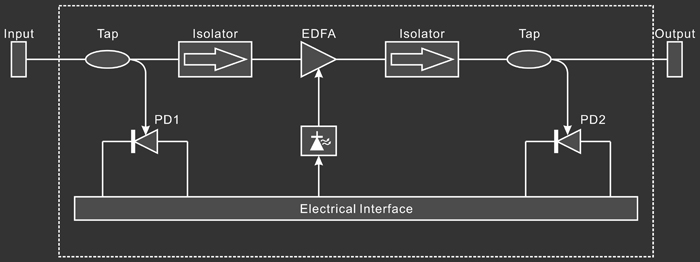

电源理框图 |
| |
 |
|
电接口定义 |
| |
Pin |
Definition |
Pin |
Definition |
1 |
监测PD地 |
2 |
输入监测PD阴极（-） |
3 |
输入监测PD阴极（-） |
4 |
输出监测PD阴极（-） |
5 |
输出监测PD阳极（+） |
6 |
泵浦激光器 热敏电阻器 |
7 |
泵浦激光器阳极 ( + ) |
8 |
泵浦激光器阳极 ( + ) |
9 |
泵浦激光器监测PD阴极（-） |
10 |
泵浦激光器监测PD阳极（+） |
11 |
泵浦激光器 TEC 阳极（+） |
12 |
泵浦激光器 TEC 阳极（+） |
13 |
泵浦激光器 TEC 阳极（+） |
14 |
泵浦激光器 TEC 阴极（-） |
15 |
泵浦激光器 TEC 阴极（-） |
16 |
泵浦激光器 TEC 阴极（-） |
17 |
泵浦激光器地 |
18 |
泵浦激光器 热敏电阻器 |
19 |
泵浦激光器阴极 ( - ) |
20 |
泵浦激光器阴极 ( - ) |
注：1：电气连接是由通过一个有力的20引脚连接器完成的（有两排，每排十个，脚距2.0mm, 0.5×0.5mm），Samtec TMMH-110-01-G-DV-EC或相等的。
2：增益模块盒与泵二极管激光器孤立开来。 |
|
产品系列 |
| |
型号 |
增益 ( dB )
( Pin=-30dBm ) |
输出功率 ( dBm )
( Pin=-30dBm ) |
噪声系数 ( dB ) |
滤波器 |
SPA4320-GM02/S-000 |
20 |
-10 |
<4.5 |
不带滤波器 |
SPA4325-GM02/S-000 |
25 |
-5 |
<4.5 |
SPA4330-GM02/S-000 |
30 |
0 |
<4.5 |
SPA4335-GM02/H-000 |
35 |
5 |
<4.5 |
SPA4325-GM02/S-XXX |
25 |
-5 |
<4.0 |
带用户选定的滤波器 |
SPA4330-GM02/S-XXX |
30 |
0 |
<4.0 |
SPA4335-GM02/H-XXX |
35 |
5 |
<4.0 |
SPA4340-GM02/H-XXX |
40 |
10 |
<4.0 |
· |
|

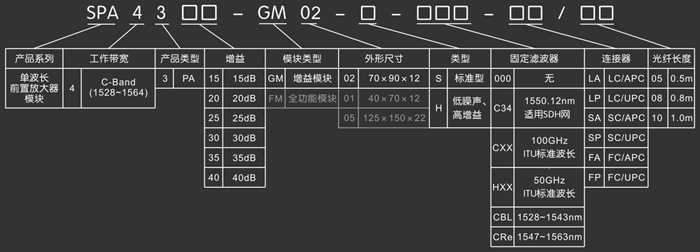

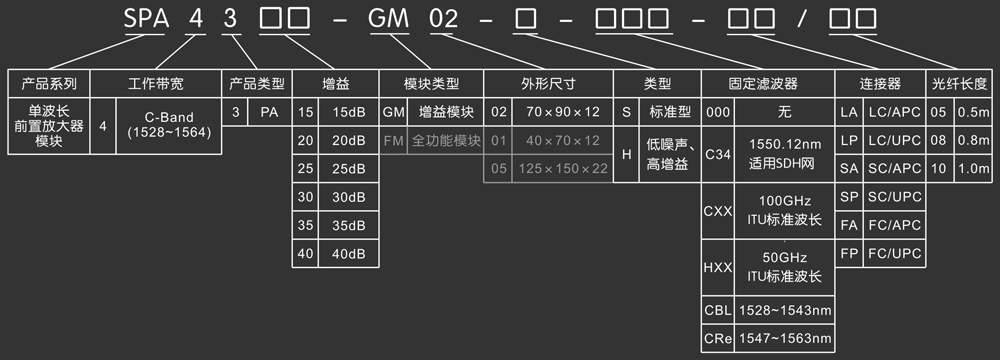

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
