 技术指标
|
| |
 光学特性 & 通用特性
性能 |
Min. |
Typ. |
Max. |
|
光
学
特
性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
| 输入光功率 (pin) |
(dBm) |
-10 |
|
+4 |
输出功率
@ Pin = - 30dBm |
SBA4113-GM02 |
(dB) |
13 |
|
|
SBA4114-GM02 |
14 |
|
|
SBA4115-GM02 |
15 |
|
|
SBA4116-GM02 |
16 |
|
|
SBA4117-GM02 |
17 |
|
|
SBA4118-GM02 |
18 |
|
|
SBA4119-GM02 |
19 |
|
|
SBA4120-GM02 |
20 |
|
|
SBA4121-GM02 |
21 |
|
|
SBA4122-GM02 |
22 |
|
|
SBA4123-GM02 |
23 |
|
|
| 噪声系数
|
(dB) |
|
4.0
|
5.0
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
| 输出/输入光隔离 |
(dB) |
30 |
|
|
| 反射损耗 |
UPC |
(dB) |
45 |
|
|
APC |
55 |
|
|
通
用
特
性 |
光纤类型 |
|
SMF-28, 900μm loose tube |
| 光纤连接器 |
|
LC, SC, FC |
| 光纤连接器端面 |
|
UPC,APC |
| 工作温度 |
(℃) |
-5 |
|
70 |
| 储存温度 |
(℃) |
-40 |
|
+85 |
| 相对湿度 |
(%RH) |
+5 |
|
+95 |
| 外形尺寸 (W)×(L)×(H) |
( mm ) |
70×90×12 |
输入与输出监测PD规格
性能 |
Min. |
Typ. |
Max. |
| 输入监测PD响应度 |
(μA/mW) |
30 |
- |
75 |
| 输出监测PD响应度 |
(μA/mW) |
1.0 |
- |
25 |
监测 PD 反向电压 |
(V) |
- |
5 |
20 |
| 监测PD直向电流 |
(mA) |
- |
- |
10 |
| 暗电流 (-5v, 25°C) |
(nA) |
- |
- |
5 |
泵浦激光器规格
性能 |
Min. |
Typ. |
Max. |
泵激光器 阈值电流 |
(mA) |
- |
40 |
55 |
泵激光器 工作 电流（ BOL ） |
(mA) |
- |
- |
1200 |
泵激光器 工作 电压 |
(V) |
- |
- |
2.6 |
TEC 电流（最大△ T=5 5 °C ） |
(A) |
- |
- |
2.2 |
TEC 电压（最大 △ T=50 °C ) |
(V) |
- |
- |
3.3 |
热敏电阻器阻力 (25 °C ) |
(KΩ) |
9.5 |
10 |
10.5 |
|
|
电源理框图 |
| |
 |
|
电接口定义 |
| |
Pin |
Definition |
Pin |
Definition |
1 |
监测PD地 |
2 |
输入监测PD阴极（-） |
3 |
输入监测PD阴极（-） |
4 |
输出监测PD阴极（-） |
5 |
输出监测PD阳极（+） |
6 |
泵浦激光器 热敏电阻器 |
7 |
泵浦激光器阳极 ( + ) |
8 |
泵浦激光器阳极 ( + ) |
9 |
泵浦激光器监测PD阴极（-） |
10 |
泵浦激光器监测PD阳极（+） |
11 |
泵浦激光器 TEC 阳极（+） |
12 |
泵浦激光器 TEC 阳极（+） |
13 |
泵浦激光器 TEC 阳极（+） |
14 |
泵浦激光器 TEC 阴极（-） |
15 |
泵浦激光器 TEC 阴极（-） |
16 |
泵浦激光器 TEC 阴极（-） |
17 |
泵浦激光器地 |
18 |
泵浦激光器 热敏电阻器 |
19 |
泵浦激光器阴极 ( - ) |
20 |
泵浦激光器阴极 ( - ) |
注：1：电气连接是由通过一个有力的20引脚连接器完成的（有两排，每排十个，脚距2.0mm, 0.5×0.5mm），Samtec TMMH-110-01-G-DV-EC或相等的。
2：增益模块盒与泵二极管激光器孤立开来。 |
|
产品系列 |
| |
型号 |
输入功率范围
( dBm )
|
输出功率 ( dBm )
( Pin=0dBm ) |
泵浦激光器 |
噪声系数 ( dB ) |
SBA4113-GM02-C |
-10~+4 |
13 |
带制冷 |
<4.0 |
SBA4114-GM02-C |
-10~+4 |
14 |
<4.0 |
SBA4115-GM02-C |
-10~+4 |
15 |
<4.0 |
SBA4116-GM02-C |
-10~+4 |
16 |
<4.0 |
SBA4117-GM02-C |
-10~+4 |
17 |
<4.0 |
SBA4118-GM02-C |
-10~+4 |
18 |
<4.0 |
SBA4119-GM02-C |
-10~+4 |
19 |
<4.5 |
SBA4120-GM02-C |
-10~+4 |
20 |
<4.5 |
SBA4121-GM02-C |
-10~+4 |
21 |
<4.5 |
SBA4122-GM02-C |
-10~+4 |
22 |
<5.0 |
SBA4123-GM02-C |
-10~+4 |
23 |
<5.0 |
· |
|

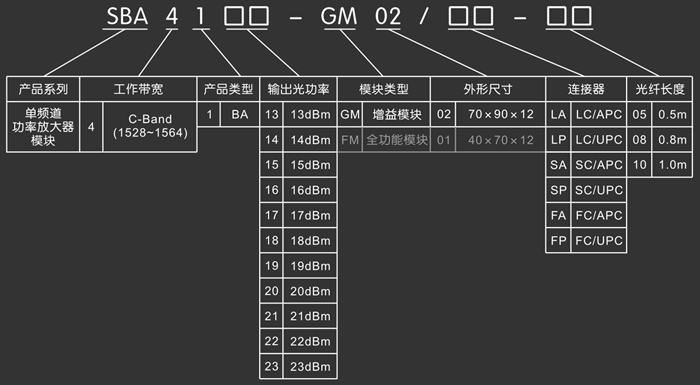

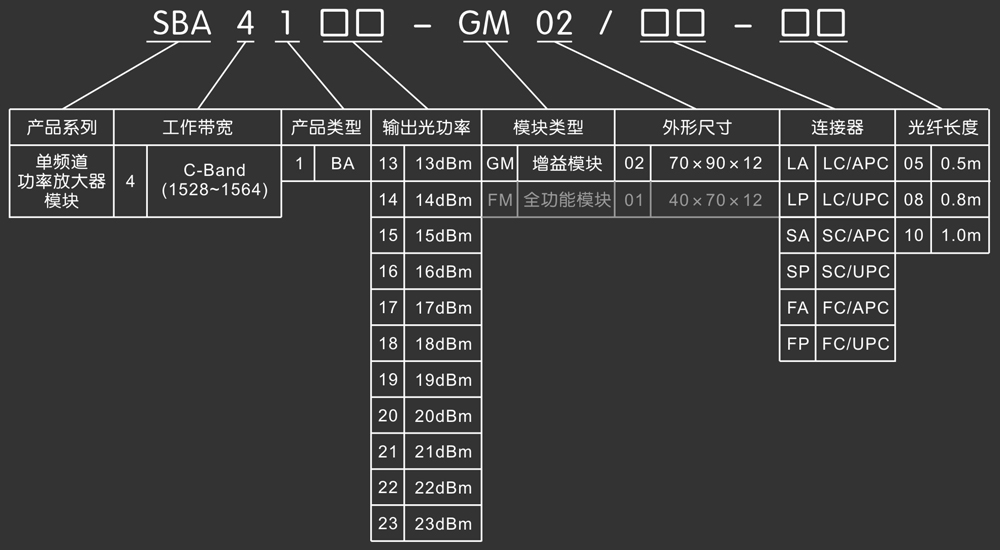

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
