 技术指标
|
| |
性能 |
Min. |
Typ. |
Max. |
|
光
学
特
性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
| 输入光功率 (pin) |
(dBm) |
-10 |
|
+4 |
输出功率
@ Pin = - 30dBm |
SBA4113-FM02 |
(dB) |
13 |
|
|
SBA4114-FM02 |
14 |
|
|
SBA4115-FM02 |
15 |
|
|
SBA4116-FM02 |
16 |
|
|
SBA4117-FM02 |
17 |
|
|
SBA4118-FM02 |
18 |
|
|
SBA4119-FM02 |
19 |
|
|
SBA4120-FM02 |
20 |
|
|
SBA4121-FM02 |
21 |
|
|
SBA4122-FM02 |
22 |
|
|
SBA4123-FM02 |
23 |
|
|
| 噪声系数
|
(dB) |
|
4.0
|
5.0
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
| 输出/输入光隔离 |
(dB) |
30 |
|
|
| 反射损耗 |
UPC |
(dB) |
45 |
|
|
APC |
55 |
|
|
| 光纤类型 |
|
SMF-28, 900μm loose tube |
| 光纤连接器 |
|
LC, SC, FC |
| 光纤连接器端面 |
|
UPC,APC |
通
用
特
性 |
通信接口 |
|
RS232 |
| 电源电压1) |
(V) |
3.1 |
3.3 |
3.5 |
| 功耗 |
非制冷激光器 |
(w) |
|
1.0 |
2.0 |
带制冷激光器 |
|
2.0 |
10.0 |
| 工作温度 |
(℃) |
-5 |
|
60 |
| 储存温度 |
(℃) |
-40 |
|
+85 |
| 相对湿度 |
(%RH) |
+5 |
|
+95 |
| 外形尺寸 (W)×(L)×(H) |
( mm ) |
70×90×15 |
注：1、电源电压可选用DC+5V
|
|
电接口定义 |
| |
管脚 |
内容 |
管脚 |
内容 |
1 |
+3.3V |
2 |
+3.3V |
3 |
空 |
4 |
空 |
5 |
地 |
6 |
地 |
7 |
上位机接收 |
8 |
上位机发射 |
9 |
地 |
10 |
地 |
11 |
空 |
12 |
空 |
13 |
放大器开关（使能）输入，低电平使能 |
14 |
空 |
15 |
空 |
16 |
空 |
17 |
空 |
18 |
空 |
19 |
空 |
20 |
空 |
21 |
地 |
22 |
地 |
23 |
空 |
24 |
空 |
25 |
地 |
26 |
地 |
27 |
空 |
28 |
空 |
29 |
+3.3V |
30 |
+3.3V |
注：30-Pin type: HIROSE DF11-30DP-2DSA |
|
产品系列 |
| |
型号 |
输入功率范围
( dBm )
|
输出功率 ( dBm )
( Pin=0dBm ) |
噪声系数 ( dB ) |
SBA4113-FM02 |
-10~+4 |
13 |
<4.0 |
SBA4114-FM02 |
-10~+4 |
14 |
<4.0 |
SBA4115-FM02 |
-10~+4 |
15 |
<4.0 |
SBA4116-FM02 |
-10~+4 |
16 |
<4.0 |
SBA4117-FM02 |
-10~+4 |
17 |
<4.0 |
SBA4118-FM02 |
-10~+4 |
18 |
<4.0 |
SBA4119-FM02 |
-10~+4 |
19 |
<4.5 |
SBA4120-FM02 |
-10~+4 |
20 |
<4.5 |
SBA4121-FM02 |
-10~+4 |
21 |
<4.5 |
SBA4122-FM02 |
-10~+4 |
22 |
<5.0 |
SBA4123-FM02 |
-10~+4 |
23 |
<5.0 |
· |
|

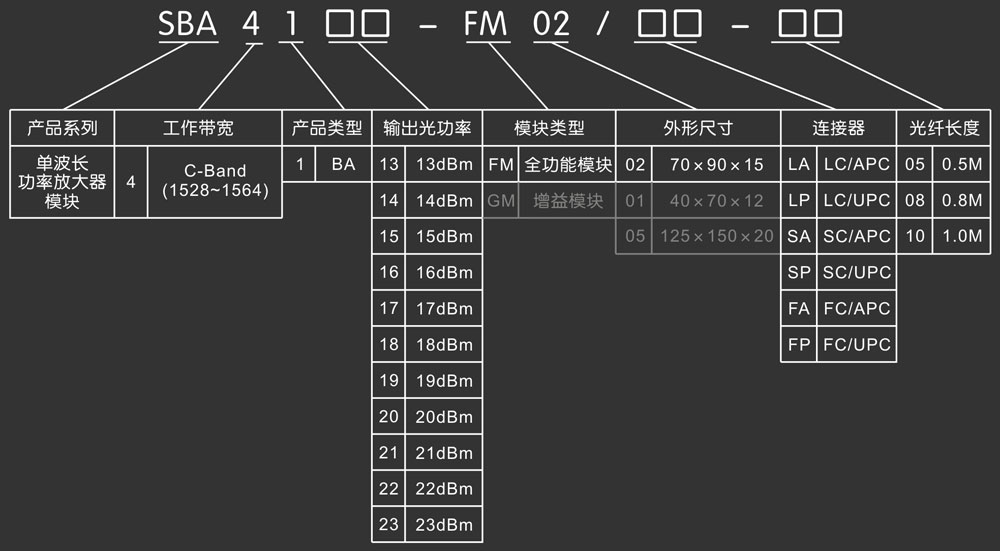

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
