 技术指标
|
| |
性能 |
指标 |
补充 |
Min. |
Typ. |
Max. |
光
学
特
性 |
波长 |
(nm) |
1540 |
|
1563 |
|
| 工作模式 |
|
持续 CW |
|
输入功率 |
(dBm) |
+3 |
+6.0 |
+15 |
HHOA-F5100 |
-10 |
0.0 |
+10 |
HHOA-F5200 |
总输出功率 |
(dBm) |
27 |
|
39 |
|
每口输出功率 |
(dBm) |
11 |
|
22.5 |
|
输出口数 |
|
4 |
|
32 |
可选 64口 |
每口功率相差值 |
(dB) |
-0.5 |
|
+0.5 |
|
噪声系数 |
(dB) |
|
4.5 |
5 |
HHOA-F5100 (Pin=6dBm) |
| |
4.5 |
5 |
HHOA-F5200 (Pin=0dBm) |
系统CNR劣化 |
(dB) |
|
|
1.0 |
Pin=6dBm |
偏振相关增益 |
(dB) |
|
0.3 |
|
|
偏振模块色散 |
(ps/nm) |
|
|
0.4 |
|
| 输入/输出光隔离 |
(dB) |
30 |
|
|
|
输入/输出泵浦光泄漏 |
(dBm) |
|
|
-35 |
|
| 输入/输出回波损耗 |
(dB) |
45 |
|
|
|
| 控制模式 |
|
APC, ACC |
|
| 光功率可调范围 |
(%) |
55 |
|
100 |
|
| 功率稳定性 |
(% rms) |
|
|
1 |
8 hours, 25 ℃ |
| 输入/输出光纤 |
|
SMF28 900 μ m |
|
| 光纤长度 |
(m) |
0.5 |
0.8 |
1.5 |
|
| 光纤链接器 |
|
SC/APC, LC/APC |
|
通
用
特
性 |
串行接口 |
|
RS232 |
|
供电 |
(VDC) |
5 |
5 |
12 |
|
功耗 |
(W) |
|
30 |
|
|
工作温度 |
( ℃ ) |
0 |
|
50 |
|
贮存温度 |
( ℃ ) |
-40 |
|
80 |
|
相对湿度 |
(%) |
5 |
|
95 |
|
外观 |
(mm) |
250 × 160 × 32
|
不带热沉 |
270 × 160 × 72 |
带热沉 |
|
|
| 管脚定义 |
| |
管脚 |
内容 |
管脚 |
内容 |
1 |
VCC +5V |
14 |
GND |
2 |
VCC +5V |
15 |
GND |
3 |
VCC +5V |
16 |
GND |
4 |
VCC +5V |
17 |
GND |
5 |
NC |
18 |
RS232输出（TTL）TXD |
6 |
NC |
19 |
输入功率丢失告警* |
7 |
EDFA温度告警*(TTL) |
20 |
NC |
8 |
输出功率告警*(TTL) |
21 |
放大器使能输入 |
9 |
泵浦源偏置告警*(TTL) |
22 |
RS232输入（TTL）RXD |
10 |
泵温度告警*(TTL) |
23 |
NC |
11 |
NC |
24 |
VCC +5V |
12 |
VCC +5V |
25 |
GND |
13 |
GND |
|
|
*所有告警置TTL高电平 |
|
| 产品系列 |
 HHOA-F5100系列 |
| |
型号 |
总输出功率 (dBm) |
输入功率范围 (dBm) |
输出口数 (pcs) |
每口输出功率 (dBm) |
HHOA-F5127×02 |
≥27dBm(500mw) |
+3 ~ +15dBm |
2 |
23.5 |
HHOA-F5127×04 |
4 |
20 |
HHOA-F5127×08 |
8 |
16.5 |
HHOA-F5128×02 |
≥28dBm(630mw) |
+3 ~ +15dBm |
2 |
24.5 |
HHOA-F5128×04 |
4 |
21 |
HHOA-F5128×08 |
8 |
17.5 |
HHOA-F5129×02 |
≥29dBm(800mw) |
+3 ~ +15dBm |
2 |
25.5 |
HHOA-F5129×04 |
4 |
22 |
HHOA-F5129×08 |
8 |
18.5 |
HHOA-F5130×04 |
≥30dBm(1000mw) |
+3 ~ +15dBm |
4 |
23 |
HHOA-F5130×08 |
8 |
19.5 |
HHOA-F5130×16 |
16 |
16 |
HHOA-F5131×04 |
≥31dBm(1260mW) |
+3 ~ +15dBm |
4 |
24 |
HHOA-F5131×08 |
8 |
20.5 |
HHOA-F5131×16 |
16 |
17 |
HHOA-F5131×32 |
32 |
13.5 |
HHOA-F5132×04 |
≥32dBm(1580mW) |
+3 ~ +15dBm |
4 |
25 |
HHOA-F5132×08 |
8 |
21.5 |
HHOA-F5132×16 |
16 |
18 |
HHOA-F5132×32 |
32 |
14.5 |
HHOA-F5133×04 |
≥33dBm(2000mW) |
+3 ~ +15dBm |
4 |
26 |
HHOA-F5133×08 |
8 |
22.5 |
HHOA-F5133×16 |
16 |
19 |
HHOA-F5133×32 |
32 |
15.5 |
HHOA-F5134×08 |
≥34dBm(2510mW) |
+3 ~ +15dBm |
8 |
23.5 |
HHOA-F5134×16 |
16 |
20 |
HHOA-F5134×32 |
32 |
16.5 |
HHOA-F5135×08 |
≥35dBm(3160mW) |
+3 ~ +15dBm |
8 |
24.5 |
HHOA-F5135×16 |
16 |
21 |
HHOA-F5135×32 |
32 |
17.5 |
HHOA-F5136×08 |
≥36dBm(4000mW) |
+3 ~ +15dBm |
8 |
25.5 |
HHOA-F5136×16 |
16 |
22 |
HHOA-F5136×32 |
32 |
18.5 |
HHOA-F5137×16 |
≥37dBm(5000mW) |
+3 ~ +15dBm |
16 |
23 |
HHOA-F5137×32 |
32 |
19.5 |
HHOA-F5137×64 |
64 |
16 |
HHOA-F5138×16 |
≥38dBm(6300mW) |
+3 ~ +15dBm |
16 |
24 |
HHOA-F5138×32 |
32 |
20.5 |
HHOA-F5138×64 |
64 |
17 |
HHOA-F5139×16 |
≥39dBm(8000mW) |
+3 ~ +15dBm |
16 |
25 |
HHOA-F5139×32 |
32 |
21.5 |
HHOA-F5139×64 |
64 |
18 |
HHOA-F5140×16 |
≥40dBm(10000mW) |
+3 ~ +15dBm |
16 |
26 |
HHOA-F5140×32 |
32 |
22.5 |
HHOA-F5140×64 |
64 |
19 |
|
|
| HHOA-F5200 系列 |
| |
型号 |
总输出功率 (dBm) |
输入功率范围 (dBm) |
输出口数 (pcs) |
每口输出功率 (dBm) |
HHOA-F5227×02 |
≥27dBm(500mw) |
-10 ~ +10dBm |
2 |
23.5 |
HHOA-F5227×04 |
4 |
20 |
HHOA-F5227×08 |
8 |
16.5 |
HHOA-F5228×02 |
≥28dBm(630mw) |
-10 ~ +10dBm |
2 |
24.5 |
HHOA-F5228×04 |
4 |
21 |
HHOA-F5228×08 |
8 |
17.5 |
HHOA-F5229×02 |
≥29dBm(800mw) |
-10 ~ +10dBm |
2 |
25.5 |
HHOA-F5229×04 |
4 |
22 |
HHOA-F5229×08 |
8 |
18.5 |
HHOA-F5230×04 |
≥30dBm(1000mw) |
-10 ~ +10dBm |
4 |
23 |
HHOA-F5230×08 |
8 |
19.5 |
HHOA-F5230×16 |
16 |
16 |
HHOA-F5231×04 |
≥31dBm(1260mW) |
-10 ~ +10dBm |
4 |
24 |
HHOA-F5231×08 |
8 |
20.5 |
HHOA-F5231×16 |
16 |
17 |
HHOA-F5231×32 |
32 |
13.5 |
HHOA-F5232×04 |
≥32dBm(1580mW) |
-10 ~ +10dBm |
4 |
25 |
HHOA-F5232×08 |
8 |
21.5 |
HHOA-F5232×16 |
16 |
18 |
HHOA-F5232×32 |
32 |
14.5 |
HHOA-F5233×04 |
≥33dBm(2000mW) |
-10 ~ +10dBm |
4 |
26 |
HHOA-F5233×08 |
8 |
22.5 |
HHOA-F5233×16 |
16 |
19 |
HHOA-F5233×32 |
32 |
15.5 |
HHOA-F5234×08 |
≥34dBm(2510mW) |
-10 ~ +10dBm |
8 |
23.5 |
HHOA-F5234×16 |
16 |
20 |
HHOA-F5234×32 |
32 |
16.5 |
HHOA-F5235×08 |
≥35dBm(3160mW) |
-10 ~ +10dBm |
8 |
24.5 |
HHOA-F5235×16 |
16 |
21 |
HHOA-F5235×32 |
32 |
17.5 |
HHOA-F5236×08 |
≥36dBm(4000mW) |
-10 ~ +10dBm |
8 |
25.5 |
HHOA-F5236×16 |
16 |
22 |
HHOA-F5236×32 |
32 |
18.5 |
HHOA-F5237×16 |
≥37dBm(5000mW) |
-10 ~ +10dBm |
16 |
23 |
HHOA-F5237×32 |
32 |
19.5 |
HHOA-F5237×64 |
64 |
16 |
HHOA-F5238×16 |
≥38dBm(6300mW) |
-10 ~ +10dBm |
16 |
24 |
HHOA-F5238×32 |
32 |
20.5 |
HHOA-F5238×64 |
64 |
17 |
HHOA-F5239×16 |
≥39dBm(8000mW) |
-10 ~ +10dBm |
16 |
25 |
HHOA-F5239×32 |
32 |
21.5 |
HHOA-F5239×64 |
64 |
18 |
HHOA-F5240×16 |
≥40dBm(10000mW) |
-10 ~ +10dBm |
16 |
26 |
HHOA-F5240×32 |
32 |
22.5 |
HHOA-F5240×64 |
64 |
19 |
|
|

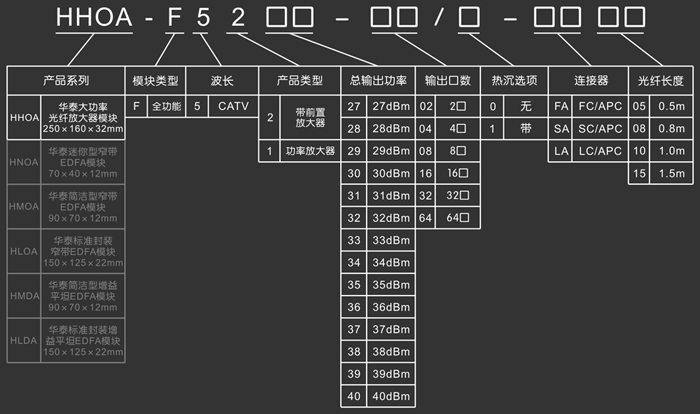

型号解释 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
2、光纤连接器数订货时注明接头定义。
|
|
| |
