FGA4400-FM02 (70×90×15mm)
C-Band DWDM FGA Full Function Module
C波段 增益平坦 固定增益 全功能模块
  FGA4400-FM02 产品图片 相关下载 技术参数
产品 固定增益光纤放大器模块 FGA4400-FM02 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光
学
特
性
 工作波长范围(λ)
(nm)
1529.16

1563.86
ITU 88CH
工作频道数
(CH)
1
44

总输入光功率 (Pi)
(dBm)
-30

+3

饱和输出功率 (Po)
(dBm)
14

22
客户选定
最佳增益平坦 (OFG)
(dB)
18

33
客户选定
增益平坦度
(dB)

0.7
1.0
Peak to Peak
噪声系数
(dB)

4.7
5.5
Max. output,Max. gain
输入光功率监测精度
(dB)
-0.5

+0.5

输出光功率检测精度
(dB)
-0.5

+0.5

平均增益精度
(dB)
-0.5

+0.5

增益稳定性
(dB)
-0.25

+0.25

偏振相关增益(PDG)
(dB)

0.3

偏振相关损耗(PDL)
(dB)

0.3

偏振模式色散(PMD)
(ps)

0.3

输入/输出光隔离
(dB)
30

泵浦光泄漏
(dBm)

-30

回波损耗
(dB)
45

UPC
55

APC
光管理频道波长范围
(nm)
1500
1510
1520

瞬
态
特
性		 瞬态抑制时间
(μs)

700
15dB Add/Drop
瞬态过冲
(dB)
-1.5

+1.5
15dB Add/Drop
瞬态增益变化
(dB)
-0.5

+0.5

通
用
特
性
 通信接口
RS232

光纤类型
Coming SMF-28TM or equivalent

光纤外径
(μm)

900

尾纤长度
(mm)

1000

供电
(V)
+4.75
+5.0
+5.25
220VAC
功耗
(W)

30

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
+5

+95

尺寸 (W)×(D)×(H)
( mm )
70×90×15


30 Pin 管脚定义

管脚
内容
管脚
内容
1
+3.3V
2
+3.3V
3
空
4
空
5
地
6
地
7
上位机接收
8
上位机发射
9
地
10
地
11
空
12
空
13
放大器开关（使能）输入，低电平使能
14
空
15
空
16
空
17
空
18
空
19
空
20
空
21
地
22
地
23
空
24
空
25
地
26
地
27
空
28
空
29
+3.3V
30
+3.3V
注：30-Pin type: HIROSE DF11-30DP-2DSA

产品系列

型号
饱和输出功率(dBm)
最佳平坦增益(dB)
增益平坦(dB)
监测光口模式
OSC光口模式
FGA4414-G口口-FM02
14
18、20、22、24、27、33
可选
<1.0
1、MO: 带输出监测
2、MI:  带输入监测
3、MIO: 带输入
               和输出监测
1、OD: OSC / Drop
2、OA:  OSC / Add
3、ODA:OSC / Drop
                & Add
FGA4418-G口口-FM02
18
FGA4420-G口口-FM02
20
FGA4422-G口口-FM02
22

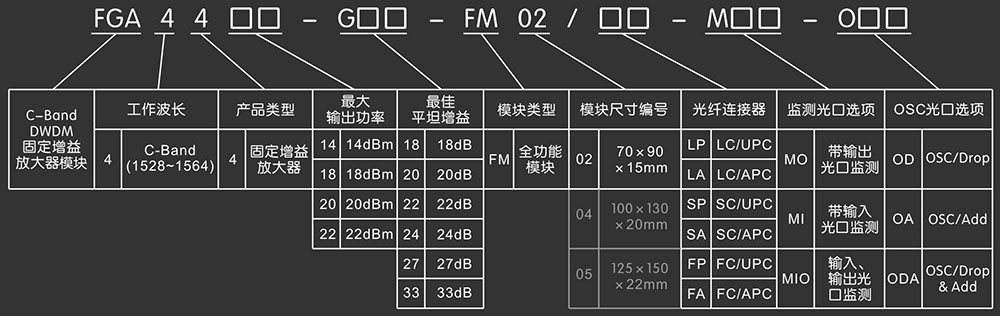

型号解释
