EATV5400x-FM05 (125×150×35mm)
大功率、多口输出
CATV FTTP EYDFA 模块
  EATV5400x-FM05 产品图片 相关下载 技术参数


产品概述
        Huatai华泰EATV5400系列,是一组专为CATV系统设计的,低噪声、高性能、大功率,多口输出的EYDFA模块。为CATV系统在大、中城市的大面积覆盖,提供了一种灵活的、低成本FTTx 解决方案。
        GM为增益模块(Gain Block Module),不带电子控制电路。
       FM为全功能模块(Full function Module),带电子控制电路。
        EATV5400D系列,采用双级放大,前置放大器采用低噪声EDFA,输出级采用高功率EYDFA。整机在输入光功率Pin=0dBm时,噪声系数Typ ≤4.5dB, Max ≤5.0dB。
        EATV5400S系列,采用单级高功率EYDFA。为保证良好的噪声系数,输入光功率应 >15dBm。
        EATV5400x-FM05,是一款全功能模块,采用125×150×35mm的行业标准尺寸。总输出功率最大37dBm,输出光口数量应不少于4口。
        客户在使用中,为保证模块的高可靠和长寿命工作,应加热沉和强制风冷。
产品特点
125×150×35mm 行业标准的小尺寸封装
先进的电子控制电路
优异的光学性能
集成的低功耗设计
APC、ACC工作模式
行业标准的RS232通信接口
极低的噪声系数 Typ≤4.5dB,Max≤5.0dB (Pin=0dBm,EATV5400D)
EATV5400D(双级放大),EATV5400S(单级放大)可选
输出光功率可调
总输出功率:27dBm~37dBm可选
输出光口数:4~64口可选
业界优异的性能价格比
主要应用
AM CATV
Digital CATV
DBS
FTTx PON
光电图

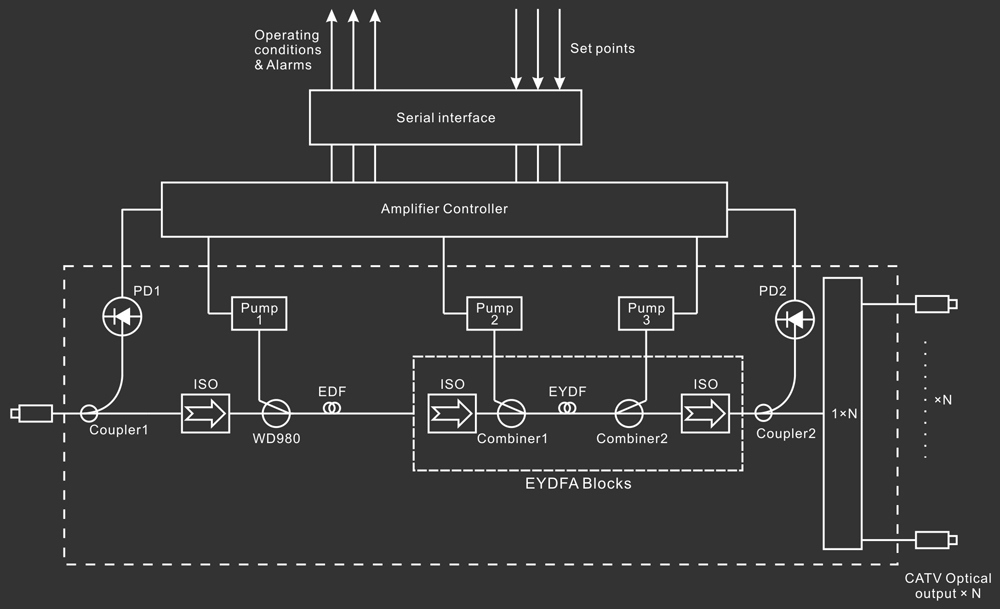

EATV5400D-FM05

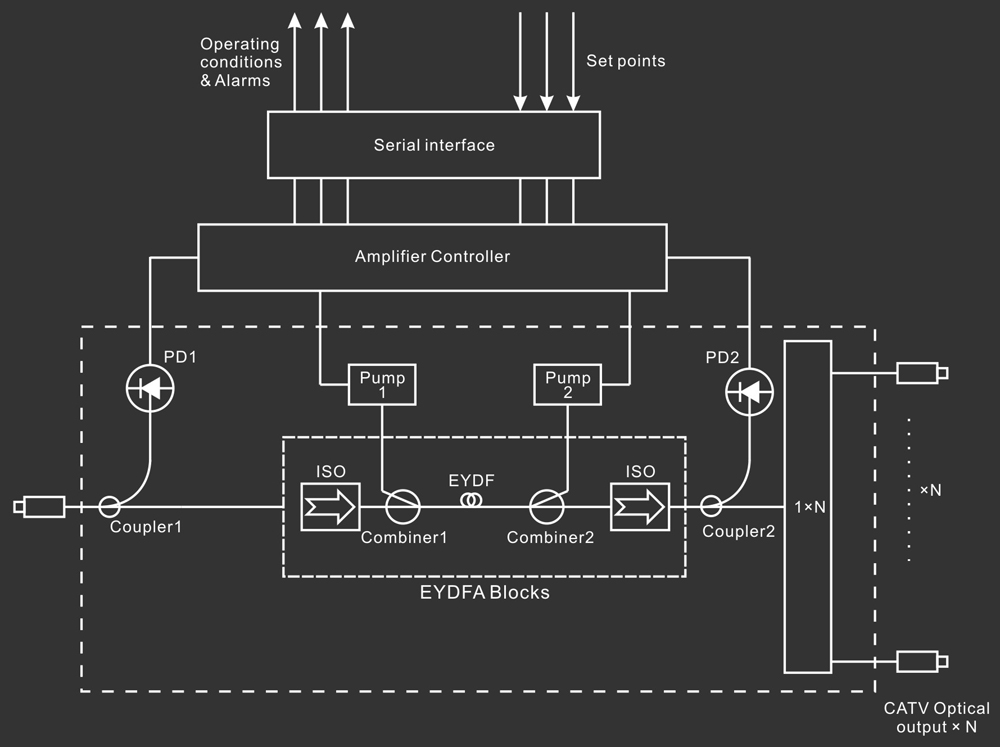

EATV5400S-FM05

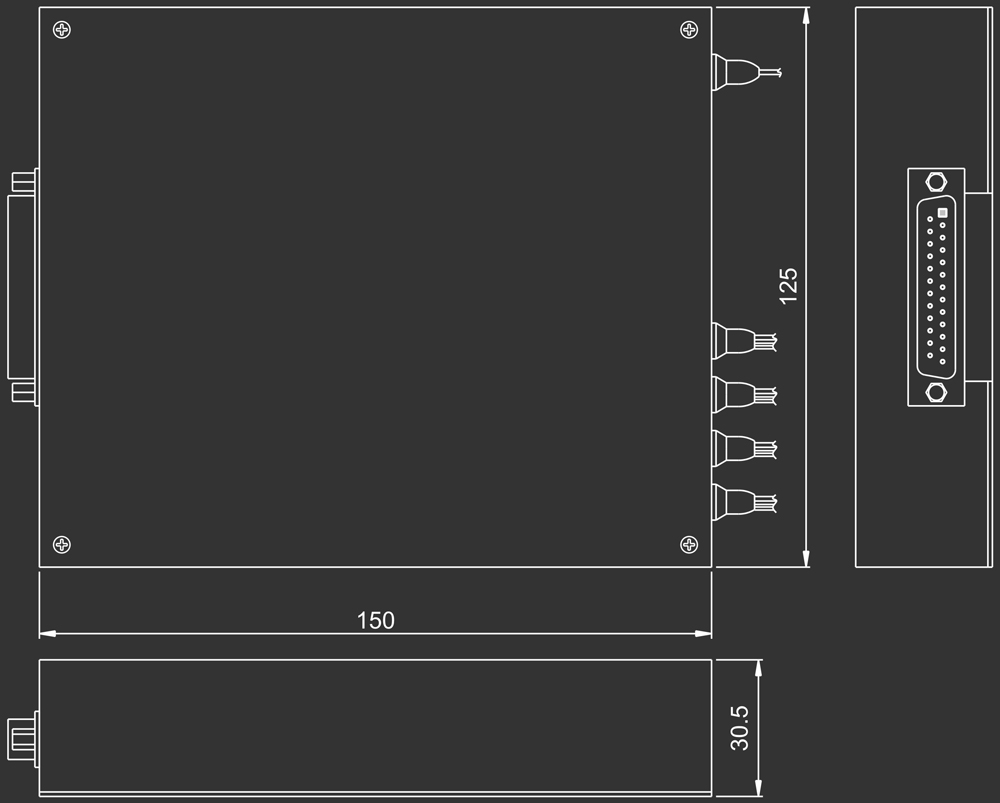

模块尺寸
