 技术指标
|
| |
 光学特征
性能 |
Min. |
Typ. |
Max. |
补充 |
| 光学特性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
|
| 典型应用 |
(nm) |
1540 |
|
1564 |
|
| 输入功率 |
(dBm) |
-10 |
|
+10 |
|
| 输出功率 |
(dBm) |
+13 |
|
+23 |
Pin=0dBm |
| 噪声系数 |
(dB) |
|
4.5 |
5.0 |
Pin = - 6dBm |
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.3 |
|
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.3 |
|
| 泵功率泄露 |
(dB) |
|
|
-30 |
|
| 输出&输入孤立 |
(dB) |
30 |
|
|
|
| 回波损耗 |
(dB) |
40 |
|
|
|
| 光纤类型 |
|
SMF-28, 900μm loose tube |
|
| 连接器类型 |
|
SC, FC, LC, MU, E2000 |
|
| 连接器磨光 |
|
UPC, APC |
|
| 通用特性 |
操作温度 |
(℃) |
0 |
|
65 |
|
| 储存温度 |
(℃) |
-40 |
|
+85 |
|
| 操作湿度 |
(%) |
+5 |
|
+85 |
|
| 功率消耗，未冷却泵 |
(W) |
|
|
1.5 |
|
| 尺寸 (W)×(D)×(H) |
|
2.76×3.5×0.47 ( " )
70×90×12 ( mm ) |
|
注意：光输入功率范围可特定
输入与输出监测PD规格
性能 |
Min. |
Typ. |
Max. |
| 输入监测PD响应度 |
(μA/mW) |
30 |
- |
75 |
| 输出监测PD响应度 |
(μA/mW) |
1.0 |
- |
25 |
| 监测PD反向电压 |
(V) |
- |
5 |
20 |
| 监测PD直向电流 |
(mA) |
- |
- |
10 |
| 暗电流 (-5v, 25℃) |
(nA) |
- |
- |
5 |
泵浦激光器规格
性能 |
输出功率13~17dBm |
输出功率18~23dBm |
Min. |
Typ. |
Max. |
Min. |
Typ. |
Max. |
| 泵激光器阈值电流 |
(mA) |
- |
- |
50 |
- |
- |
50 |
| 泵激光器正向电流 (BOL) |
(mA) |
- |
- |
500 |
- |
- |
1000 |
| 泵激光器正向电压 |
(V) |
- |
1.9 |
2.5 |
- |
2.2 |
2.5 |
| 泵激光器反向电压 |
(V) |
- |
- |
2.0 |
- |
- |
2.0 |
| TEC 电流 (最大. △T=50℃) |
(A) |
- |
- |
1.5 |
- |
- |
1.8 |
| TEC 电压 (最大. △T=50℃) |
(V) |
- |
- |
2.8 |
- |
- |
3.3 |
| 热敏电阻 (25℃) |
(KΩ) |
9.5 |
10 |
10.5 |
9.5 |
10 |
10.5 |
|
|
增益模块引脚分配 |
| |
Pin |
Definition |
Pin |
Definition |
1 |
监测PD地 |
2 |
输入监测PD阴极（-） |
3 |
输入监测PD阳极（+） |
4 |
输出监测PD阴极（-） |
5 |
输出监测PD阳极（+） |
6 |
泵浦激光器 热敏电阻器 |
7 |
泵浦激光器阳极 ( + ) |
8 |
泵浦激光器阳极 ( + ) |
9 |
泵浦激光器监测PD阴极（-） |
10 |
泵浦激光器监测PD阳极（+） |
11 |
泵浦激光器 TEC 阳极（+） |
12 |
泵浦激光器 TEC 阳极（+） |
13 |
泵浦激光器 TEC 阳极（+） |
14 |
泵浦激光器 TEC 阴极（-） |
15 |
泵浦激光器 TEC 阴极（-） |
16 |
泵浦激光器 TEC 阴极（-） |
17 |
泵浦激光器地 |
18 |
泵浦激光器 热敏电阻器 |
19 |
泵浦激光器阴极 ( - ) |
20 |
泵浦激光器阴极 ( - ) |
注意 1：20-Pin 连接器为两排，每排十个，脚距2.0mm, 0.5×0.5mm，Samtec TMMH-110-01-G-DV-EC或相等的。
2：增益模块盒与泵浦激光器的接地分开。 |
|
产品系列 |
| |
Model |
输出功率 (dBm)
(Pin=0dBm) |
输入功率范围(dBm) |
噪声系数(dB)
(Pin=0dBm) |
输入功率监控 |
输出功率监控 |
EATV5113-GM02 |
≥13 |
-10~+4 |
4.5 |
With |
With |
EATV5114-GM02 |
≥14 |
-10~+4 |
4.5 |
With |
With |
EATV5115-GM02 |
≥15 |
-10~+4 |
4.5 |
With |
With |
EATV5116-GM02 |
≥16 |
-10~+4 |
4.5 |
With |
With |
EATV5117-GM02 |
≥17 |
-10~+4 |
4.5 |
With |
With |
EATV5118-GM02 |
≥18 |
-10~+4 |
4.5 |
With |
With |
EATV5119-GM02 |
≥19 |
-10~+4 |
4.7 |
With |
With |
EATV5120-GM02 |
≥20 |
-10~+4 |
4.7 |
With |
With |
EATV5121-GM02 |
≥21 |
-10~+4 |
5.0 |
With |
With |
EATV5122-GM02 |
≥22 |
-10~+4 |
5.0 |
With |
With |
EATV5123-GM02 |
≥23 |
-10~+4 |
5.0 |
With |
With |
· |
|

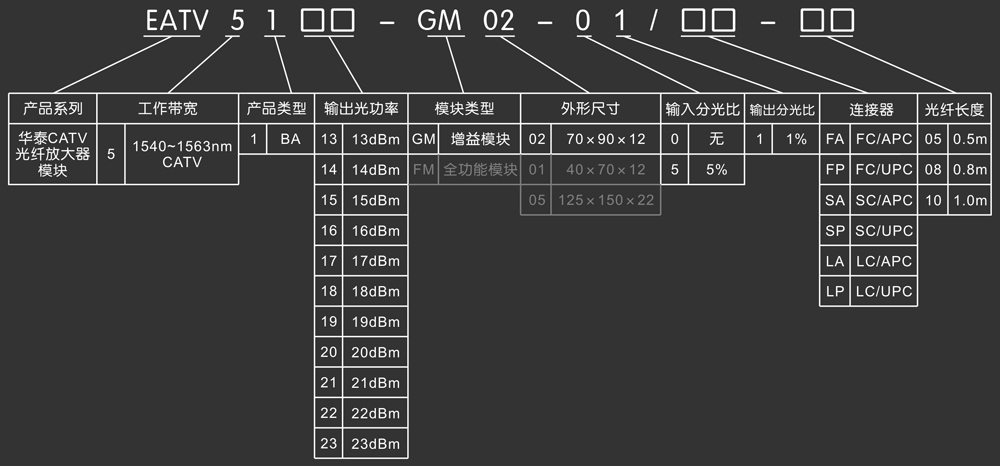

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
|
|
