 技术指标
|
| |
 光特性
性能 |
Min. |
Typ. |
Max. |
补充 |
| 光学特性 |
工作波长范围 |
(nm) |
1528 |
|
1564 |
|
| 典型应用 |
(nm) |
1540 |
|
1564 |
|
| 输入光功率 (pin) |
(dBm) |
-20 |
|
+3 |
|
| 输出功率 (Pin=0dBm)
|
(dBm) |
8 |
|
19 |
|
| 噪声系数
|
(dB) |
|
4.5 |
5.0 |
|
| 偏振相关损耗 (PDL) |
(dB) |
|
|
0.3 |
|
| 偏振相关增益 (PDG) |
(dB) |
|
|
0.5 |
|
| 偏振模式色散 (PMD) |
(ps) |
|
|
0.5 |
|
| 泵浦功率泄漏 |
(dB) |
|
|
-30 |
|
| 输出/输入光隔离 |
(dB) |
30 |
|
|
|
| 回传损耗
|
(dB) |
40 |
|
|
|
| 光纤类型 |
|
SMF-28, 900μm loose tube |
|
| 光纤连接器 |
|
LC, SC, FC, MU, E2000 |
|
| 光纤连接器端面 |
|
UPC,APC |
|
| 通用特性 |
工作温度 |
(℃) |
0 |
|
65 |
|
| 储存温度 |
(℃) |
-40 |
|
+85 |
|
| 相对湿度 |
(%RH) |
+5 |
|
+85 |
|
| 功耗, 非制冷泵浦 |
(w) |
|
|
1.5 |
|
| 外形尺寸 (W)×(L)×(H) |
|
1.57×2.76×4.7( " )
40×70×12( mm )
|
|
备注: 光输入功率的范围可定制
电特性
性能 |
Min. |
Typ. |
Max. |
| 泵浦激光器阈值电流 |
(mA) |
|
50 |
70 |
| 泵浦激光器工作温度 |
(℃) |
|
50 |
70 |
| 泵浦激光器工作电流 ( BOL ) |
(mA) |
|
|
600 |
| 泵浦激光器工作电压
|
(V) |
|
1.75 |
2.2* |
| 输出监控PD响应率(70℃) |
(μA/mW) |
0.3 |
1.1 |
15 |
| 输出监控PD反向电压 |
(V) |
|
5 |
20 |
| 输出监控PD直向电流 |
(mA) |
|
|
10 |
| 模糊电流(-5V, 25℃) |
(nA) |
|
|
5 |
泵浦激光器二极管正极与泵浦激光器PD负极共用同一个PIN
|
|
增益PIN分配 |
| |
6-Pin
Pin |
定义 |
Pin |
定义 |
1 |
泵浦激光器二极管正极(+) |
4 |
接地 |
2 |
泵浦激光器二极管负极(-) |
5 |
输出监控PD正极(+) |
3 |
泵浦激光器PD正极(+) |
6 |
输出监控负极 (-) |
* 70℃, 18dBm output.
12-Pin
Pin |
定义 |
Pin |
定义 |
1 |
接地, 光功率监控光电二极管 |
7 |
泵浦激光器背面监控负极(-) |
2 |
输入监控光电二极管负极(-) |
8 |
泵浦激光器背面监控正极(+) |
3 |
输入监控光电二极管正极(+) |
9 |
无连接头或是热敏电阻 |
4 |
输入监控光电二极管负极(-) |
10 |
泵浦激光器二极管正极(+) |
5 |
输入监控光电二极管正极(+) |
11 |
泵浦激光器二极管箱 |
6 |
无连接头或是热敏电阻 |
12 |
泵浦激光器二极管负极(-) |
|
|
产品系列 |
| |
型号 |
输出功率(dBm)
(Pin=0dBm) |
输入功率监控 |
输出功率监控 |
Pin口数 |
EATV5108-GM01-P06 |
≥08 |
NC |
With |
6 |
EATV5110-GM01-P06 |
≥10 |
NC |
With |
6 |
EATV5112-GM01-P06 |
≥12 |
NC |
With |
6 |
EATV5113-GM01-P06 |
≥13 |
NC |
With |
6 |
EATV5114-GM01-P06 |
≥14 |
NC |
With |
6 |
EATV5115-GM01-P06 |
≥15 |
NC |
With |
6 |
EATV5116-GM01-P06 |
≥16 |
NC |
With |
6 |
EATV5117-GM01-P06 |
≥17 |
NC |
With |
6 |
EATV5118-GM01-P06 |
≥18 |
NC |
With |
6 |
EATV5119-GM01-P06 |
≥19 |
NC |
With |
6 |
注：可选P12，带输入光功率监控
|
|

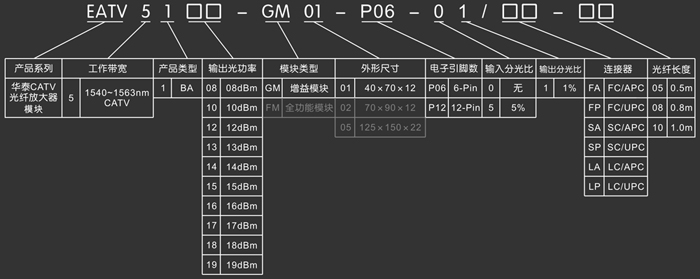

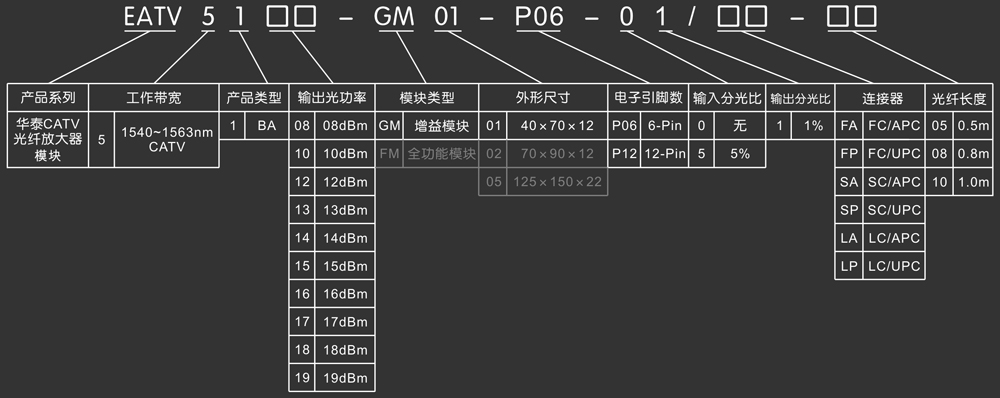

订货信息 |
| |
注：1、灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
|
|
| |
|
|
