 产品概述 Huatai华泰HWA4400系列，是专为C-Band DWDM光传输系统设计的一款固定增益放大器（Fixed Gain EDFA），符合C-Band 44波DWDM系统的各项通信技术要求。该放大器采用当今优异的光学性能、先进的电子控制技术和齐备的软件功能。优异的全集成电子瞬态控制技术，确保放大器在大动态输入光功率范围内，实现对最佳平坦增益OFG（Optical Flat Gain）的锁定。
HWA4400采用世界顶级品牌的泵浦激光器，先进的电子电路和低功耗设计，极大地降低了整机的热功耗。完善的FGC、ATC控制，良好的通风散热设计，保证了PUMP Laser的长寿命和高可靠工作。前面板的LCD提供整机的工作参数和告警。RS232和RJ45提供串行通信和SNMP网管接口。光丢失，激光自动关闭，提供了激光安全保护。
HWA4400适用于DWDM功率放大器（BA）和DWDM前置放大器（PA）。
产品特点  符合C-Band 44波 DWDM 系统的各项通信技术要求
优异的光学性能
优异的全集成电子瞬态控制技术
最佳平坦增益锁定（固定增益模式）
优异的增益平坦特性（GF<1.0dB）
优异的瞬态特性
低噪声系数
多种固定增益可供选择
多种饱和输出功率可供选择
最新的低功耗数字控制技术
输出光功率的瞬态抑制，保护光学设备
电信级的安全可靠性和网络管理功能
前面板LCD、LED提供整机的工作参数和故障告警
标准RS232通信接口
10/100M以太网接口，支持SNMP和WEB远程网络管理
可选1+1电源备份，支持热插拔
低功耗
业界优异的性能价格比
产品应用 C-Band 44 波 DWDM 功率放大器
C-Band 44 波 DWDM 前置放大器
长途干线网
城域网或接入网
各种SDH/PDH传输系统
FTTx PON
关联产品 FGA Module
功能、监测与报警
功能 |
固件升级 |
| 自动关断 |
| （带有功率极限）固定增益模式（FGA） |
| 输出功率控制模式（APC） |
| 泵浦电流控制模式（ACC） |
| 泵浦最大工作电流限制保护 |
监测 |
总输入功率 |
| 总输出功率 |
| 泵浦状态 |
| 机箱温度 |
报警 |
信号丢失告警 |
| 机箱温度告警 |
| 泵浦温度告警 |
| 泵浦电流告警 |

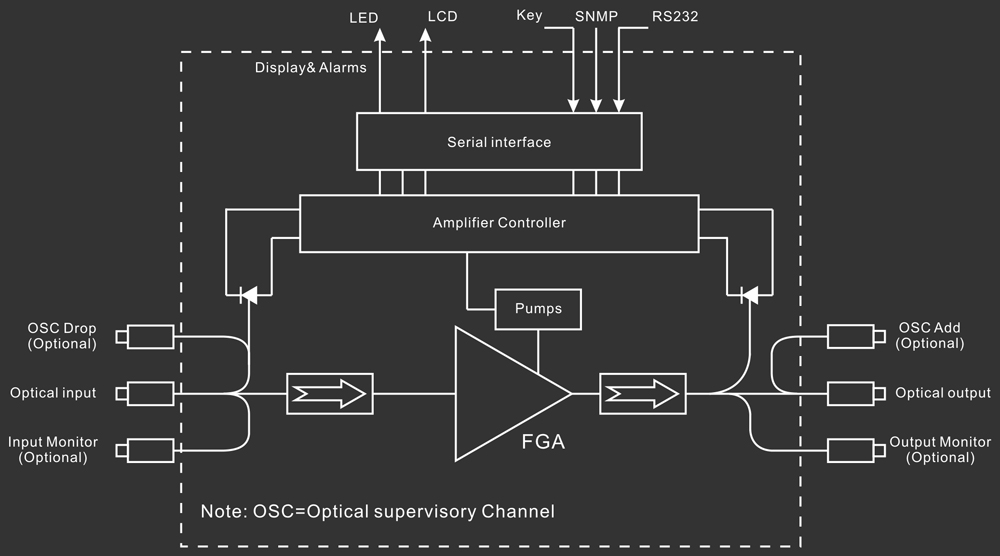

原理图
|
