HSA4400   (With SNMP)
C-Band Single Channel
单频道固定增益光纤放大器 (FGA)
  HSA4400 产品图片 相关下载 技术参数
产品 单频道固定增益光纤放大器 HSA4400 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光
学
特
性
 工作波长范围(λ)
(nm)
1528

1564
C-Band
输入光功率范围（Pi）
(dBm)
-36

+5

信号增益1) (dB)
17

33

最大输出光功率 ( Po )2) (dBm)
13

24

输入光功率监测精度 (dB)
-0.5

+0.5

输出光功率监测精度 (dB)
-0.5

+0.5

平均增益精度 (dB)
-0.5

+0.5

增益稳定性 (dB)
-0.25

+0.25

噪声系数
(dB)

4.7

Max gain
偏振相关损耗(PDL)
(dB)

0.5

偏振相关增益(PDG)
(dB)

0.5

偏振模式色散(PMD)
(ps)

0.3

输入/输出光隔离
(dB)
30

泵浦光泄漏
(dBm)

-30

回波损耗
(dB)
45

UPC
55

APC
光管理频道波长范围
(nm)
1500
1510
1520

瞬
态
特
性		 输入功率的瞬态高速变化 (μs)
50

瞬态设置时间 (μs)
1000

输出功率变化 (dB)
0.6
（Pin=±3dBm）

1.2
（Pin=±5dBm）

2.0
（Pin=±7dBm）
通
用
特
性
 SNMP网管接口

RJ45

通信接口
RS232

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)

30

工作温度
(℃)
-5

+70

储存温度
(℃)
-40

+85

工作相对湿度
(%)
+5

+95

尺寸 (W)×(D)×(H)
(mm)
483×205×44

注： 1）、信号增益由客户定制，可选：17dB、20dB、22dB、23dB、27dB、30dB、 33dB
2）、饱和输出功率由客户定制，可选：13dBm、17dBm、20dBm、22dBm、23dBm、24dBm

功能、监测与报警

功能
 固件升级
自动关断
（带有功率极限）固定增益模式 ( AGC )
输出功率控制模式（APC）
泵浦电流控制模式（ACC）
泵浦最大工作电流限制保护
监测
 总输入功率
总输出功率
泵浦状态
机箱温度
报警
 信号丢失告警
机箱温度告警
泵浦温度告警
泵浦电流告警

机箱尺寸

产品系列

型号
信号增益 ( dB )
饱和输出功率(dBm)
检测光口模式
OSC光口模式
HSA4417-G口口-M00-O00
17
13dBm、17dBm、20dBm、22dBm、23dBm、24dBm、
选定
无
无
HSA4420-G口口-M00-O00
20
HSA4422-G口口-M00-O00
22
HSA4425-G口口-M00-O00
25
HSA4427-G口口-M00-O00
27
HSA4430-G口口-M00-O00
30
HSA4433-G口口-M00-O00
33
注：1）检测光口模式选项：1、MO ( 带输出监测光口 )
2、MI ( 带输入监测光口 )
3、MIO ( 带输入和输出监测光口 )
2）光管理频道OSC光口模式选项：1、OD ( OSC / Drop )
2、OA ( OSC / Add )
3、ODA ( OSC / Drop & Add )

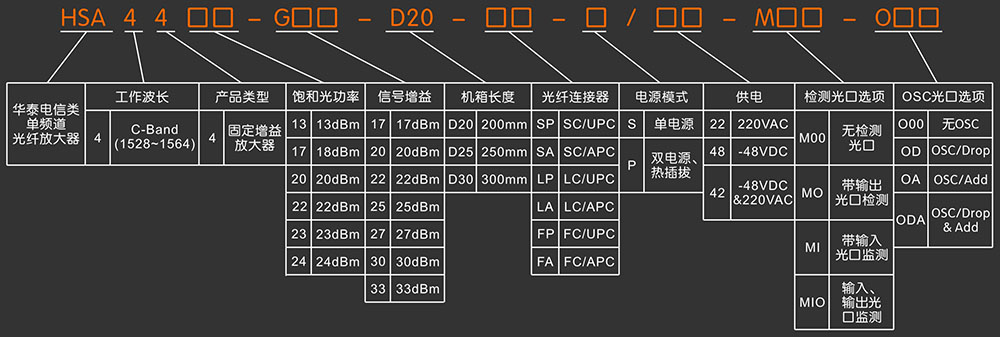

订货信息
