 技术指标 |
| |
性能 |
指标 |
补充 |
Min |
Typ |
Max |
光
学
特
性
|
工作波长范围(λ) |
(nm) |
1528 |
|
1564 |
C-Band |
| 输入光功率(Pi) |
(dBm) |
-25 |
|
-10 |
|
| 最大输出光功率(Po) |
(dBm) |
13 |
|
23 |
|
| 噪声系数 |
(dB) |
|
5.0 |
|
Max output,max gain |
| 偏振相关损耗(PDL) |
(dB) |
|
|
0.3 |
|
| 偏振相关增益(PDG) |
(dB) |
|
|
0.3 |
|
| 偏振模式色散(PMD) |
(ps) |
|
|
0.3 |
|
| 输入/输出光隔离 |
(dB) |
30 |
|
|
|
| 泵浦光泄漏 |
(dBm) |
|
|
-30 |
|
| 回波损耗 |
(dB) |
45 |
|
|
UPC |
55 |
|
|
APC |
| 光管理频道波长范围 |
(nm) |
1500 |
1510 |
1520 |
|
通
用
特
性 |
SNMP网管接口 |
|
RJ45 |
|
| 通信接口 |
|
RS232 |
|
| 供电 |
(V) |
90 |
|
265 |
220VAC |
30 |
|
72 |
-48VDC |
| 功耗 |
(W) |
|
|
30 |
|
| 工作温度 |
(℃) |
-5 |
|
+70 |
|
| 储存温度 |
(℃) |
-40 |
|
+85 |
|
| 工作相对湿度 |
(%) |
+5 |
|
+95 |
|
| 尺寸 (W)×(D)×(H) |
(mm) |
483×205×44 |
|
|
|
| 功能、监测与报警 |
| |
功能 |
固件升级 |
| 自动关断 |
| （带有功率极限）固定增益模式 ( AGC ) |
| 输出功率控制模式（APC） |
| 泵浦电流控制模式（ACC） |
| 泵浦最大工作电流限制保护 |
监测 |
总输入功率 |
| 总输出功率 |
| 泵浦状态 |
| 机箱温度 |
报警 |
信号丢失告警 |
| 机箱温度告警 |
| 泵浦温度告警 |
| 泵浦电流告警 |
|
|
| 机箱尺寸 |
| |
|
|

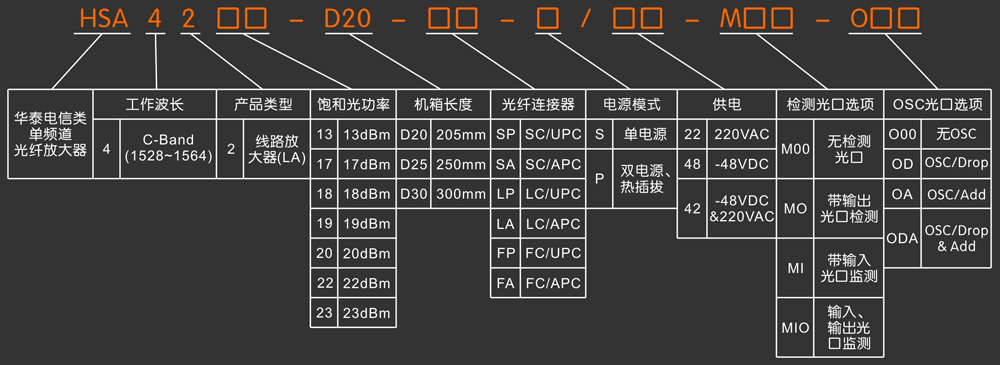

| 产品系列 |
| |
型号 |
输出光功率 Max (dBm) (Pin=0dBM) |
工作波长(nm) |
检测光口模式 |
OSC光口模式 |
HSA4213-M00-O00 |
13 |
1528~1564
C-Band |
无 |
无 |
HSA4217-M00-O00 |
17 |
HSA4218-M00-O00 |
18 |
HSA4219-M00-O00 |
19 |
HSA4220-M00-O00 |
20 |
HSA4223-M00-O00 |
23 |
|
|
注：1）检测光口模式选项：1、MO ( 带输出监测光口 )
2、MI ( 带输入监测光口 )
3、MIO ( 带输入和输出监测光口 )
2）光管理频道OSC光口模式选项：1、OD ( OSC / Drop )
2、OA ( OSC / Add )
3、ODA ( OSC / Drop & Add )
|
