HAPM1000
1.0μm 保偏光纤放大器
  HAPM1000 产品图片 相关下载 技术参数
产品 1.0μm 保偏光纤放大器 HAPM1000 技术参数

技术指标

性能
指标
补充
Min
Typ
Max
光学特性
 工作波长范围
(nm)
1050

1080

工作模式

CW

偏振输出

线偏振

光束质量

单模，TEM00

输入光功率
(dBm)
-10

+10

输出光功率
(dBm)
27

37
0.5~5W
输出光功率可调范围
(%)
10

100

输出功率稳定性
(dB)

0.2
 8 hours
消光比
(dB)
15
20

噪声系数
(dB)

5.0

输入/输出光隔离
(dB)
30

光反射损耗
(dB)
50

光纤连接器
FC/APC

通用特性
 SNMP网管接口

RJ45

通信接口
RS232

供电
(V)
90
220
265
AC、机架式、桌面式
30
-48
72
DC、机架式
功耗
(W)

60

工作温度
(℃)
-5

65

储存温度
(℃)
-40

80

工作相对湿度
(%)
5

95

尺寸 (W)×(D)×(H)

19×14.3×1.75 ( " )
483×363×44 ( mm )
1RU 机架式

19×14.7×1.75 ( " )
483×373×89 ( mm )
2RU 机架式

11×14×3.5 ( " )
279×356×89 ( mm )
2RU 机架式

11×14×5.25 ( " )
279×356×133 ( mm )
3D 桌面式

4.9×5.9×1.2 ( " )
125×150×31 ( mm )
模块式

产品系列

型号
工作波长
类型
输出光功率
光纤连接器
HAPM1127-FA
1050~1080nm
PM-YDFA
单级功率放大器
27dBm ( 0.5W )
FC/APC
HAPM1130-FA
30dBm ( 1W )
HAPM1133-FA
33dBm ( 2W )
HAPM1136-FA
36dBm ( 4W )
HAPM1137-FA
37dBm ( 5W )

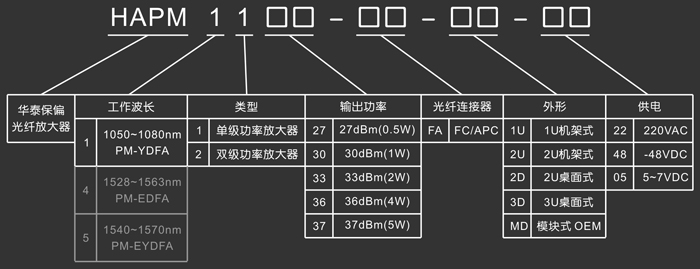

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
