HA5400
CATV大功率多口输出光纤放大器
  HA5400 产品图片 相关下载 技术参数
产品 1550nm光纤放大器 HA5400 技术参数

技术指标
性能
指标
补充
Min.
Typ.
Max.
光
学
特
性
工作波长范围
(nm)
1540

1563
 CATV
CATV输入功率
(dBm)
-10

 +10

输出口功率典型值
(dBm)
0



总输出光功率
(dBm)

35
1U

38
2U
    45
3U
    49
5U
输出光口数


32
1U
      128 2U
      256 3U
      512 5U
输出功率相差值
(dB)
-0.5

+0.5

输出功率可调范围
(dBm)
-6

0

噪声系数
(dB)
   4.5
5.0
Pin=0dBm
偏振相关损耗( PDL )
(dB)

0.3

偏振相关增益( PDG )
(dB)

0.4

偏振模式色散( PMD )
(ps)


0.3

输入/输出光隔离
(dB)
30

泵浦泄漏功率
(dBm)


-30

回波损耗
(dB)
55


APC
通
过
特
性
通信接口

RS232

SNMP网管接口
RJ45

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)


360
HA5449E
工作温度
( ℃ )
-5

65

储存温度
( ℃ )
-40

80

工作相对湿度
(%)
5

95

尺寸 (W) × (D) × (H)
( " )
19 × 14.3 × 1.75 ( " )
1RU ( 19'' )
19 × 14.7 × 3.5 ( " )
2RU( 19'' )
19 × 14.7 × 5.25 ( " )
 3RU( 19''）
19 × 14.7 × 8.25 ( " ) 5RU（19''）
注：输出光功率可由用户选订。

机箱尺寸
 热插拔1U机箱，外型尺寸
 热插拔2U机箱，外型尺寸
 2U机箱，外型尺寸
 3U机箱，外型尺寸
 5U机箱，外型尺寸
产品系列
型号
总输出功率
输出口数
每口功率
光纤连接器
HA5427A-08
27dBm(500mW)
8
16.5
SC/APC、LC/APC
HA5428A-08
 28dBm(630mW)
8
17.5
SC/APC、LC/APC
HA5429A-08
29dBm(800mW)
8
18.5
SC/APC、LC/APC
HA5429A-16
16
15.0
HA5430A-08
30dBm(1000mW)
8
19.5
SC/APC、LC/APC
HA5430A-16
16
16.0
HA5431A-08
31dBm(1260mW)
8
20.5
SC/APC、LC/APC
HA5431A-16
16
17.0
HA5432A-08
32dBm(1600mW)
8
21.5
SC/APC、LC/APC
HA5432A-16
16
18.0
HA5433A-16
33dBm(2000mW)
16
19.0
SC/APC、LC/APC
HA5433A-32
32
15.5
LC/APC
HA5434A-16
34dBm(2500mW)
16
20.0
SC/APC、LC/APC
HA5434A-32
32
16.5
LC/APC
HA5435A-16
 35dBm(3200mW)
16
21.0
SC/APC、LC/APC
HA5435A-32
32
17.5
LC/APC
HA5436B-16
36dBm(4000mW)
16
22.0
SC/APC、LC/APC
HA54336B-32
32
18.5
SC/APC、LC/APC
HA5436B-64
64
15.0
LC/APC
HA5437B-32
37dBm(5000mW)
32
19.5
SC/APC、LC/APC
HA5437B-64
64
16.0
LC/APC
HA5438B-32
 38dBm(6300mW)
32
20.5
SC/APC、LC/APC
HA5438B-64
64
17.0
LC/APC
HA5439C-32
39dBm(8000mW)
32
21.5
SC/APC、LC/APC
HA5439C-64
64
18.0
HA5440C-64
 40dBm(10000mW)
64
19.0
SC/APC、LC/APC
HA5440C-128
128
15.5
HA5441C-64
41dBm(13000mW)
64
20.0
SC/APC、LC/APC
HA5441C-128
128
16.5
HA5442C-64
 42dBm(16000mW)
64
21.0
SC/APC、LC/APC
HA5442C-128
128
17.5
HA5443C-64
 43dBm(20000mW)
64
22.0
 SC/APC、LC/APC
HA5443C-128
128
18.5
HA5444C-128
 44dBm(25000mW)
128
19.5
 SC/APC、LC/APC
HA5444C-256
256
16.0
 LC/APC
HA5445C-128
 45dBm(32000mW)
128
20.5
 SC/APC、LC/APC
HA5445C-256
256
17.0
 LC/APC
HA5446E-128
 46dBm(40000mW)
128
21.5
 SC/APC、LC/APC
HA5446E-256
256
18.0
HA5447E-256
 47dBm(50000mW)
256
19.0
 SC/APC、LC/APC
HA5447E-512
512
15.5
 LC/APC
HA5448E-256
 48dBm(64000mW)
256
20.0
 SC/APC、LC/APC
HA5448E-512
512
16.5
 LC/APC
HA5449E-256
 49dBm(80000mW)
256
21.0
 SC/APC、LC/APC
HA5449E-512
512
17.5
 LC/APC
注：1、HA5400系列的所有输出功率规格，均可采用2RU机架 (HA5400B)。
2、需要其它规格的输出功率及输出口配置，可以与华泰联系获取详细资料。

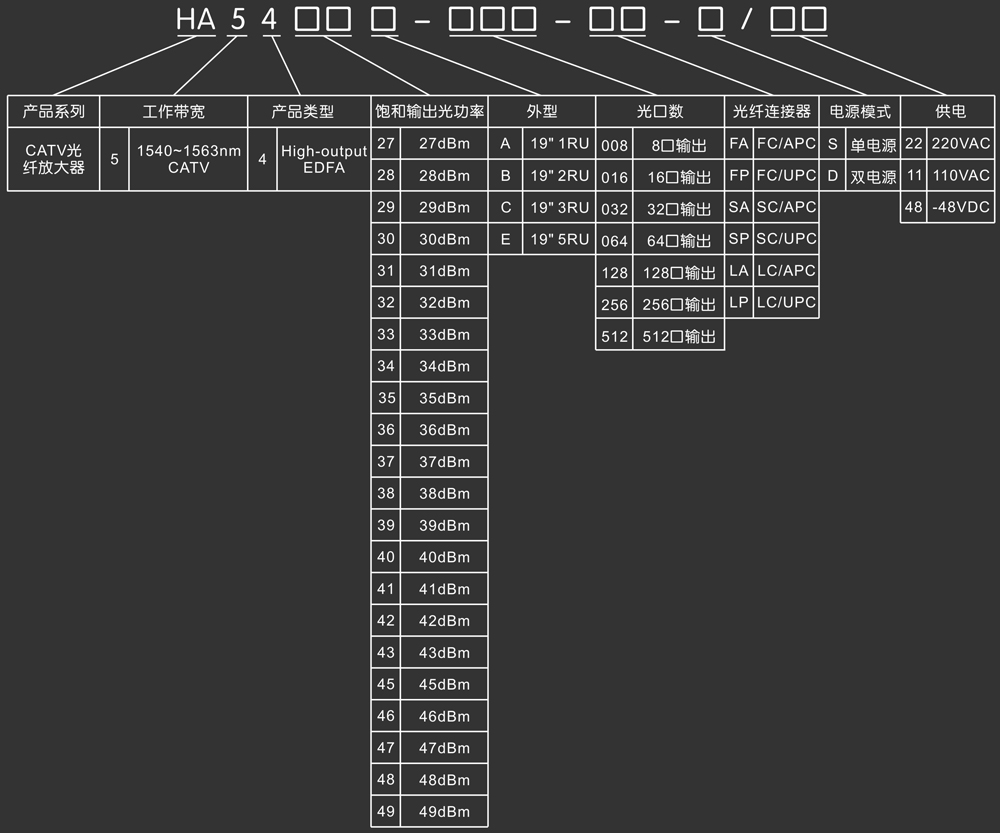

型号解释
