HA4600/RF 光纤放大器

杭州华泰光纤技术有限公司
	产品信息

HA4600/RF
带CATV RF输入光纤放大器

技术指标

性能			Min.	Typ.	Max.	补充
光学特性	工作波长(λ)	(nm)	1528		1564	C-Band
	输入光功率(Pi)	(dBm)	+1		+11
	最大输出功率(Po)	(dBm)			17	HA4617
					20	HA4620
					22	HA4622
					23	HA4623
					24	HA4624
					25	HA4625
					26	HA4626
	输出口数		1		8	FC, SC
	输出口数		1		16	LC
	输出功率相差值	(dB)	-0.5		+0.5
	增益平坦度(Peak-to-peak, Nominal Gain)	(dB)	单频道			SCH
				0.8	1.0	F10, ≤±0.5
				1.5	2.0	F20, ≤±1.0
	噪声系数(Max output, max gain)	(dB)		5.0	5.3	HA4617
				5.5	5.8	HA4620
				6.0	6.3	HA4623
				6.5	6.8	HA4626
	偏振相关损耗(PDL)	(dB)			0.3
	偏振相关增益(PDG)	(dB)			0.5
	偏振模式色散(PMD)	(ps)			0.3
	输入/输出光隔离	(dB)	30
	泵浦泄漏功率	(dBm)			-30
	回波损耗(RL)	(dB)	55			APC
DMTX 射频特性	TX工作带宽	(nm)	1557		1562	RR
			1548		1553	RB
			1538		1543	BR
			1530		1535	BB
			1530		1563	xx
	边模抑制比	(dB)	40
	等效噪声系数	(dB)			-160	RIN (20~1000MHz)
	输出光功率	(dBm)		6
	VOA可调范围	(dB)	-20		0
	RF工作带宽	(MHz)	40		862
	平坦度	(dB)	-0.75		+0.75
	输入电平	(dBmV/Hz)		40
	反射损耗	(dB)	16
	输入阻抗	(Ω)		75
	射频口		F型英制
	CNR	(dB)	51
	CTB	(dB)			-65
	CSO	(dB)			-62
	SBS	(dBm)	17
通用特性	SNMP网管接口		RJ45
	通信接口		RS232
	供电	(V)	90		265	220VAC
			30		72	-48VDC
			23		25	+24VDC
	功耗	(W)			50
	工作温度	(℃)	0		65
	储存温度	(℃)	-40		80
	工作相对湿度	(%)	5		95
	尺寸 (W)x(D)x(H)		19×14.5×1.75 ( " ) 483×368×44 ( mm )

产品系列

注：1）此表只列出部分产品，客户应按型号解释订购。

2）客户可订购输出功率27~37dBm大功率、多口输出、2U、3U的机型。

3）由于外部输入的主路光功率和传输频道数不可能相同，在系统安装调试时，内置的DMTX的输出光功率应仔细调整，使之与输入的主路光功率适配。故本公司不推荐不带VOA的机型。

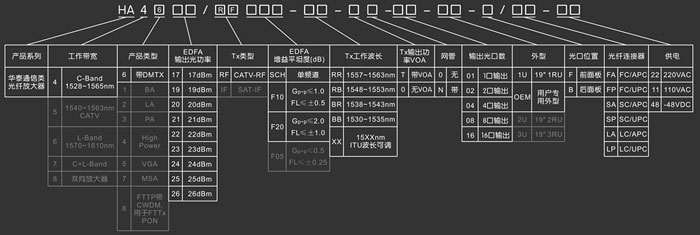

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
