HA5800C   (3RU)
FTTP PON光纤放大器 (1540~1563nm)
  HA5800C 产品图片 相关下载 技术参数
产品 1550nm光纤放大器 HA5800C 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
光
学
特
性
CATV工作波长
(nm)
1540

1563
 CATV
OLT通过波长
(nm)

1310/1490


CATV通过波长损耗
(dB)


0.8
1550nm
OLT通过波长损耗
(dB)


0.8
1310/1490nm
CATV与OLT光隔离度
(dB)
40



上联光口数 (for OLT)
(pcs)

128

CATV输入功率
(dBm)
-10

 +10

总输出功率
(dBm)

45

输出口数
(pcs)

128

每口输出功率
(dBm)
0

22

输出功率相差值
(dB)
-0.5

+0.5

输出光功率监测
(dB)

-20

可选
输出功率可调范围
(dBm)
-6

0
可选
噪声系数
(dB)
   4.5
5.5
HA5800C-1x口口口

5.0
6.0
HA5800C-2x口口口
开关时间
(ms)


8.0
HA5800C-2x口口口
偏振相关损耗
(dB)

0.3

偏振相关增益
(dB)

0.4

偏振模式色散
(ps/nm)


0.3

输入/输出光隔离
(dB)
30

泵浦泄漏功率
(dBm)


-30

回波损耗
(dB)
55


APC
通
过
特
性
通信接口

RS232

SNMP网管接口
RJ45

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)


189

工作温度
( ℃ )
-5

65

储存温度
( ℃ )
-40

80

工作相对湿度
(%)
5

95

尺寸 (W) × (D) × (H)
( " )
19 × 14.7 × 5.25 ( " )
 HA5800C ( 3RU）

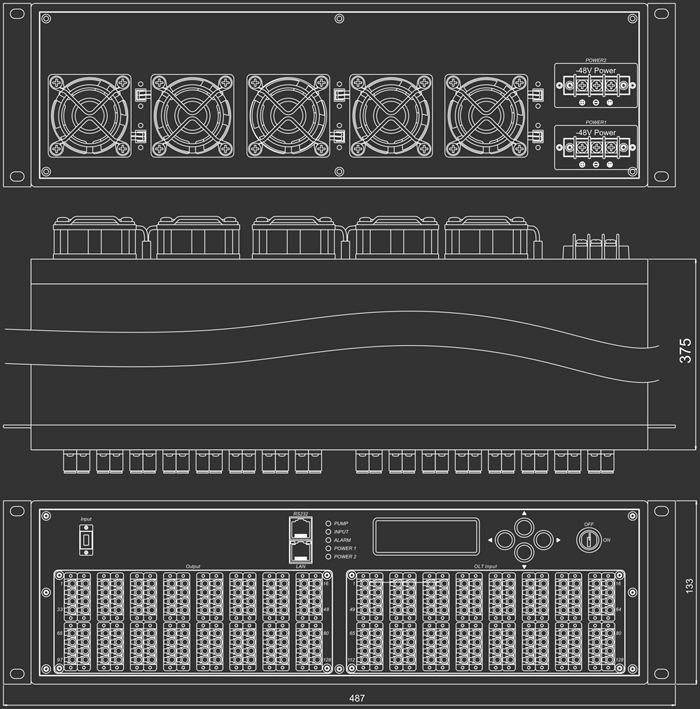

机箱尺寸

产品系列
型号
总输出功率
输出口数
每口功率
光纤连接器
HA5839C-1x032
39dBm ( 8000mW )
32
21.0
SC/APC、LC/APC
HA5839C-2x032
HA5839C-1x064
64
17.5
SC/APC、LC/APC
HA5839C-2x064
HA5840C-1x032
40dBm ( 10000mW )
32
22.0
SC/APC、LC/APC
HA5840C-2x032
HA5840C-1x064
64
18.5
SC/APC、LC/APC
HA5840C-2x064
HA5840C-1x128
128
15.0
LC/APC
HA5840C-2x128
HA5841C-1x064
41dBm ( 13000mW )
64
19.5
SC/APC、LC/APC
HA5841C-2x064
HA5841C-1x128
128
16.0
LC/APC
HA5841C-2x128
HA5842C-1x064
42dBm ( 16000mW )
64
20.5
SC/APC、LC/APC
HA5842C-2x064
HA5842C-1x128
128
17.0
LC/APC
HA5842C-2x128
HA5843C-1x064
43dBm ( 20000mW )
64
21.5
SC/APC、LC/APC
HA5843C-2x064
HA5843C-1x128
128
18.0
LC/APC
HA5843C-2x128
HA5844C-1x128
44dBm ( 25000mW )
128
19.0
LC/APC
HA5844C-2x128
HA5845C-1x128
45dBm ( 32000mW )
128
20.0
LC/APC
HA5845C-2x128
注：以上为标准的选项，输出口数或每口输出功率可由客户定制。

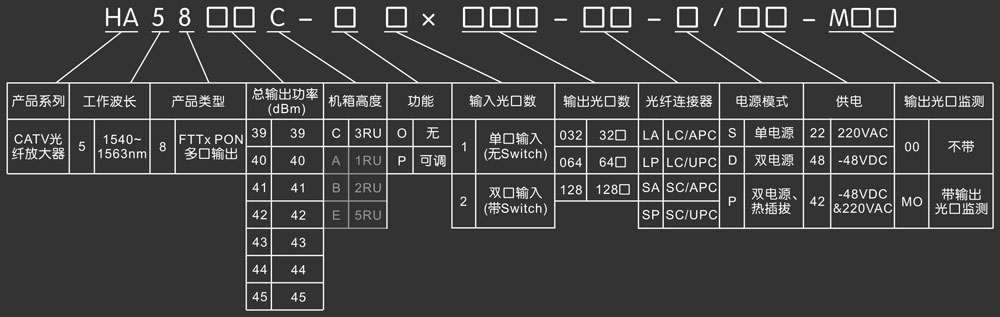

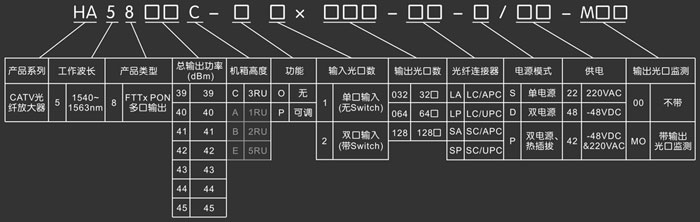

型号解释
