产品信息

HA5800B   (2RU)
FTTP PON
光纤放大器 (1540~1563nm)
  HA5800B 产品图片 相关下载 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.



CATV工作波长
(nm)
1540

1563
 CATV
OLT通过波长
(nm)

1310/1490


CATV通过波长损耗
(dB)


0.8
1550nm
OLT通过波长损耗
(dB)


0.8
1310/1490nm
CATV与OLT光隔离度
(dB)
40



上联光口数 (for OLT)
(pcs)

64

CATV输入功率
(dBm)
-10

 +10

总输出功率
(dBm)

41

输出口数
(pcs)

64

每口输出功率
(dBm)
0

22

输出功率相差值
(dB)
-0.5

+0.5

输出光功率监测
(dB)

-20

可选
输出功率可调范围
(dBm)
-6

0
可选
噪声系数
(dB)
  4.5
5.5
HA5800B-1x口口口

5.0
6.0
HA5800B-2x口口口
开关时间
(ms)

8.0
HA5800B-2x口口口
偏振相关损耗
(dB)


0.3

偏振相关增益
(dB)

0.4

偏振模式色散
(ps/nm)


0.3

输入/输出光隔离
(dB)
30

泵浦泄漏功率
(dBm)


-30

回波损耗
(dB)
55


APC



通信接口

RS232

SNMP网管接口
RJ45

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)


84

工作温度
( ℃ )
-5

65

储存温度
( ℃ )
-40

80

工作相对湿度
(%)
5

95

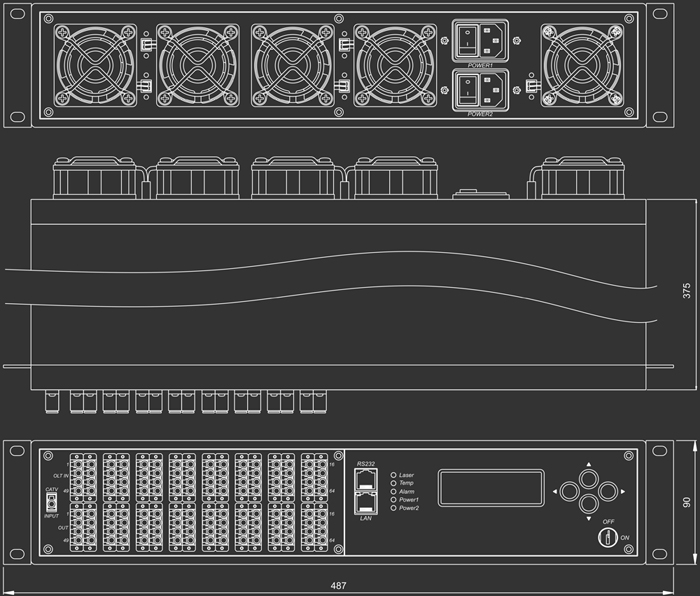

尺寸 (W) × (D) × (H)
( " )
19 × 14.5 × 3.5 ( " )
HA5800B ( 2RU )
机箱尺寸


产品系列

型号
总输出功率
输出口数
每口功率
光纤连接器
HA5831B-1x032
31dBm (1260mW )
32
13.0
SC/APC、LC/APC
HA5831B-2x032
HA5832B-1x032
32dBm ( 1600mW )
32
14.0
SC/APC、LC/APC
HA5832B-2x032
HA5833B-1x032
33dBm ( 2000mW )
32
15.0
SC/APC、LC/APC
HA5833B-2x032
HA5834B-1x032
34dBm ( 2500mW )
32
16.0
SC/APC、LC/APC
HA5834B-2x032
HA5835B-1x032
35dBm ( 3200mW )
32
17.0
SC/APC、LC/APC
HA5835B-2x032
HA5836B-1x016
36dBm ( 4000mW )
16
21.5
SC/APC、LC/APC
HA5836B-2x016
HA5836B-1x032
32
18.0
SC/APC、LC/APC
HA5836B-2x032
HA5837B-1x032
37dBm ( 5000mW )
32
19.0
SC/APC、LC/APC
HA5837B-2x032
HA5837B-1x064
64
15.5
LC/APC
HA5837B-2x064
HA5838B-1x032
38dBm ( 6300mW )
32
20.0
SC/APC、LC/APC
HA5838B-2x032
HA5838B-1x064
64
16.5
LC/APC
HA5838B-2x064
HA5839B-1x032
39dBm ( 8000mW )
32
21
SC/APC、LC/APC
HA5839B-2x032
HA5839B-1x064
64
17.5
LC/APC
HA5839B-2x064
HA5840B-1x032
40dBm ( 10000mW )
32
22
SC/APC、LC/APC
HA5840B-2x032
HA5840B-1x064
64
18.5
LC/APC
HA5840B-2x064
HA5841B-1x032
41dBm ( 13000mW )
32
23
SC/APC、LC/APC
HA5841B-2x032
HA5841B-1x064
64
19.5
LC/APC
HA5841B-2x064
注:以上为标准的选项,输出口数或每口输出功率可由客户定制。

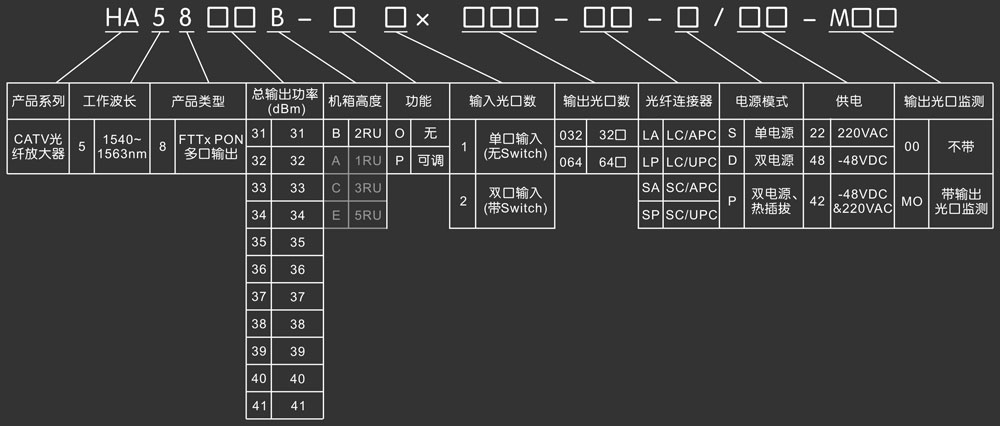

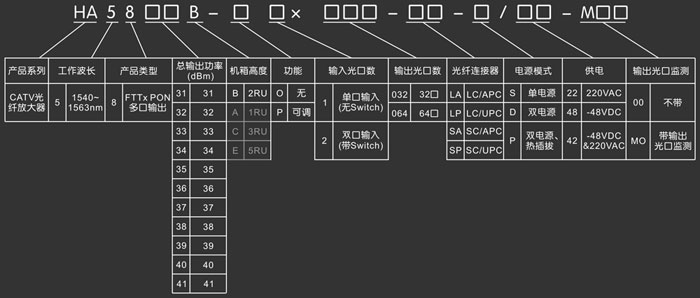

型号解释
