杭州华泰光纤技术有限公司
产品信息
HA5800A (1RU)
FTTP PON
光纤放大器
(1540~1563nm)
HA5800A
产品图片
相关下载
技术参数
产品
1550nm光纤放大器
HA5800A
技术参数
技术指标
性能
指标
补充
Min.
Typ.
Max.
光
学
特
性
CATV工作波长
(nm)
1540
1563
CATV
OLT通过波长
(nm)
1310/1490
CATV通过波长损耗
(dB)
0.8
1550nm
OLT通过波长损耗
(dB)
0.8
1310/1490nm
CATV与OLT光隔离度
(dB)
40
上联光口数 (for OLT)
(pcs)
16
CATV输入功率
(dBm)
-10
+10
总输出功率
(dBm)
37
输出口数
(pcs)
16
每口输出功率
(dBm)
0
22
输出功率相差值
(dB)
-0.5
+0.5
输出光功率监测
(dB)
-20
可选
输出功率可调范围
(dBm)
-6
0
可选
噪声系数
(dB)
4.5
5.5
HA5800A-1x口口口
5.0
6.0
HA5800A-2x口口口
开关时间
(ms)
8.0
HA5800A-2x口口口
偏振相关损耗
(dB)
0.3
偏振相关增益
(dB)
0.4
偏振模式色散
(ps/nm)
0.3
输入/输出光隔离
(dB)
30
泵浦泄漏功率
(dBm)
-30
回波损耗
(dB)
55
APC
通
过
特
性
通信接口
RS232
SNMP网管接口
RJ45
供电
(V)
90
265
220VAC
30
72
-48VDC
功耗
(W)
50
工作温度
( ℃ )
-5
65
储存温度
( ℃ )
-40
80
工作相对湿度
(%)
5
95
尺寸 (W) × (D) × (H)
( " )
19 × 14.5 × 1.75 ( " )
HA5800A ( 1RU )

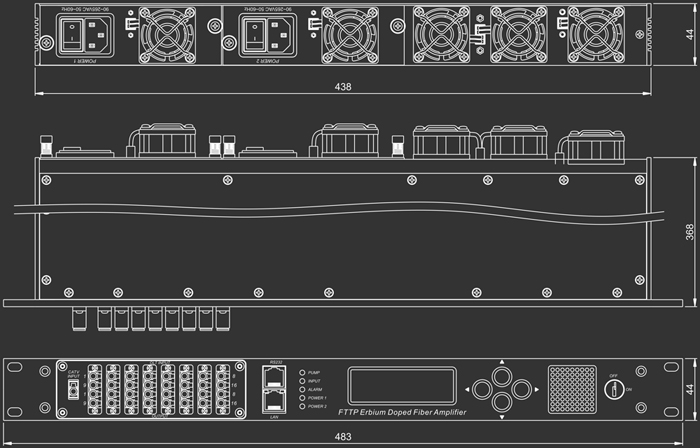

机箱尺寸
产品系列
型号
总输出功率
输出口数
每口功率
光纤连接器
HA5827A-1×008
27dBm ( 500mW )
8
16.0
SC/APC、LC/APC
HA5827A-2×008
HA5828A-1×008
28dBm ( 630mW )
8
17.0
SC/APC、LC/APC
HA5828A-2×008
HA5829A-1×008
29dBm ( 800mW )
8
18.0
SC/APC、LC/APC
HA5829A-2×008
HA5830A-1×008
30dBm ( 1000mW )
8
19.0
SC/APC、LC/APC
HA5830A-2×008
HA5830A-1×016
16
15.5
LC/APC
HA5830A-2×016
HA5831A-1×008
31dBm ( 1260mW )
8
20.0
SC/APC、LC/APC
HA5831A-2×008
HA5831A-1×016
16
16.5
LC/APC
HA5831A-2×016
HA5832A-1×008
32dBm ( 1600mW )
8
21.0
SC/APC、LC/APC
HA5832A-2×008
HA5832A-1×016
16
17.5
LC/APC
HA5832A-2×016
HA5833A-1×008
33dBm ( 2000mW )
8
22.0
SC/APC、LC/APC
HA5833A-2×008
HA5833A-1×016
16
18.5
LC/APC
HA5833A-2×016
HA5834A-1×008
34dBm ( 2500mW )
8
23
SC/APC、LC/APC
HA5834A-2×008
HA5834A-1×016
16
19.5
LC/APC
HA5834A-2×016
HA5835A-1×008
35dBm ( 3200mW )
8
24
SC/APC、LC/APC
HA5835A-2×008
HA5835A-1×016
16
20.5
LC/APC
HA5835A-2×016
HA5836A-1×008
36dBm(4000mW)
8
25
SC/APC、LC/APC
HA5836A-2×008
HA5836A-1×016
16
21.5
LC/APC
HA5836A-2×016
HA5837A-1×008
37dBm(5000mW)
8
26
SC/APC、LC/APC
HA5837A-2×008
HA5837A-1×016
16
22.5
LC/APC
HA5837A-2×016
注：以上为标准的选项，输出口数或每口输出功率可由客户定制。

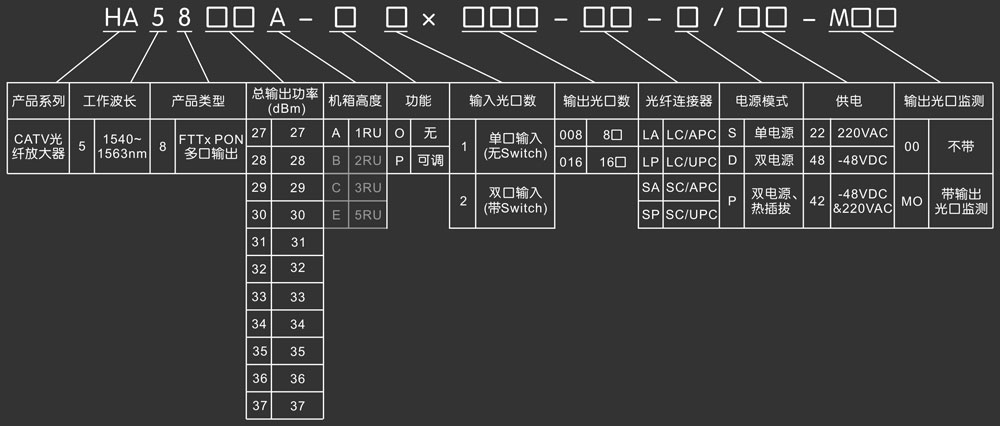

型号解释
