HA5400E    (5RU)
CATV大功率多口输出光纤放大器
  HA5400E 产品图片 相关下载 技术参数
产品 1550nm光纤放大器 HA5400E 技术参数

技术指标
性能
指标
补充
Min.
Typ.
Max.
光
学
特
性
工作波长范围
(nm)
1540

1563
 CATV
CATV输入功率
(dBm)
-10

 +10

总输出光功率
(dBm)

49

输出光口数
(pcs)


512
 LC/APC
每口输出功率
(dBm)
0

22

输出功率相差值
(dB)
-0.5

+0.5

输出光功率监测
(dB)

-20

可选
输出功率可调范围
(dBm)
-6

0
可选
噪声系数 ( Pin=0dBm )
(dB)
   4.5
5.5
HA5400E-1 x口口口
  5.0
6.0
HA5400E-2 x口口口
开关时间
(ms)

8
HA5400E-2 x口口口
偏振相关损耗( PDL )
(dB)

0.3

偏振相关增益( PDG )
(dB)

0.4

偏振模式色散( PMD )
(ps)


0.3

输入/输出光隔离
(dB)
30

泵浦泄漏功率
(dBm)


-30

回波损耗
(dB)
55


APC
通
过
特
性
通信接口

RS232

SNMP网管接口
RJ45

供电
(V)
90

265
220VAC
30

72
-48VDC
功耗
(W)


289

工作温度
( ℃ )
-5

65

储存温度
( ℃ )
-40

80

工作相对湿度
(%)
5

95

尺寸 (W) × (D) × (H)
( " )
19 × 14.7 × 8.25 ( " )
5RU（19''）

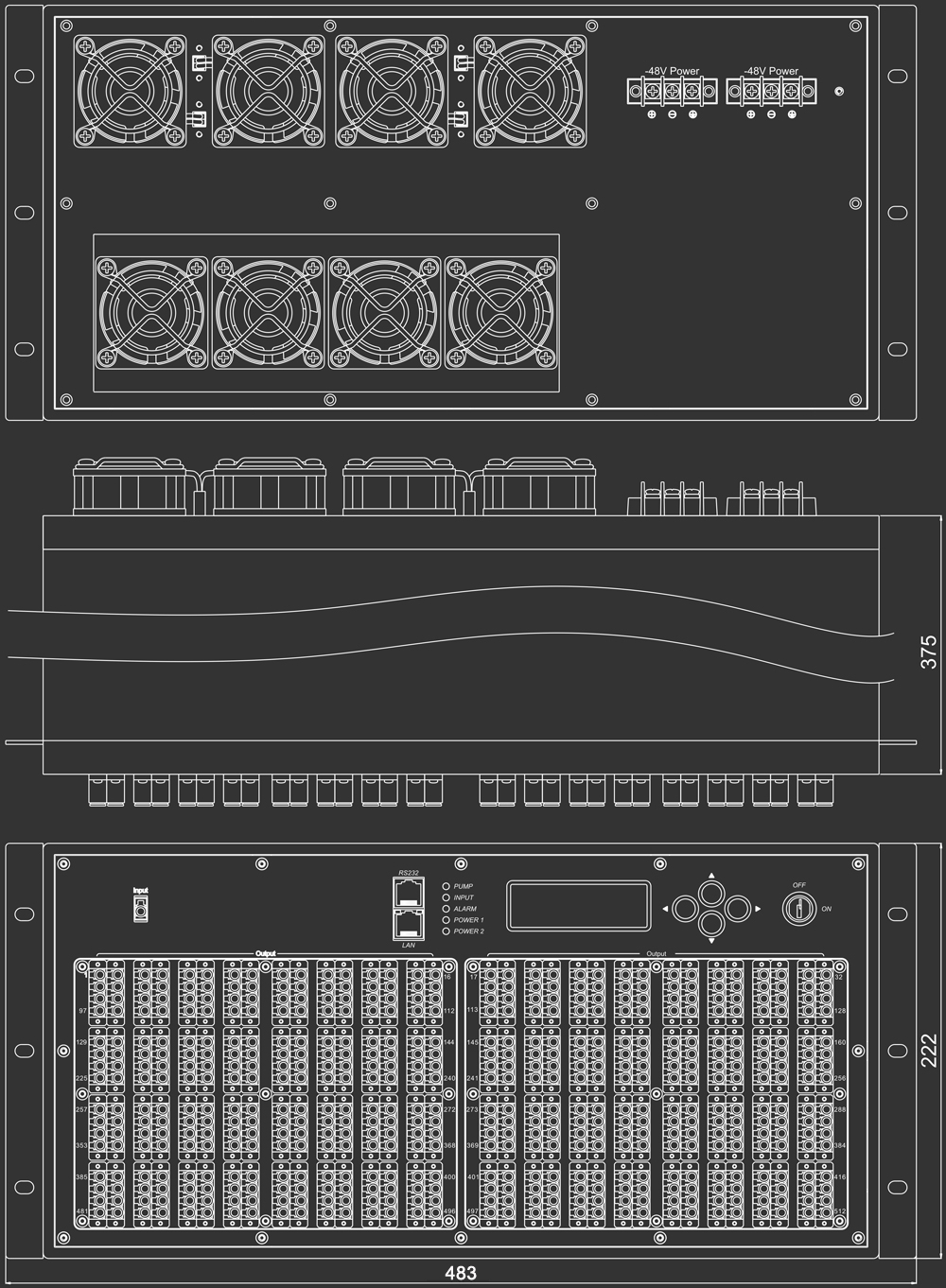

机箱尺寸图
产品系列
型号
总输出功率
输出口数
每口功率
光纤连接器
HA5446E-1×128
 46dBm ( 40000mW )
128
21.5
 SC/APC、LC/APC
HA5446E-2×128
HA5446E-1×256
256
18.0
HA5446E-2×256
HA5447E-1×256
 47dBm ( 50000mW )
256
19.0
 SC/APC、LC/APC
HA5447E-2×256
HA5447E-1×512
512
15.5
 LC/APC
HA5447E-2×512
HA5448E-1×256
 48dBm ( 64000mW )
256
20.0
 SC/APC、LC/APC
HA5448E2×256
HA5448E-1×512
512
16.5
 LC/APC
HA5448E-2×512
HA5449E-1×256
 49dBm ( 80000mW )
256
21.0
 SC/APC、LC/APC
HA5449E-2×256
HA5449E-1×512
512
17.5
 LC/APC
HA5449E-2×512
注：需要其它规格的输出功率及输出口配置，可以与华泰联系获取详细资料

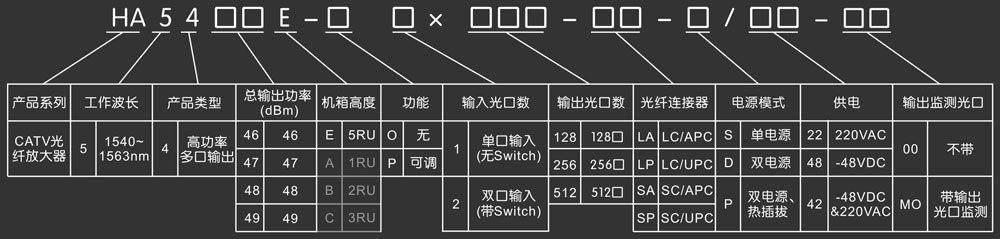

型号解释
