WD5943
1550、 1590 & 1310/1490nm
RFoG 四波复用器
  WD5943 产品图片 相关下载 技术参数
产品 WDM多波复用系统 WD5943 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
通过波长
λ1
(nm)
1540
1550
1565

λ2
1580
1590
1620

反射波长
λ3
(nm)
1260~1360
1310/1490
1480~1500

插入损耗
λ1
(dB)

0.8

λ2

0.7

λ3

0.3

隔离度
λ1
(dB)
60

λ2
50

λ3
25

方向性
(dB)
50

回波损耗
(dB)
50

通过功率
(mW)

500

工作温度
(℃)
-20

+85

储存温度
(℃)
-40

+85

光纤长度
(m)
0.5

光纤类型
SMF-28e with 900μm loose tube

光连接器
SC/APC, FC/APC
其他可选
外形尺寸
3.9×3.1×0.39 ( " )
100×80×10 ( mm )


产品系列

型号
通过波长 (λ1)
通过波长 (λ2)
反射波长 (λ3)
外形尺寸
连接器
WD5943-M2-SA
1550nm (1540~1565nm)
1590nm (1580~1620nm)
1310/1490nm (1260~1380nm & 1480~1500nm)
M2 100×80×10mm
SC/APC
WD5943-M2-FA
FC/APC
WD5943-M2-LA
LC/APC

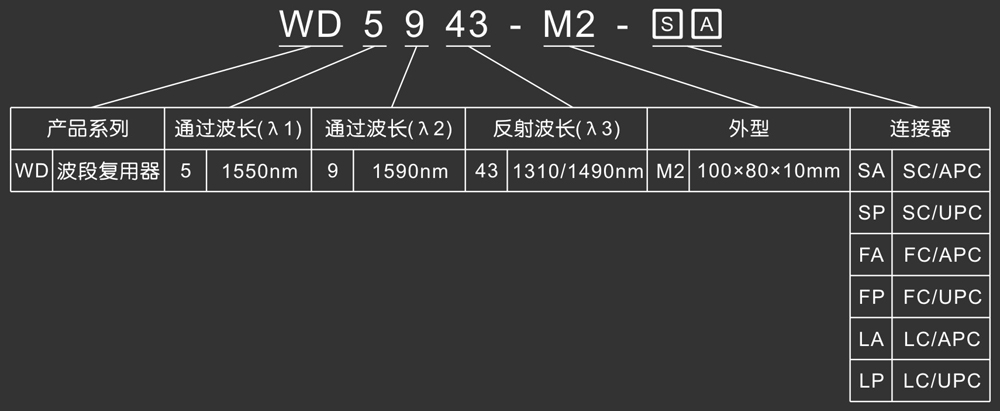

型号解释
