WD1616/R, WD1616/B
L-Band红/蓝带波分复用器
  WD1616 产品图片 相关下载 技术参数
产品 WDM多波复用系统 WD1616 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
通过通道波长范围
(nm)
1570

1584
WD1616/B
1589

1603
WD1616/R
反射通道波长范围
(nm)
1570

1584
WD1616/R
1589

1603
WD1616/B
插入损耗
通过通道
(dB)

0.6

反射通道


0.4


隔离度
通过通道
(dB)
30

反射通道
13

通带起伏
(dB)

0.3

方向性
(dB)
50

反射损耗
(dB)
50

偏振模式色散
(ps)

0.05

偏振相关损耗
(dB)

0.1

通过功率
(mW)

500

工作温度
(℃)
-10

+70

储存温度
(℃)
-40

+85

光纤类型
SMF-28e with 900μm loose tube

光连接器
SC/APC

外型尺寸
3.5×2×0.31 ( " )
89×51×8 ( mm )
M
(mm)
Φ5.5×34
S

产品系列

型号
通过波段
反射波段
外型
连接器
补充
WD1616/R-S-00
L/Blue-Band
L/Red-Band
Φ5.5×34mm
无

WD1616/R-M-SA
89×51×8mm
SC/APC
可选FC/APC
WD1616/B-S-00
L/Red-Band
L/Blue-Band
Φ5.5×34mm
无

WD1616/B-M-SA
89×51×8mm
SC/APC
可选FC/APC

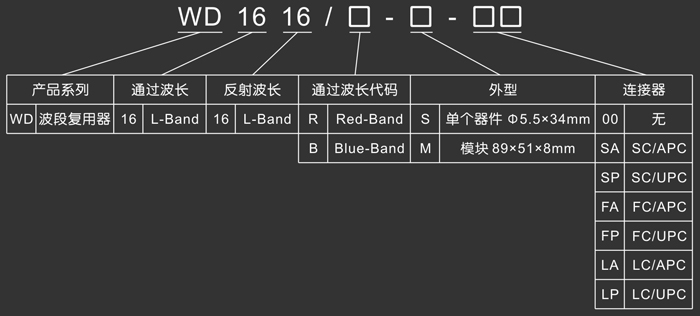

型号解释
  波分复用器 - 型号解释
