WD1543
1550 & 1310/1490nm FTTx PON三波复用器
  WD1543 产品图片 相关下载 技术参数
产品 WDM多波复用系统 WD1543 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
通过通道波长范围
(nm)
1540

1565

反射通道波长范围
(nm)
1260~1360 & 1480~1500

插入损耗
通过通道
(dB)

0.4

反射通道

0.3

隔离度
通过通道
(dB)
40
45

反射通道
20
25

偏振相关损耗(PDL)
通过通道
(dB)

0.02

反射通道

0.03

方向性
(dB)
50

回波损耗
(dB)
50

传输功率
(mW)

500

工作温度
(℃)
-20

+85

储存温度
(℃)
-40

+85

光纤类型
SMF-28e with 900μm loose tube

光纤长度
(m)

1.2

光纤连接器
SC/APC

外型尺寸
(mm)
Φ5.5×34
S0

3.5×2×0.31 ( " )
100×80×10 ( mm )
M1

产品系列

型号
通过波长
反射波长
外型尺寸
连接器
WD1543-S0-00
1540~1565nm
1310/1490nm
Φ5.5×34
无
WD1543-M1-SA
100×80×10
SC/APC

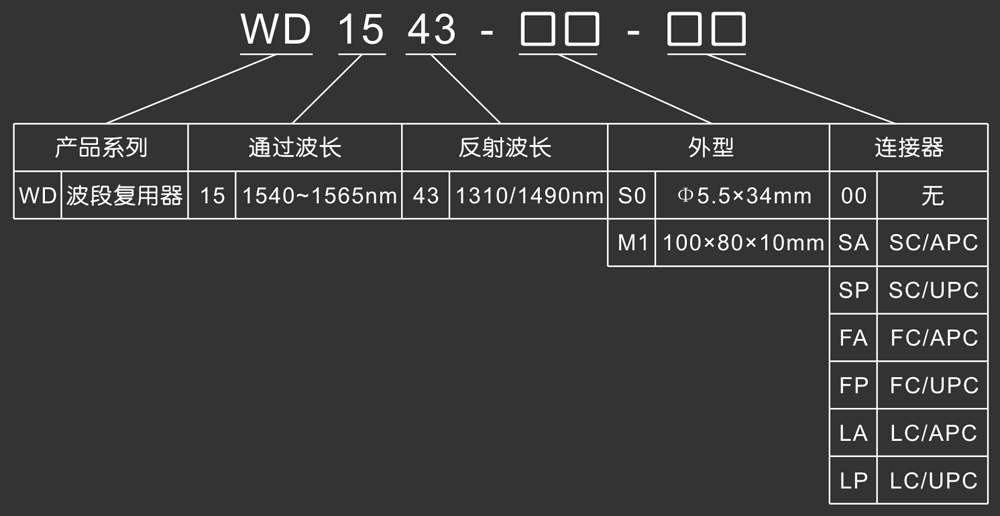

型号解释
