WD1510
C-Band 1510nm
波分复用器
  WD1510 产品图片 相关下载 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
通过通道波长范围
(nm)
1500
1510
1520

反射通道波长范围
(nm)
1528

1565

插入损耗
通过通道
(dB)

0.8

反射通道


0.5


隔离度
通道通道
(dB)
25

反射通道
15

偏振相关损耗
(dB)

0.1

偏振模式色散
(ps)

0.05

方向性
(dB)
55

回波损耗
(dB)
50

通过功率
(mW)

500

工作温度
(℃)
-20

+85

储存温度
(℃)
-40

+85

光纤类型
SMF-28e with 900μm loose tube

光纤长度
(m)

1.2

光连接器
SC/APC

外型尺寸
(mm)
Φ5.5×34
S0

3.3×0.55×0.31 ( " )
83×14×8 ( mm )
M1

3.5×2×0.31 ( " )
89×51×8 ( mm )
M2

产品系列

型号
反射波长
通过波长
外型尺寸
连接器
WD1510-S0-00
1528~1563nm
1500~1520nm
Φ5.5×34
WD1510-M1-SA
83×14×8
SC/APC
WD1510-M2-SA
89×51×8
SC/APC

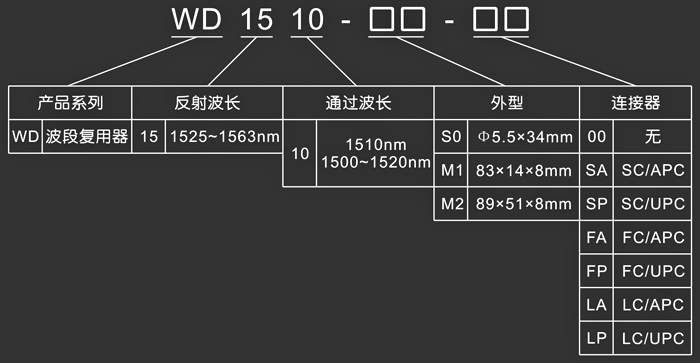

型号解释
  波分复用器 - 型号解释
