OADM-1001-VOA
100GHz DWDM光分插复用器(CATV插播合波器)
  OADM-1001-VOA 产品图片 相关下载 技术参数
产品 WDM波分复用系统 OADM-1001-VOA 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
信道波长
(nm)
ITU

中心波长准确度 (nm)

± 0.05


频道带宽（@-0.5dB带宽）
(nm)
0.22

插入损耗
(dB)
     1.0
透射
    0.4
发射
信道平坦度
(dB)

0.3

上/下信道隔离度
邻近
(dB)

0.6
N/A
非邻近

1.0
N/A
反射隔离度
(dB)
 12
插入损耗热稳定性
(dB/℃)
     0.003
波长热稳定性
(nm/℃)

0.002

偏振模式色散
(ps)

0.1

方向性
(dB)
50

回波损耗
(dB)
45

额定功率
(mW)
   300
工作温度
(℃)
0

+70

储存温度
(℃)
-40

+85

尺寸
(mm)
140×114×18

VOA技术指标
类型
  参数(Values)
P A
中心波长 (nm) 1550
工作波长 (nm) 1550±20
最大原损耗 (dB) 1.0 1.2
衰减范围 (dB) 1.0~60 1.2~50
反射损耗 (dB) ≥50
调整精度 (dB) 0.02
功率处理 (mW) ≤500
拉伸负荷 (N) ≤5
光纤连接类型   28e
工作温度 (℃) -5~+70
储存温度 (℃) -40~+85

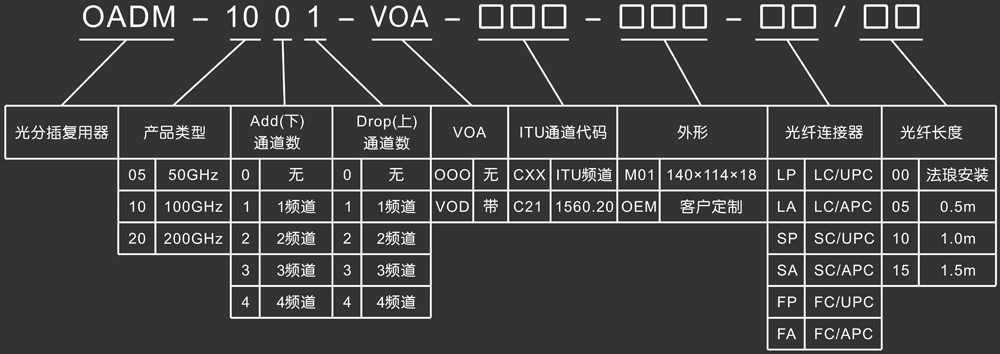

型号解释

注：如上下通道数超过2个，通道代码应在订货信息中表明
