OADM-1000
100GHz光分插复用器
  OADM-1000 产品图片 相关下载 技术参数
产品 WDM多波复用系统 OADM-1000 技术参数

技术指标

性能
指标
补充
Min.
Typ.
Max.
工作波长
(nm)
1528

1564

中心波长
ITU-T

中心波长准确度
(nm)
-0.03

+0.03

频道间隔
(GHz)

100

OADM-1000

200

OADM-2000
频道通带(@-0.5dB带宽)
(nm)
0.22

OADM-1000
0.5

OADM-2000
上/下通道起伏
(dB)

0.5

上/下通道插入损耗
1CH
(dB)

1.2
OADM-1001
2×1CH

1.5
OADM-1201
2×2CH

5.0
OADM-1202
剩余通道插入损耗
1CH
(dB)

0.6
OADM-1001
2×1CH

1.0
OADM-1201
2×2CH

1.8
OADM-1202
隔离度
相邻
(dB)
25

不相邻
40

偏振相关损耗
(dB)

0.15

偏振模式色散
(ps)

0.1

方向性
(dB)
50

反射损耗
(dB)
45

通过功率
(mW)

500

光纤长度
(m)
0.5

光纤类型
SMF-28 with 900μm loose tube

光纤连接器
LC/PC, LC/APC, SC/PC, SC/APC, FC/PC, FC/APC

工作温度
(℃)
0

+70

储存温度
(℃)
-40

+85

尺寸
(mm)
Φ5.5×L34
独立包装

4.3×3.3×0.63 ( " )
110×84×16 ( mm )
M1

5.1×3.9×0.63 ( " )
130×100×16 ( mm )
M2
产品系列
型号
通道间隔
Add通道数
Drop通道数
外型
OADM-1001S
100GHz

1CH
S5独立包装
OADM-1100S
100GHz
1CH

S5独立包装
OADM-1101M
100GHz
1CH
1CH
M1模块式
OADM-1202M
100GHz
2CH
2CH
M1模块式
OADM-1303M
100GHz
3CH
3CH
M1模块式

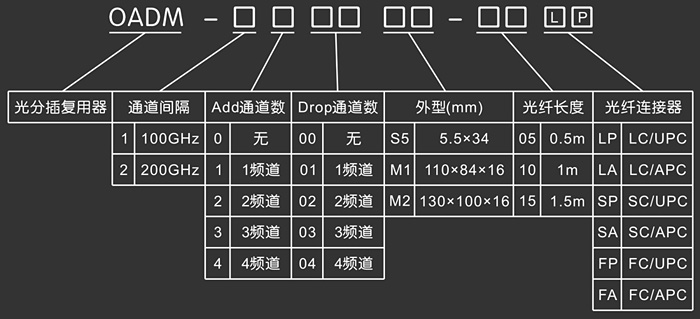

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
