DWDV-1000 (100GHz)
VOA MUX/DEMUX (DWDM)
带VOA的密集波分复用器
  DWDV 产品图片 相关下载 技术参数
产品 WDM多波复用系统 DWDV 技术参数

技术指标

性能
指标
补充
DWDV-1000
DWDV-2000
工作波长范围
(nm)
C/L-Band

工作中心波长
(nm)
ITU-T

中心波长准确度
(nm)
±0.03

频道间隔
(GHz)
100
200

频道通带 (@-0.5dB带宽)
(nm)
≥0.22
≥0.50

插入损耗
(dB)
4~8
1008B, 2008B
插入损耗不一致性
(dB)
≤1.5
1008B, 2008B
频道起伏
(dB)
≤0.5

光隔离
相邻
(dB)
≥30

不相邻
≥40

偏振相关损耗
(dB)
≤0.5

偏振模式色散
(ps)
≤0.10

光功率设定准确度
(dB)
≤±0.1

VOA设定准确度
≤±0.2

VOA动态范围
(dB)
≥20

≥30

断电衰减状态
Keep       ATT/Keep
K类
Open       ATT/Min
O类
Closed       ATT≥40dB
C类
SNMP网管接口
RJ45

通信接口
RS232

供电
(V)
90~265
220VAC
30~72
-48VDC
功耗
(W)
<50

工作温度
(℃)
0~65

储存温度
(℃)
-40~+80

工作相对湿度
(%)
5~95

尺寸 (W)×(D)×(H)
(")
19×14.5×1.75 ( " )
483×368×44 ( mm )
1RU (19”)
12.4×15.4×5.25 ( " )
315×319×133 ( mm )
3D (12.4”,桌面式)
产品系列
型号
通道间隔
通道数
动态范围
断电衰减状态
DWDV-1004-20/K
100GHz
4CH
≥20dB
Keep
DWDV-1008-20/K
8CH
DWDV-1016-20/K
16CH
DWDV-1032-20/K
32CH
DWDV-1004-30/K
100GHz
4CH
≥30dB
Keep
DWDV-1008-30/K
8CH
DWDV-1016-30/K
16CH
DWDV-1032-30/K
32CH
DWDV-1004-30/O
100GHz
4CH
≥30dB
Open
DWDV-1008-30/O
8CH
DWDV-1016-30/O
16CH
DWDV-1032-30/O
32CH
DWDV-1004-30/C
100GHz
4CH
≥30dB
Closed
DWDV-1008-30/C
8CH
DWDV-1016-30/C
16CH
DWDV-1032-30/C
32CH
注：1、通道间隔可选200GHz（DWDV-2000）
2、通道数和通道波长由用户选订
3、衰减动态范围用户可以选订
4、光路模式可选WU、DE、DM、AD

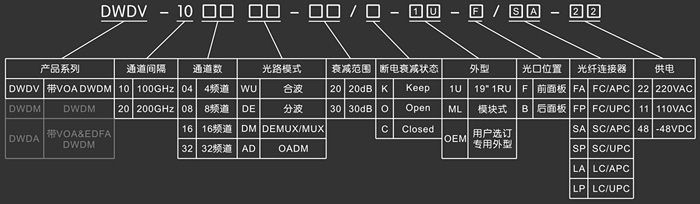

型号解释

注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
