DWDM-1204
DWDM-1208
100GHz
单纤双向密集波分复用器
DWDM-1200
产品图片
相关下载
技术参数
产品
WDM多波复用系统
DWDM-1200
技术参数
技术指标
性能
指标
补充
Min.
Typ.
Max.
下行工作波长
(nm)
1547.4
1563.4
Red-Band
上行工作波长
(nm)
1528.0
1543.3
Blue-Band
中心波长
ITU-T
中心波长准确度
(nm)
-0.03
+0.03
通道间隔
(GHz)
100
通道带宽(@-0.5dB)
(nm)
0.22
带内起伏
(dB)
0.5
隔离度
相邻
(dB)
30
不相邻
40
插入损耗
(dB)
6
偏振相关损耗
(dB)
0.2
偏振模式色散
(ps)
0.1
通过功率
(mW)
500
光纤长度
(m)
0.5
光纤类型
SMF-28 with 900μm loose tube
光纤连接器
FC/APC, SC/APC, LC/APC
可选PC
尺寸
模块式
5×3.15×0.5 ( " )
128×80×12 ( mm )
19“ 1RU
19×10.7×1.75 ( " )
483×272×305 ( mm )
产品系列
型号
通道间隔
通道数
类型
下行工作波长
上行工作波长
DWDM-1204-MA-RB
100GHz
双向4频道
MUX A类波长配置
Red-Band 1547.4~1563.4nm
Blue-Band 1528~1543.3nm
DWDM-1204-MB-RB
100GHz
双向4频道
MUX B类波长配置
DWDM-1204-DA-RB
100GHz
双向4频道
DEMUM A类波长配置
DWDM-1204-DB-RB
100GHz
双向4频道
DEMUX B类波长配置
DWDM-120-8MU-RB
100GHz
双向8频道
MUX 双向8频道
DWDM-1208-DE-RB
100GHz
双向8频道
DEMUX 双向8频道

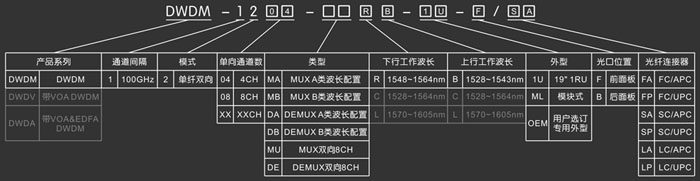

型号解释
注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
