MMDS & DBS EM Optical Transmitter
HT3510C（CATV工作波长）
HT3510U（ITU波长可调）
MMDS & DBS外调制光发射机（5～2700MHz，SBS：13dBm）
  HT3510 产品图片 相关下载 技术参数
产品 SAT-IF光发射机/光接收机 HT3510 技术参数

技术指标

性能
指标
补充
光
学
特
性
 工作波长
(nm)
1548~1563
HT3510C
ITU-TG.692
HT3510U
波长可调范围
(nm)
±1.6 (±200GHz)
HT3510U
波长调整方式
±0.05nm步进
HT3510U
激光线宽
(MHz)
≤1
FWHM(△λ)
边模抑制比
(dB)
≥45
SMSR
等效噪声强度
(dB/Hz)
≤-145
RIN (20~2700MHz)
输出功率
(dBm)
1×5
可选1×3, 1×6
光反射损耗
(dB)
≥50

SBS
(dBm)
13

光纤连接器

FC/APC
可选SC/APC、LC/APC
IF
特
性
 工作带宽
(MHz)
5-2700

输入电平
(dBmV)
-25 ~ -14
AGC
平坦度
(dB)
0.5
40MHz
±1.0
950~2400MHz
反射损耗
(dB)
>12

输入阻抗
(Ω)
75
可选50Ω
频道负荷

36CH
注
IM3
(dB)
≤-55

HUM
(dB)
≤-60

IF连接器
F型英制
75Ω
SM & BNC
50Ω
通
用
特
性
 工作电压
(VAC)
90~265
50/60Hz
(VDC)
-48
30~72
功耗
(W)
≤50
单电源工作
工作温度
(℃)
-5~65
自动机箱温度控制
储存温度
(℃)
-40~85

工作相对湿度
(%)
5~95

尺寸(W)×(D)×(H)

19×14.5×1.75 ( " )
483×368×44 ( mm )

注：SAT-IF：QPSK or FM 36CH（950MHz to 2602MHz）
产品系列
型号
输出功率(dBm)
工作波长(nm)
SBS(dBm)
HT3513C
单纤输出≥3
1548～1563
13
HT3515C
单纤输出≥5
HT3516C
单纤输出≥6
HT3513U
单纤输出≥3
1528~1563nm
ITU波长可调
HT3515U
单纤输出≥5
HT3516U
单纤输出≥6

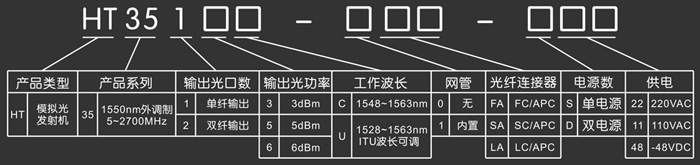

型号解释
