产品概述
Huatai华泰HES-55A系列1550nm宽带微波外调制光发射机,由于采用外调制技术,无激光啁啾,极低的色散失真,大消光比。适用高速率、高带宽、长距离通信网络应用。
HES-55A 工作带宽覆盖 47~862 & 950~5500MHz 。可以在一根光纤上传输复用的(堆栈存储) 4 路 SAT-IF 信号 和 CATV 信号 。实现同一卫星四种极化的四路 SAT-IF 信号 (或不同卫星 4 路 SAT-IF 信号),和 47~862 MHz 的 CATV 信号 ,全部置换在一根光纤上传输。通过 FTTH ,用户使用常规的卫星接收机和机顶盒,就可以同时接收卫星视频承载的全部完整的电视内容 和 CATV 的模拟和数字电视 。可为众多用户提供高达 3000 SDTV 或 600 HDTV 频道的高质量的卫星电视 和有线电视 服务。
HES-55A可与任何FTTx PON技术兼容,实现卫星电视、有线电视、英特网的三网融合。可选择ITU-T标准波长可调谐,适用DWDM系统应用。
HES-55A采用低噪声、窄线宽、连续波激光器作光源,采用高带宽的LiNbo3外调制器作信号调制,消除1550nm激光器直接调制的啁啾效应。优异的激光器APC、ATC控制和外调制偏置控制,完善的SNMP、RS232接口,1+1电源备份。高性能、高可靠性和业界优异的性能价格比,是用户理想的选择。
产品特点
外调制无激光啁啾,极低的色散失真,大消光比
47~862 & 950~5500MHz射频工作带宽
采用频分复用(FDM),可在一根光纤上同时传输CATV和四路SAT-IF复合信号4×(950~2150MHz)
高达3000 SDTV or 600 HDTV channels和 CATV 在用户端同时应用
可选择ITU-T标准波长可调谐,适用DWDM系统应用
可使用EDFA、YEDFA,可与任何FTTx PON兼容
宽带LiNbO3外调制,窄线宽CW DFB激光器
Laser APC、ATC、AWC
全电子化调整
CATV 电平 AGC 控制, SAT-IF 电平 MGC 控制
电信级的安全可靠性和网络管理
SNMP支持远程管理和控制
1+1电源备份,支持热插拔
业界最优异的性能价格比
主要应用
CATV 和 4-Band S atellite-TV 长距离传输
CATV 和 4-Band Satellite-TV FTTH
CATV, satellite-TV, Internet, Triple-play
其他微波宽带长距离应用
关联产品
适用光接收机:HRS-55A

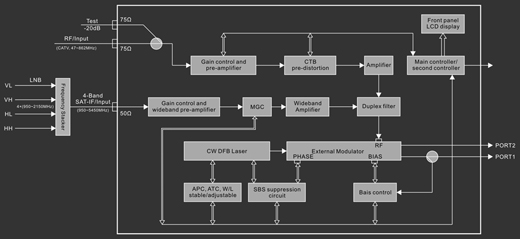

HES-55A 电原理框图
|
