HT9500 1550nm外调制光发射机 - 技术参数

杭州华泰光纤技术有限公司
	产品信息

HT9500C（CATV工作波长）
HT9500U（ITU波长可调）

DBS & CATV 外调制光发射机（47~2700MHz, CNR1≥53.5dB, SBS: 13~19dBm可调）

外调制光发射机

性能指标

性能				指标	补充
光学特性	工作波长		nm	1548～1563	HT9500C
	工作波长		nm	ITU-TG.692	HT9500U
	波长可调范围		nm	±1.6 (±200GHz)	HT9500U
	波长调整方式		nm	±0.05nm步进	HT9500U
	激光线宽		MHz	<0.65	(△λ)
	边模抑制比		dB	≥45
	等效噪声强度		dB/Hz	≤-160	RIN (20~1000MHz)
	等效噪声强度		dB/Hz	≤-145	RIN (20~2700MHz)
	光输出口数			1	HT9510
	光输出口数			2	HT9520
	输出功率		dBm	1×3, 1×5, 1×6, 1×7	HT9510
	输出功率		dBm	2×7, 2×8.5, 2×10, 2×11	HT9520
	光反射损耗		dB	≥50
	光纤连接器			FC/APC	可选LC/APC、SC/APC
	SBS抑制	HT9520	dBm	13~19	可调
	SBS抑制	HT9510	dBm	13
RF 特性	工作带宽		MHz	47-862
	输入电平		dBmV	18~28	AGC (OMI=3%)
	平坦度		dB	≤±0.75	47~862MHz
	反射损耗		dB	>16	47~750MHz
	输入阻抗		Ω	75
	RF接头			F型英制
	频道负荷			PAL-D/60CH	注 1
	CNR1	HT9520	dB	≥53.5	Back to back
	CNR1	HT9510	dB	≥52	Back to back
	CNR2	HT9520	dB	≥51.5	65Km光纤, 0dBm接收
	CNR2	HT9510	dB	≥50.5	50Km光纤, 0dBm接收
	CTB		dB	≤-65
	CSO		dB	≤-65
	HUM		dB	≤-60	交流声调制
IF 特性	工作带宽		MHz	950~2700
	输入电平		dBmV	-22 ~ -10	G型带IF放大
	输入电平		dBmV	+3 ~ +19	O型无IF放大
	平坦度		dB	0.5	40MHz
	平坦度		dB	±1.5	950~2400MHz
	反射损耗		dB	≥10
	输入阻抗		Ω	75	可选50Ω
	IF连接器			F型英制	75Ω
	IF连接器			SM & BNC	50Ω
	频道负荷			36CH	注 2
	IM3		dB	≥-65
	HUM		dB	≥-60
通用特性	SNMP网管接口			RJ45
	通信接口			RS232
	供电		V	90~265VAC	可选-48VDC
	功耗		W	≤50	单电源工作
	工作温度		℃	-5~65	自动机箱温度控制
	储存温度		℃	-40~85
	工作相对湿度		%	5~95
	尺寸(W)x(D)x(H)			19×14.5×1.75 ( " ) 19×368×1.75 ( mm )

注1：CATV：NTSC 77CH（70MHz to 550MHz） and 64QAM（550MHz to 770MHz），analogue -10dB。
注2：SAT-IF：QPSK or FM 36CH（950MHz to 2602MHz）。

产品系列

型号	输出光功率 (dBm)	工作波长(nm)	SBS阈值 (dBm)	59路PAL-D系统指标（dB）
型号	输出光功率 (dBm)	工作波长(nm)	SBS阈值 (dBm)	CNR1	CNR2	CTB	CSO
HT9513C	单纤输出≥3	1548~1563	13	≥52.5	≥49.5	≤-65	≤-65
HT9515C	单纤输出≥5			≥52.5	≥50	≤-65	≤-65
HT9516C	单纤输出≥6			≥52.5	≥50.5	≤-65	≤-65
HT9517C	单纤输出≥7			≥52.5	≥50.5	≤-65	≤-65
HT9513U	单纤输出≥3	1528~1563nm ITU波长可调	13	≥52.5	≥49.5	≤-65	≤-65
HT9515U	单纤输出≥5			≥52.5	≥50	≤-65	≤-65
HT9516U	单纤输出≥6			≥52.5	≥50.5	≤-65	≤-65
HT9517U	单纤输出≥7			≥52.5	≥50.5	≤-65	≤-65
HT9527C	双纤输出≥7	1548~1563	13~19可调	≥53.5	≥51.5	≤-65	≤-65
HT9529C	双纤输出≥8.5			≥53.5	≥52	≤-65	≤-65
HT9520C	双纤输出≥10			≥53.5	≥52	≤-65	≤-65
HT9521C	双纤输出≥11			≥53.5	≥52	≤-65	≤-65
HT9527U	双纤输出≥7	1528~1563nm ITU波长可调	13~19可调	≥53.5	≥51.5	≤-65	≤-65
HT9529U	双纤输出≥8.5			≥53.5	≥52	≤-65	≤-65
HT9520U	双纤输出≥10			≥53.5	≥52	≤-65	≤-65
HT9521U	双纤输出≥11			≥53.5	≥52	≤-65	≤-65

测试条件：CNR1: Tx to Rx, 0dBm接收.
　　　　　CNR2: 16dBm EDFA (NF4.5~5.5dB), 65km光纤, 0dBm接收.

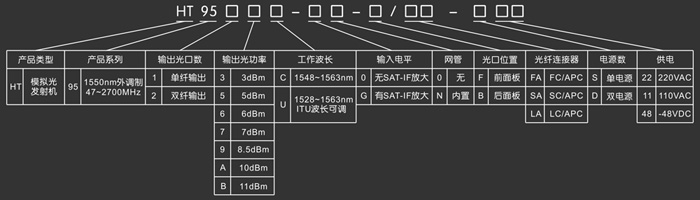

型号解释

关联产品

HDBS-2108RX、HDBS-2308RX、HDBS-6308RW 47～2700MHz宽带型光接收机

HA5000 CATV光纤放大器（适用单波长或窄带应用）

HDCM-F 色散补偿器

HT3510C SAT-IF CATV波长外调制光发射机（5～2700MHz，SBS：13dBm）

HT3510U SAT-IF ITU波长可调外调制光发射机（5～2700MHz，SBS：13dBm）

业界同类产品

BKtel：Fx-ES26XL
