 产品概述 Huatai华泰HA5400系列，是一款增益谱带宽在1540～1563nm的大功率、多口输出光纤放大器。主要为CATV或1～8个连续的带状频道（ITU波长）的应用而设计。为CATV系统在大中城市的大面积覆盖，提供了一种灵活的低成本解决方案。
HA5400采用世界顶级品牌的泵浦激光器和有源光纤。完善的APC、ACC、ATC控制，良好的通风散热设计，保证了PUMP Laser的长寿命和高可靠工作。
HA5400具有极低的噪声系数，整机采用双级放大，前置放大器采用低噪声EDFA，输出级采用高功率EYDFA，整机在输入光功率Pin=0dBm时，噪声系数Typ ≤4.5dB, Max ≤5.0dB。不像其它同类产品需要高光功率输入，才能维持较低的噪声系数。
HA5400前面板的LCD提供整机的工作参数和告警。光丢失，激光自动关闭，提供了激光安全保护。RS232和RJ45提供串行通信和SNMP网管接口。所有光口均可在前面板安装，也可选择在后面板安装。
HA5400具有电信级的安全可靠性和网络管理，高质量、高可靠和优异的性能价格比，是系统集成商和系统运营商的理想选择
HA5400可选两路光输入（内置2x1光开关），可用于自愈性环网或冗余备份网络。
产品系列
型号 |
机箱高度 |
最大总输出功率 |
最多输出口数 |
|
1U |
37dBm (5000mW) |
32 |
|
2U |
41dBm (13000mW) |
128 |
|
3U |
45dBm (32000mW) |
256 |
|
5U |
49dBm (80000mW) |
512 |
产品特点  单纤三波，可大量节省光纤资源
简化机房链接，提高系统可靠性，可大幅度降低网络维护成本
兼容任何FTTx PON技术：EPON，GPON，BPON，DPON
总输出功率可选500~80000mW（27~49dBm）
机箱高度可选1U、2U、3U、5U
输出光口最多可选512口 (LC/APC)
内置低噪声前置放大器，无需EDFA级联，极大降低系统CNR、MER劣化
低噪声系数 ( Typ ≤4.5dB, Max ≤5.0dB )
可选双光输入，内置2×1光开关，可用于自愈性环网或冗余备份网络
高效空间，施工维护，简单易行，简洁可靠
可减少设备占用空间98%
可降低设备购置成本85%
可降低电力消耗95%
电信级的安全可靠性和网络管理功能
前面板LCD、LED提供整机的工作参数和故障告警
标准RS232通信接口
10/100M以太网接口，支持SNMP和WEB远程网络管理
1+1电源备份，支持热插拔
业界优异的性能价格比
主要应用 FTTx PON
RFoG

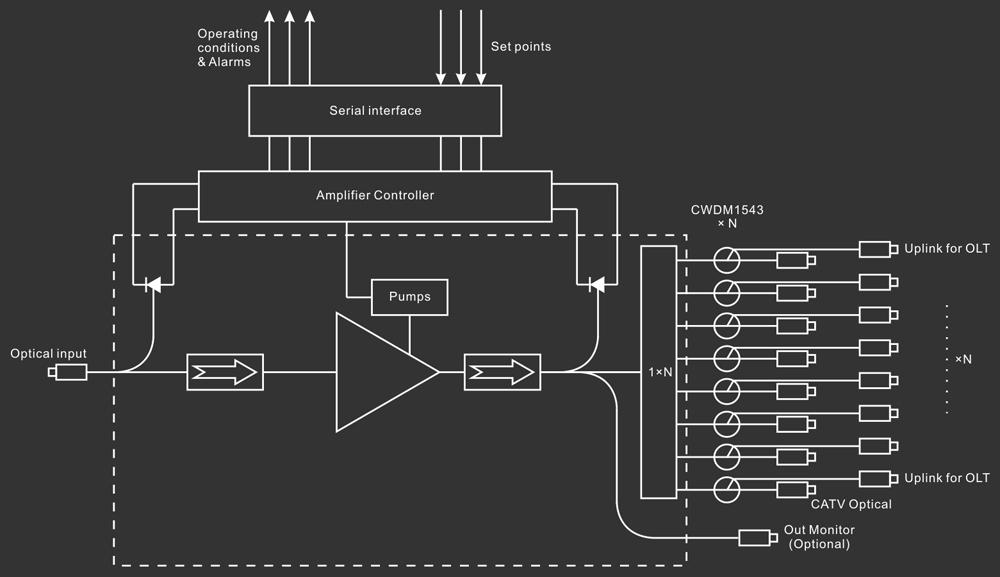

电原理框图 HA5400-1x口口口 （常规）

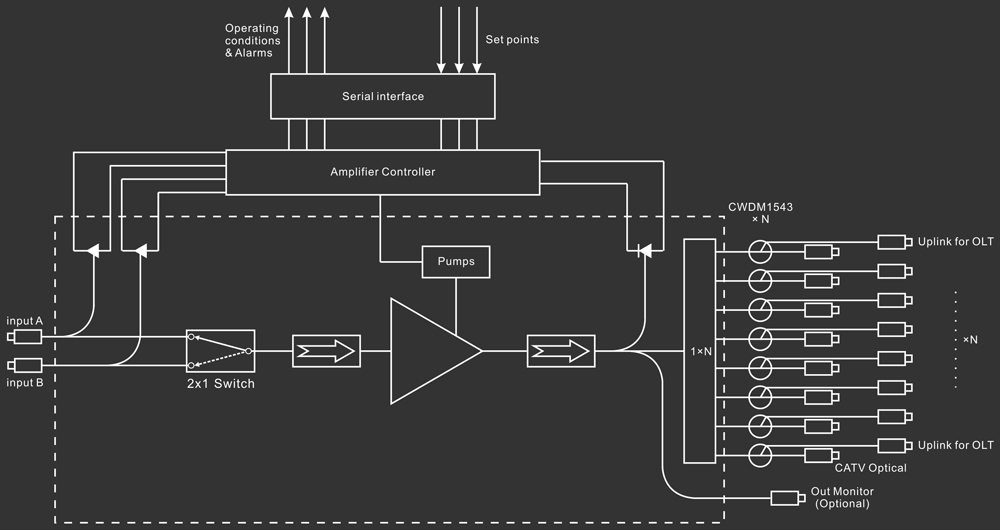

HA5400-2x口口口 （内置光开关）
HA5400A应用参考
|
