杭州华泰光纤技术有限公司
产品信息
DWDM-1000
100GHz
密集波分复用器
DWDM-1000
产品图片
相关下载
技术参数
产品
WDM多波复用系统
DWDM-1000
技术参数
技术指标
性能
指标
补充
工作波长范围
C-Band
(nm)
1528.77~1563.86
L-Band
1569.59~1604.03
工作中心波长
(nm)
ITU Grid 100GHz
中心波长准确度
(nm)
±0.03
频道间隔
(GHz)
100
频道通带 (@-0.5dB带宽)
(nm)
ITU±0.11
通带插入损耗
(dB)
≤3.0
1008
≤5.2
1016
≤10.0
1032
频道起伏
(dB)
≤0.5
光隔离
相邻
(dB)
≥25
不相邻
≥35
偏振相关损耗
(dB)
≤0.15
偏振模式色散
(ps)
≤0.10
方向性
(dB)
≥50
反射损耗
(dB)
≥50
通过功率
(mW)
≥500
连接器类型
无
光纤长度
(m)
≥1.0
光纤类型
SMF-28e with 900μm loose tube
工作温度
(℃)
0~+70
存储温度
(℃)
-40~+85
尺寸
模块式
4.7×3.15×0.5 ( " )
120×80×12 ( mm )
1008, 1616
5.59×4.5×0.6 ( " )
142×115×14.5 ( mm )
1032
机架式
1U
19×10.7×1.75 ( " )
483×272×44 ( mm )
2U
19×10.7×3.5 ( " )
483×272×89 ( mm )
产品系列
常用C/Red-Band 100GHz DWDM
型号
Mux/Demux
通道数
频道配置
DWDM-1004MR/1
Mux
4
C37
C35
C29
C23
DWDM-1004DR/1
Demux
DWDM-1004MR/2
Mux
4
C33
C31
C27
C25
DWDM-1004DR/2
Demux
DWDM-1004MR/3
Mux
4
C36
C34
C32
C26
DWDM-1004DR/3
Demux
DWDM-1005MR/1
Mux
5
C33
C31
C29
C23
C21
DWDM-1005DR/1
Demux
DWDM-1005MR/2
Mux
5
C33
C31
C27
C25
C21
DWDM-1005DR/2
Demux
DWDM-1008MR/1
Mux
8
C35
C33
C31
C29
C27
C25
C23
C21
DWDM-1008DR/1
Demux
DWDM-1009MR/1
Mux
9
C37
C35
C33
C31
C29
C27
C25
C23
C21
DWDM-1009DR/1
Demux
DWDM-1010MR/1
Mux
10
C37
C35
C33
C31
C29
C27
C25
C23
C21
C19
DWDM-1010DR/1
Demux
常用C/Blue-Band 100GHz DWDM
型号
Mux/Demux
通道数
频道配置
DWDM-1004MB/1
Mux
4
C61
C59
C55
C53
DWDM-1004DB/1
Demux
DWDM-1004MB/2
Mux
4
C57
C51
C49
C47
DWDM-1004DB/2
Demux
DWDM-1004MB/3
Mux
4
C60
C58
C56
C54
DWDM-1004DB/3
Demux
DWDM-1005MB/1
Mux
5
C61
C59
C55
C53
C45
DWDM-1005DB/1
Demux
DWDM-1005MB/2
Mux
5
C57
C51
C49
C47
C45
DWDM-1005DB/2
Demux
DWDM-1008MB/1
Mux
8
C59
C57
C55
C53
C51
C49
C47
C45
DWDM-1008DB/1
Demux
DWDM-1009MB/1
Mux
9
C61
C59
C57
C55
C53
C51
C49
C47
C45
DWDM-1009DB/1
Demux
DWDM-1010MB/1
Mux
10
C61
C59
C57
C55
C53
C51
C49
C47
C45
C43
DWDM-1010DB/1
Demux
常用C-Band 100GHz DWDM
型号
Mux/Demux
通道数
频道配置
DWDM-1010MC/1
Mux
10
C61
C57
C53
C49
C45
DWDM-1010DC/1
Demux
C37
C33
C29
C25
C21
DWDM-1016MC/1
Mux
16
C59
C57
C55
C53
C51
C49
C47
C45
DWDM-1016DC/1
Demux
C35
C33
C31
C29
C27
C25
C23
C21
DWDM-1018MC/1
Mux
18
C59
C57
C55
C53
C51
C49
47
C45
C43
DWDM-1018DC/1
Demux
C37
C35
C33
C31
C29
C27
C25
C23
C21
DWDM-1020MC/1
Mux
20
C61
C59
C57
C55
C53
C51
C49
C47
C45
C43
DWDM-1020DC/1
Demux
C37
C35
C33
C31
C29
C27
C25
C23
C21
C19
DWDM-1022MC/1
Mux
22
C61
C59
C57
C55
C53
C51
C49
C47
C45
C43
C41
DWDM-1022DC/1
Demux
C39
C37
C35
C33
C31
C29
C27
C25
C23
C21
C19

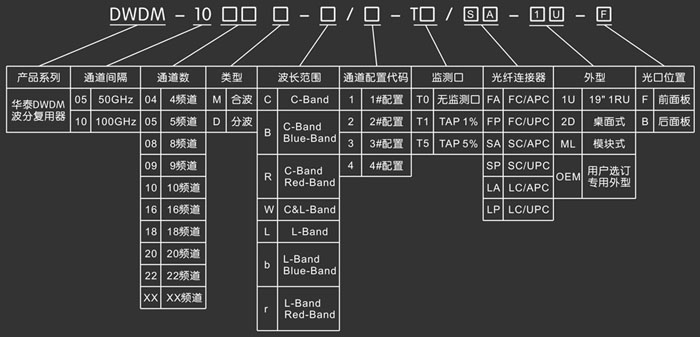

型号解释
注：灰色部分为该产品系列产品其他产品的选项。该产品一般不提供灰色部分的选项。
版权所有Copyright © 2006-2007 杭州华泰光纤技术有限公司
浙ICP备05003023 经营许可：330100000040407
